Пін KLS1-207-40-1-15-S

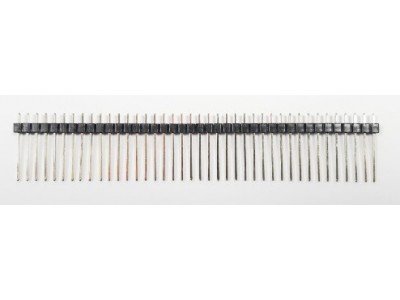

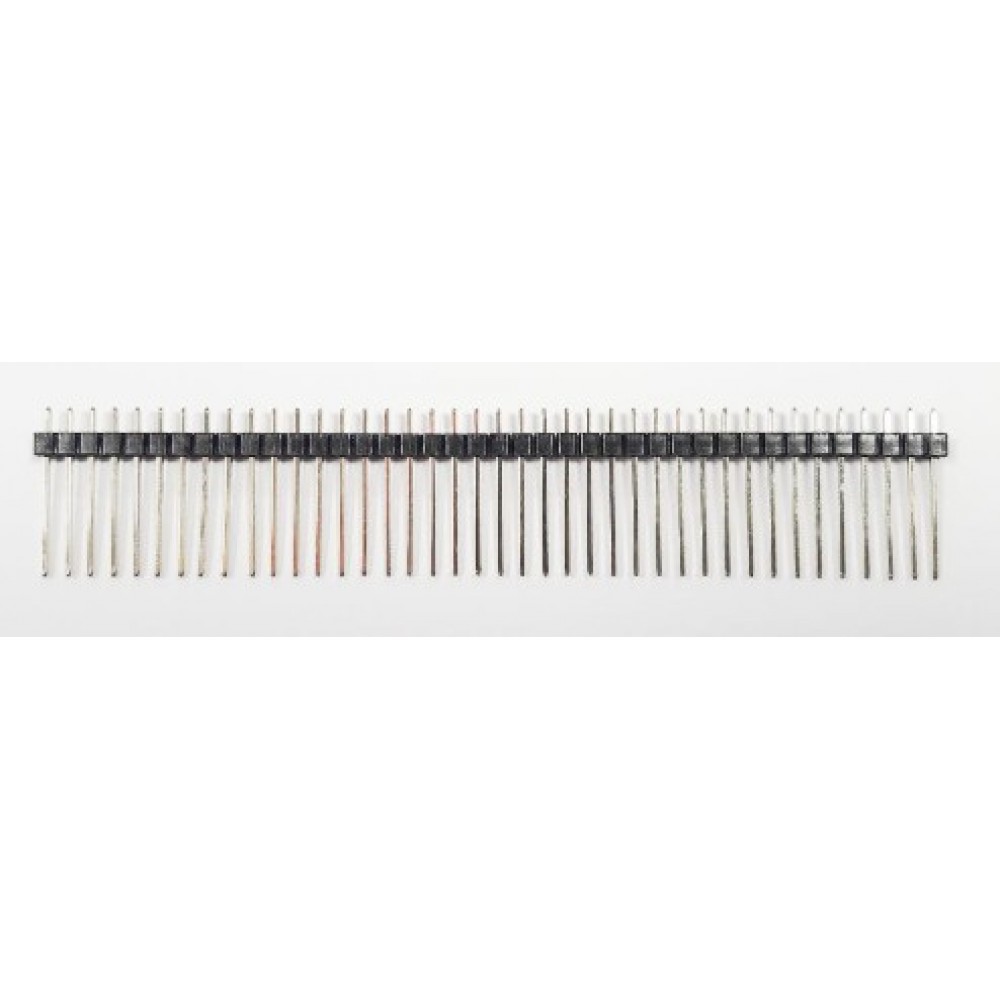

Штирьовий роз'єм KLS1-207-40-1-15-S (Pin Header 1x40, 2.54 мм, 15 мм)

Опис

   Штирьовий роз'єм (Pin Header) KLS1-207-40-1-15-S – це однорядний конектор на 40 контактів з кроком 2.54 мм та довжиною штифтів 15 мм. Використовується для електронних з'єднань у друкованих платах, макетних платах та пристроях, що потребують модульного підключення. Контакти виготовлені з лудженої або позолоченої латуні для забезпечення надійного електричного контакту та захисту від корозії.

Конектор підходить для пайки на друкованих платах або роз'ємного з'єднання з відповідним роз'ємом (гніздовим роз'ємом).

Основні характеристики

• Тип роз'єму: Штирьовий (Pin Header)
• Конфігурація: 1 ряд, 40 контактів
• Крок контактів: 2.54 мм
• Довжина контактів: 15 мм
• Діаметр штиря: 0.64 мм
• Матеріал контактів: Луджена або позолочена латунь
• Матеріал корпусу: Термостійкий пластик
• Робоча температура: -40°C до +105°C
• Метод монтажу: Пайка або вставка у відповідний роз'єм

Специфікації

Інструкція з використання

1. Виберіть потрібну кількість контактів (можна розрізати на менші секції).
2. Вставте роз'єм у друковану плату або макетну плату.
3. Закріпіть роз'єм за допомогою пайки або підключіть до відповідного роз'єму.
4. Переконайтеся, що всі контакти надійно з'єднані перед подачею живлення.

   KLS1-207-40-1-15-S, штирьовий роз'єм 1x40, pin header 2.54 мм, роз'єм для друкованих плат, купити pin header, конектор 1x40, роз'єм для макетної плати, pin header 40 контактів, електронні компоненти, конектор для пайки

штирьовий роз'єм KLS1-207-40-1-15-S, pin header 2.54 мм 15 мм, купити роз'єм для пайки, конектор 1x40, макетна плата роз'єм, pin header 40 контактів

Маркування для штирьового конектора довжиною 15 мм буде відповідати формату KLS1-207-XX-1-15-S, де:

• KLS1-207 – серія конектора
• XX – кількість контактів (залежить від вибраної конфігурації)
• 1 – однорядний конектор
• 15 – довжина контакту (в мм)
• S – тип кріплення (straight – прямий)

Datasheet  KLS1-207 pdf
