Штирьовий роз'єм KLS1-207-40-1-11-S Повний опис Штирьовий роз'єм KLS1-207-40-1-11-S – це однорядний конектор із 40 контактами та кроком 2,54 мм, який використовується для електричних з'єднань у друкованих платах. З... Читати далі...
Характеристики
- Код товару: 4900222
- Наявність: На складі 4

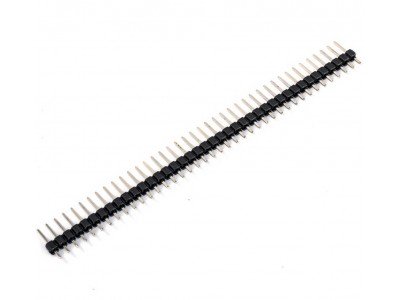

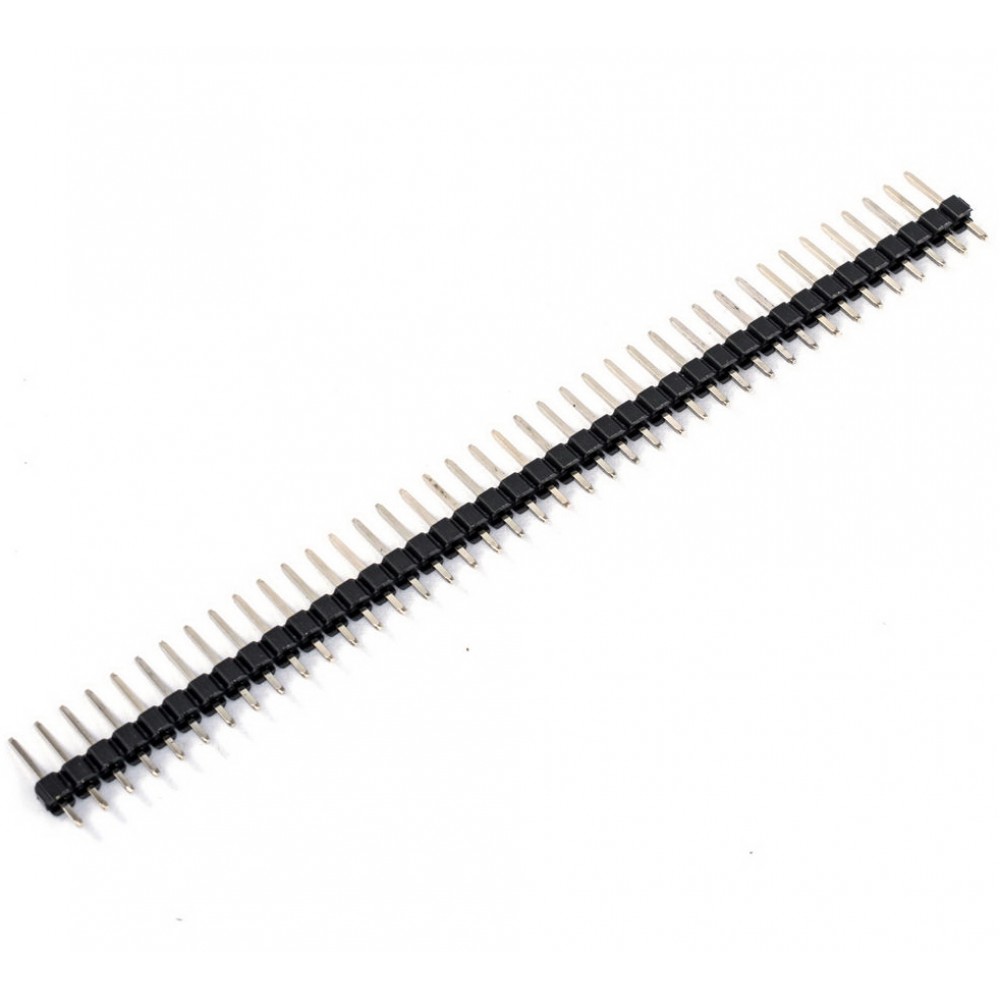

Штирьовий роз'єм KLS1-207-40-1-11-S
Повний опис
Штирьовий роз'єм KLS1-207-40-1-11-S – це однорядний конектор із 40 контактами та кроком 2,54 мм, який використовується для електричних з'єднань у друкованих платах. Завдяки міцному термостійкому пластиковому корпусу та надійним металевим контактам, цей роз'єм забезпечує стабільний електричний контакт у широкому діапазоні застосувань, включаючи макетування, серійне виробництво електроніки та ремонтні роботи.
Основні характеристики
- Серія: KLS1-207
- Конфігурація: 1 ряд, 40 контактів
- Крок виводів: 2,54 мм
- Довжина виводу: 11 мм
- Матеріал контактів: Луджена або позолочена латунь
- Матеріал ізолятора: Термостійкий пластик
- Монтаж: Встановлення на друковану плату (пайка або роз'ємне з'єднання)
- Тип підключення: Прямі штирі (straight)
- Робоча температура: -40°C до +105°C
Специфікації
| Характеристика | Значення |
|---|---|
| Тип | Штирьовий роз'єм (Pin Header) |
| Кількість контактів | 40 (можна розрізати) |
| Конфігурація | 1x40 |
| Крок контактів | 2,54 мм |
| Діаметр штиря | 0,64 мм |
| Довжина контактів | 11 мм |
| Матеріал контактів | Позолочена або луджена латунь |
| Матеріал ізоляції | Термостійкий пластик |
| Робоча температура | -40°C до +105°C |
| Метод монтажу | Пайка, вставка в роз'єм |
Інструкція з використання
- Виберіть потрібну кількість контактів (можна розрізати).
- Вставте штирьовий роз'єм у друковану плату або макетну плату.
- Закріпіть роз'єм за допомогою пайки або підключіть до відповідного роз'єму.
- Перевірте електричний контакт перед використанням.
штирьовий роз'єм 1x40, KLS1-207-40-1-11-S, pin header 2.54 мм, роз'єм для друкованих плат, купити pin header, роз'єм для макетної плати, конектор 1x40, pin header 40 контактів, електронні компоненти, роз'ємний з'єднувач, роз'єм для пайки
штирьовий роз'єм 1x40, pin header 2.54 мм, купити роз'єм для пайки, конектор 1x40, макетна плата роз'єм
Маркування для штирьового конектора довжиною 15 мм буде відповідати формату KLS1-207-XX-1-15-S, де:
- KLS1-207 – серія конектора
- XX – кількість контактів (залежить від вибраної конфігурації)
- 1 – однорядний конектор
- 15 – довжина контакту (в мм)
- S – тип кріплення (straight – прямий)
Datasheet KLS1-207 pdf
| Блоки живлення ноутбук | |
| Тип конектора | KLS1-207-40 |
| Штекера DC | |
| Зовнішній діаметр, мм | 0,64 мм |
| Довжина робочої частини, мм | 11,0 мм |
| Номінальний Струм, А | 3.0A |
| Кількість контактів, шт. | 40 шт. |
| Максимальна напруга, В | 250.0 Вольт |
| Конектори | |
| Діаметр контакту, мм | |
| Номінальний струм, А | |
| Номінальна напруга, В | |
| Максимальна напруга, В | |
| Опір контакту/ізоляції, МОм | |
| Діаметр кабель, мм | |
