Скорочений опис
Керамічний резонатор CRB455E – надійний компонент для генерації стабільної частоти 455 кГц. Використовується у фільтрах середньої частоти (IF) радіоприймачів, передавачів, модулів комунікації та інших аналогових схема... Читати далі...
Характеристики
- Код товару: 5100003
- Наявність: На складі 10

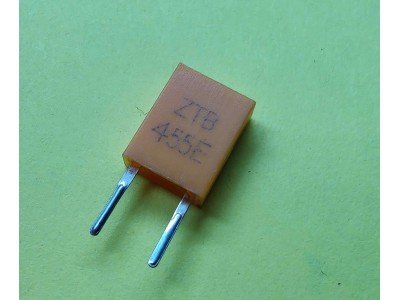

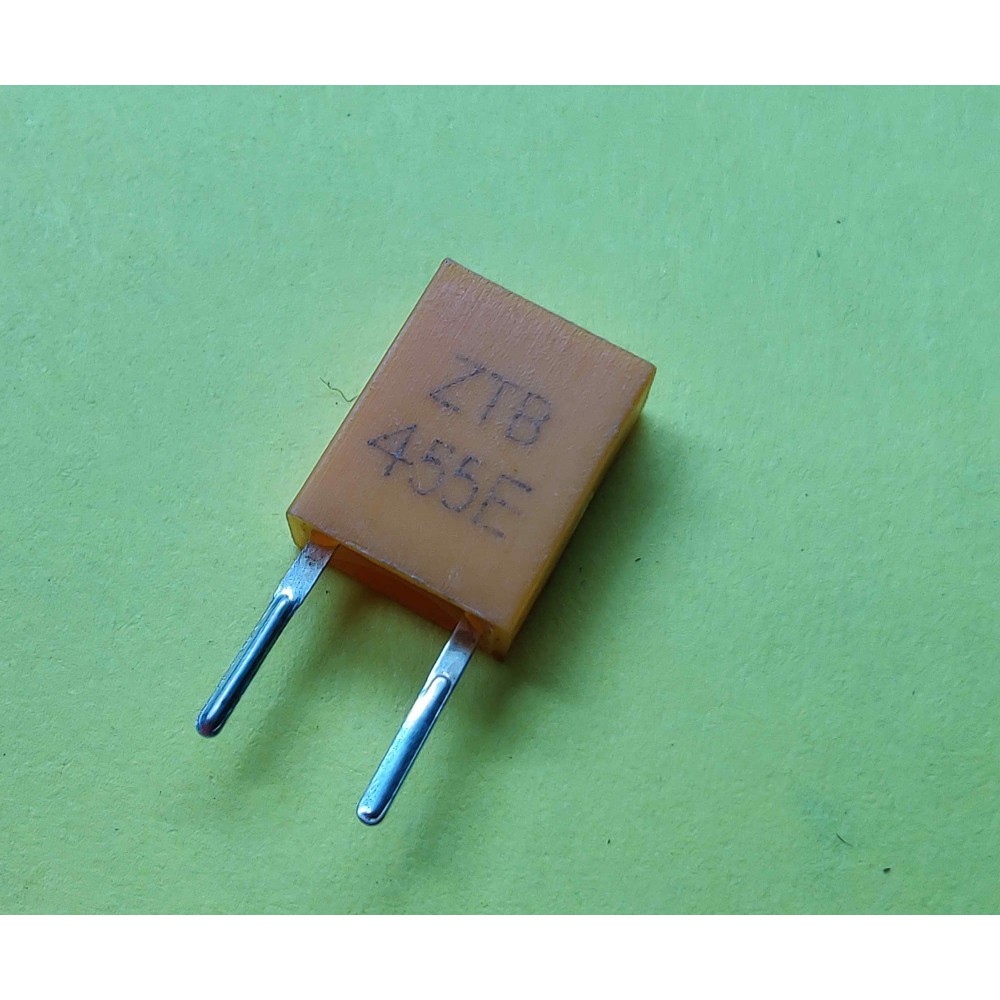

Керамічний резонатор CRB455E – надійний компонент для генерації стабільної частоти 455 кГц. Використовується у фільтрах середньої частоти (IF) радіоприймачів, передавачів, модулів комунікації та інших аналогових схемах. Забезпечує високу стабільність, низький резонансний імпеданс та компактний розмір, що робить його ідеальним для портативної електроніки.
Основні характеристики
- Частота: 455 ±2 кГц
- Резонансний імпеданс (Ro): ≤ 30 Ом
- Ємність (Co): 285 пФ ±20%
- Температурна стабільність: ±0.3% (-20°C … +80°C)
- Номінальна напруга: 50 В DC макс.
- Максимальна вхідна напруга: 15 В (Vp-p)
- Опір ізоляції: ≥ 1000 МОм
- Температурний діапазон роботи: -20°C … +80°C
- Температурний діапазон зберігання: -40°C … +85°C
- Старіння частоти: ±0.5% макс.
- Розміри: 7.0 × 7.3 × 3.0 мм
- Монтаж: Вивідний (THT)
Специфікації
| Параметр | Значення |
|---|---|
| Тип продукту | Керамічний резонатор |
| Частота | 455 ±2 кГц |
| Резонансний імпеданс (Ro) | ≤ 30 Ом |
| Ємність (Co) | 285 пФ ±20% |
| Температурна стабільність | ±0.3% (-20°C … +80°C) |
| Номінальна напруга | 50 В DC макс. |
| Максимальна вхідна напруга | 15 В (Vp-p) |
| Опір ізоляції | ≥ 1000 МОм |
| Старіння частоти | ±0.5% макс. |
| Температурний діапазон роботи | -20°C … +80°C |
| Температурний діапазон зберігання | -40°C … +85°C |
| Розміри | 7.0 × 7.3 × 3.0 мм |
| Тип монтажу | Вивідний (THT) |
Інструкція
- Підготовка: Перед монтажем перевірте відповідність резонатора характеристикам схеми.
- Монтаж: Використовуйте стандартний вивідний монтаж (THT).
- Перевірка: Після встановлення протестуйте роботу схеми на стабільність частоти.
- Пайка: Використовуйте температуру 230 ±5°C протягом 5 ±0.5 с для правильної пайки.
- Захист від перегріву: Мінімальна відстань від точки пайки до корпусу – 2 мм.
керамічний резонатор 455 кГц, crb455e 455khz, резонатор для фільтрів середньої частоти, ceramic resonator 455khz, кварцовий генератор 455 кГц, murata 455khz ceramic resonator, кварцовий фільтр 455 кГц, резонатор if-фільтр, 455khz murata crb455e, керамічний резонатор для радіо, точний резонатор 455 кГц, фільтр середньої частоти радіоприймача, ceramic resonator for if filter, кварцовий кристал 455 кГц.
керамічний резонатор 455 кГц, crb455e 455khz, quartz resonator 455khz, if filter ceramic resonator, 455khz radio filter, ceramic resonator murata 455khz.
Datasheet CRB455E pdf
| Кварцеві резонатори | |
| Номінальна частота, МГц | 455кГц |
| Тип монтажу | |
| Розмір корпусу, мм | 7.0 × 7.3 × 3.0 мм |
| Форма коливань | Фундаментальний |
| Точність частоти (25°C) | ±0.5% макс. |
| Температурна стабільність | ±0.3% (-20°C … +80°C) |
| Робоча температура, °C | 20°C … +80°C |
| Ємність навантаження, пФ | 285 пФ ±20% |
| Опір резонатора, Ом | ≤ 30 Ом |
| Рівень збудження, мкВт | |
