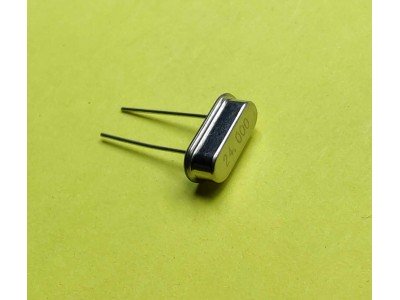

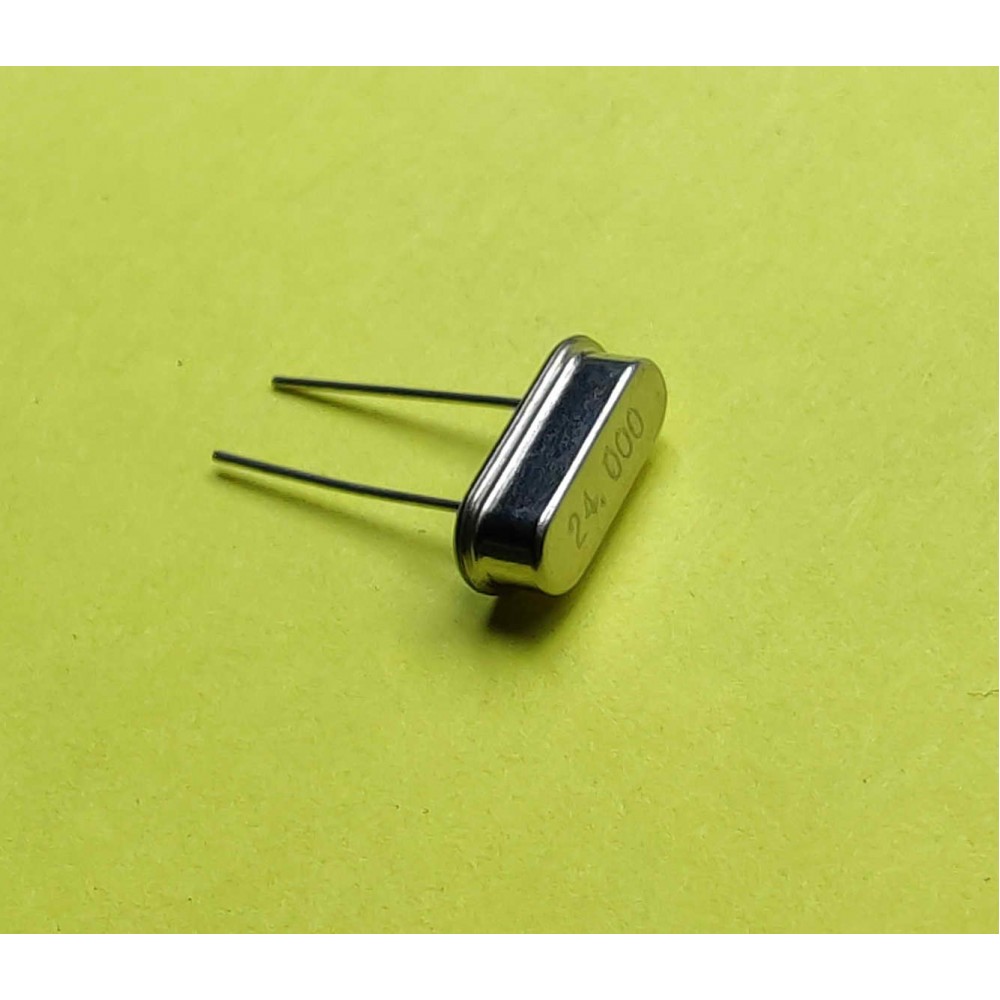

Кварцовий резонатор HC-49S 24,000 МГц – це високонадійний елемент для генерації стабільної частоти в різних електронних пристроях. Використовується в мікропроцесорах, аудіопристроях, вимірювальних приладах та інтерфейс... Читати далі...
Характеристики
- Код товару: 5100007
- Наявність: На складі 14
Кварцовий резонатор HC-49S 24,000 МГц – це високонадійний елемент для генерації стабільної частоти в різних електронних пристроях. Використовується в мікропроцесорах, аудіопристроях, вимірювальних приладах та інтерфейсних схемах. Завдяки низькопрофільному корпусу, він має відмінні експлуатаційні характеристики, високу стабільність та доступну вартість.
Основні характеристики
- Частота: 24,000 МГц
- Корпус: HC-49S (низькопрофільний)
- Режим генерації: Основний (Fundamental)
- Тип зрізу: AT-cut
- Допуск частоти (@25°C): ±10 ~ ±50 ppm
- Стабільність частоти: ±10 ~ ±50 ppm (в межах робочого діапазону температур)
- Старіння: ±3 ppm (за перший рік)
- Навантажувальна ємність (CL): 8 ~ 32 пФ
- Еквівалентний послідовний опір (ESR): < 35 Ом (@ 26 МГц)
- Робочий температурний діапазон: -10°C … +60°C (комерційне використання), -40°C … +85°C (промислове використання)
- Температура зберігання: -55°C … +125°C
- Тип монтажу: Вивідний (THT)
- Упаковка: Bulk (у пластикових пакетах)
Специфікації
| Параметр | Значення |
|---|---|
| Частотний діапазон | 3.2 ~ 36 МГц (Fundamental) |
| Тип зрізу | AT-cut |
| Допуск частоти (@25°C) | ±10 ~ ±50 ppm |
| Температурна стабільність | ±10 ~ ±50 ppm |
| Старіння (1 рік) | ±3 ppm |
| Робочий температурний діапазон | -10°C … +60°C (комерційний), -40°C … +85°C (промисловий) |
| Навантажувальна ємність | 8 ~ 32 пФ |
| ESR | < 35 Ом (@ 26 МГц) |
| Температура зберігання | -55°C … +125°C |
| Тип монтажу | Вивідний (THT) |
| Корпус | HC-49S (низькопрофільний) |
| Упаковка | Bulk (пластиковий пакет) |
Інструкція
- Підготовка: Перед монтажем перевірте, чи відповідає резонатор характеристикам вашої схеми.
- Монтаж: Використовуйте стандартний вивідний монтаж (THT) для встановлення на плату.
- Перевірка: Після встановлення виконайте тестування стабільності частоти.
- Застереження: Уникайте прокладання провідників під корпусом резонатора для запобігання паразитним впливам.
