Скорочений опис

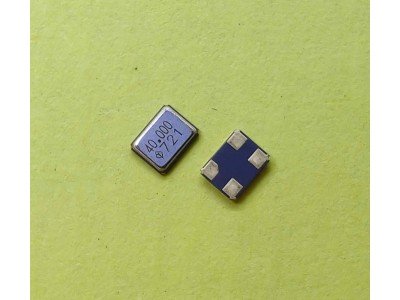

Кварцовий резонатор STO-3225 з частотою 40,000 МГц у корпусі 3.2×2.5 мм призначений для застосувань, що потребують високої стабільності частоти та низького енергоспоживання. Пристрій має герметичний корпус, що забезпе... Читати далі...
Характеристики
Кварцовий резонатор STO-3225 з частотою 40,000 МГц у корпусі 3.2×2.5 мм призначений для застосувань, що потребують високої стабільності частоти та низького енергоспоживання. Пристрій має герметичний корпус, що забезпечує підвищену надійність, а також низький фазовий шум. Відмінно підходить для мобільного зв’язку, GPS, телекомунікацій та інших високоточних електронних систем.
Основні характеристики
- Частота: 40,000 МГц
- Корпус: 3225 (3.2×2.5×0.9 мм)
- Стабільність частоти: ±2.5 ppm (-40°C … +85°C)
- Допуск частоти: ±2.0 ppm (через 60 хв після пайки)
- Температурний діапазон роботи: -40°C … +85°C
- Напруга живлення: 1.8V ~ 3.3V DC ±5%
- Споживаний струм: до 2.5 мА
- Тип виходу: Clipped Sine Wave
- Фазовий шум: -135 dBc/Гц (на 1 кГц offset)
- Навантаження: 10 кОм // 10 пФ
- Кількість у бобіні: до 3000 шт.
Специфікації
| Параметр | Значення |
|---|---|
| Частотний діапазон | 8 ~ 52 МГц |
| Корпус | 3.2×2.5×0.9 мм (3225) |
| Стабільність частоти | ±2.5 ppm (-40°C … +85°C) |
| Допуск частоти | ±2.0 ppm (через 60 хв після пайки) |
| Робочий температурний діапазон | -40°C … +85°C |
| Температурна стабільність | ±2.5 ppm |
| Напруга живлення (Vcc) | 1.8V ~ 3.3V DC ±5% |
| Струм споживання | до 2.5 мА |
| Фазовий шум | -135 dBc/Гц (на 1 кГц offset) |
| Вихідний сигнал | Clipped Sine Wave |
| Навантаження | 10 кОм // 10 пФ |
| Зовнішнє керування | Так |
| Кількість у бобіні | 3000 шт. макс. |
Інструкція
- Підготовка: Перед монтажем перевірте, чи відповідає резонатор електричним характеристикам схеми.
- Монтаж: Використовуйте рекомендований посадковий шаблон для правильного встановлення на плату.
- Пайка: Рекомендується пайка методом reflow згідно з температурними профілями.
- Перевірка: Після встановлення виконайте тестування стабільності частоти.
кварцовий резонатор 40 мгц, sto-3225 40mhz, кварц smd 40 мгц, резонатор для gps, кварцовий генератор 40.000 мгц, кварцовий кристал 40 мгц, smd резонатор 40 мгц, crystal oscillator 40mhz, кварцове джерело частоти, smd кварц для телекомунікацій, кварцовий резонатор 3225, sto-3225 40 mhz datasheet, кварцовий елемент 40 мгц, фазовий шум -135 dbc, кварц для мобільного зв’язку, резонатор для бездротових мереж, резонатор smd 3225, кварцовий генератор smd, телекомунікаційний кварцовий резонатор.
кварцовий резонатор 40 мгц, sto-3225 40.000 мгц, smd quartz crystal 40mhz, кварцовий генератор 40 мгц smd, high stability crystal 40mhz, резонатор 3.2×2.5 мм.
Документація pdf
| Кварцеві резонатори | |
| Номінальна частота, МГц | 40.000 МГц |
| Тип монтажу | SMD |
| Розмір корпусу, мм | 3.2×2.5×0.9 мм (3225) |
| Форма коливань | Фундаментальний |
| Точність частоти (25°C) | ±2.0 ppm (через 60 хв після пайки) |
| Температурна стабільність | ±2.5 ppm |
| Робоча температура, °C | -40°C … +85°C |
| Ємність навантаження, пФ | 10 пФ |
| Опір резонатора, Ом | до 10 кОм |
| Рівень збудження, мкВт | 10 мкВт (100 мкВт макс.) |
