Скорочений опис
Кварцовий резонатор CX5032SA з частотою 24,000 МГц у компактному корпусі 5.0×3.2 мм призначений для автомобільної електроніки. Використання керамічного корпусу забезпечує високу надійність, покращену паяльність та під... Читати далі...
Характеристики
- Код товару: 5100004
- Наявність: Очікується 2-3 дня 0

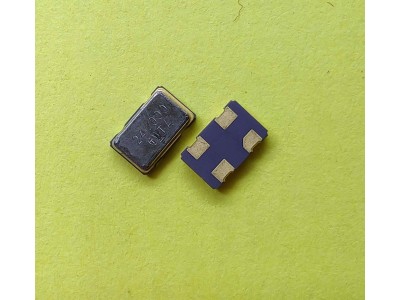

Кварцовий резонатор CX5032SA з частотою 24,000 МГц у компактному корпусі 5.0×3.2 мм призначений для автомобільної електроніки. Використання керамічного корпусу забезпечує високу надійність, покращену паяльність та підвищену стійкість до корозії. Пристрій відповідає стандарту AEC-Q200 і підтримує поверхневий монтаж (SMD), що робить його ідеальним вибором для ECU, TPMS та високошвидкісних автомобільних мереж.
Основні характеристики
- Частота: 24,000 МГц
- Корпус: 5032 (5.0×3.2 мм)
- Навантаговувальна ємність: 12 пФ
- Стабільність частоти: ±50 ppm при 25°C
- Температурний діапазон роботи: -40°C … +150°C
- Температурна стабільність: ±200 ppm
- Максимальний опір: 50 Ом
- Рівень збудження: 10 мкВт (макс. 100 мкВт)
- Тип монтажу: SMD, поверхневий
- Стандарт якості: AEC-Q200, RoHS
Специфікації
| Параметр | Значення |
|---|---|
| Частотний діапазон | 8 000 – 40 000 кГц |
| Резонансний порядок | Основний (Fundamental) |
| Навантаговувальна ємність (CL) | 12 пФ |
| Допуск частоти | ±50 ×10⁻⁶ (при 25°C) |
| Робочий температурний діапазон | -40°C … +150°C |
| Температурна стабільність | ±200 ×10⁻⁶ |
| Опір (R1) | ≤50 Ом |
| Рівень збудження | 10 мкВт (100 мкВт макс.) |
| Тип монтажу | SMD, поверхневий |
| Відповідність стандартам | RoHS, AEC-Q200 |
Інструкція
- Підготовка: Перед монтажем перевірте відповідність резонатора електричним характеристикам схеми.
- Монтаж: Використовуйте рекомендований посадковий шаблон (Land Pattern 3.5×2.1 мм) для правильного встановлення на друковану плату.
- Пайка: Підтримується пайка методом reflow згідно зі стандартними температурними профілями.
- Перевірка: Після встановлення виконайте тестування для підтвердження стабільності частоти.
кварцовий резонатор 24 мгц, cx5032sa 24 mhz, кварц smd 24 мгц, резонатор для автоелектроніки, кварцовий генератор 24.000 мгц, кварцовий кристал 24 мгц, smd резонатор 24 мгц, crystal oscillator 24mhz, кварцове джерело частоти, smd кварц для ecu, кварцовий резонатор для tpms, cx5032sa 24 mhz datasheet, кварцовий елемент 24 мгц, aec-q200 crystal, кварц для flexray, резонатор для високошвидкісної мережі, резонатор smd 5032, кварцовий резонатор 5.0×3.2 мм, кварцовий генератор smd, автомобільний кварцовий резонатор.
кварцовий резонатор 24 мгц, cx5032sa 24.000 мгц, smd quartz crystal 24mhz, кварцовий генератор 24 мгц smd, automotive crystal 24mhz, резонатор 5.0×3.2 мм.
- Кварц документація CX5032SA24000H0PTWZ1 pdf
| Кварцеві резонатори | |
| Номінальна частота, МГц | 24.000 МГц |
| Тип монтажу | SMD |
| Розмір корпусу, мм | 5.0×3.2 мм |
| Форма коливань | Фундаментальний |
| Точність частоти (25°C) | ±50 ×10⁻⁶ (при 25°C) |
| Температурна стабільність | ±200 ×10⁻⁶ |
| Робоча температура, °C | -40°C … +150°C |
| Ємність навантаження, пФ | 12 пФ |
| Опір резонатора, Ом | ≤50 Ом |
| Рівень збудження, мкВт | 10 мкВт (100 мкВт макс.) |
