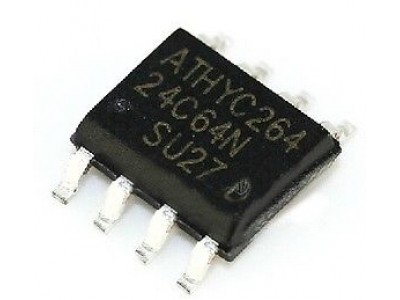

Мікросхема AT24C64 || EEPROM пам'ять SOP-8
Опис
AT24C64 - енергонезалежна послідовна пам'ять типу EEPROM об'ємом 64 Кбіт (8 КБ), що зберігає дані навіть після вимкнення живлення. Використовує інтерфейс I²C (TWI) для обміну даними з мікроконтролерами. Мікросхема підходить для зберігання калібрувальних параметрів, налаштувань та ідентифікаційних даних у вбудованих системах, побутовій електроніці, телевізорах, роутерах та інших пристроях.
Основні характеристики
- Тип пам'яті: EEPROM
- Обсяг пам'яті: 64 Кбіт (8192 байти)
- Інтерфейс: I²C (Two-Wire Serial)
- Робоча напруга живлення: 1,7-5,5 В
- Максимальна швидкість передачі даних: до 400 кГц
- Корпус: SOP-8
- Час запису однієї сторінки: 5 мс
- Кількість циклів запису/стирання: до 1 000 000
- Зберігання даних без живлення: не менше 100 років
- Робочий температурний діапазон: -40 °C ... +85 °C
Специфікація
| Параметр | Значення |
|---|---|
| Тип мікросхеми | EEPROM пам'ять |
| Обсяг пам'яті | 64 Кбіт (8 КБ) |
| Інтерфейс | I²C (TWI) |
| Робоча напруга | 1,7-5,5 В |
| Максимальна швидкість | 400 кГц |
| Корпус | SOP-8 |
| Час запису сторінки | 5 мс |
| Кількість циклів запису | 1 000 000 |
| Зберігання даних | 100 років |
| Робоча температура | -40 °C ... +85 °C |
| Виробник | Microchip / Atmel |
Інструкція
- Підключіть виводи SDA та SCL до відповідних ліній мікроконтролера (I²C).
- Підключіть вивід VCC до джерела живлення 3,3 В або 5 В, а GND - до загальної шини.
- За потреби підключіть виводи A0, A1, A2 для вибору адреси пристрою на шині I²C.
- Використовуйте підтягувальні резистори 4,7-10 кОм на лініях SDA і SCL.
- Для запису даних дотримуйтеся сторінкової структури пам’яті (по 32 байти).
- Забезпечте час запису не менше 5 мс між послідовними операціями запису.
AT24C64, AT24C64 SOP-8, EEPROM пам'ять AT24C64, AT24C64 I2C, пам'ять 64Kbit, AT24C64 мікросхема, AT24C64 EEPROM 8pin, AT24C64 datasheet, AT24C64 Atmel, AT24C64 Microchip, послідовна пам'ять AT24C64, AT24C64 eeprom memory, AT24C64 характеристики, AT24C64 схема підключення, AT24C64 pinout, AT24C64 eeprom chip, AT24C64 i2c memory, AT24C64 eeprom module, AT24C64 device, AT24C64 storage, AT24C64 controller
мікросхема AT24C64, AT24C64 EEPROM SOP-8, AT24C64 купити Україна, AT24C64 пам'ять I2C, AT24C64 64Kbit, AT24C64 eeprom модуль, AT24C64 мікросхема пам'яті, AT24C64 eeprom chip, AT24C64 eeprom характеристики, AT24C64 pinout, AT24C64 схема підключення, AT24C64 datasheet pdf, AT24C64 microchip, AT24C64 atmel, AT24C64 eeprom sop8
Документація at24c64 pdf 24lc64
| Smart приставки | |
| Напруга живлення | 2.5 - 5.0 В |
| Електронні компоненти | |
| Корпус | SOP-8 |
| Аналоги | at24c32 |
| Тип | eeprom пам |
| Об'єм пам'яті | 64 кБіт |
