Кварцовий резонатор 433,92 МГц | LR433T2 (SAW Resonator)

Опис

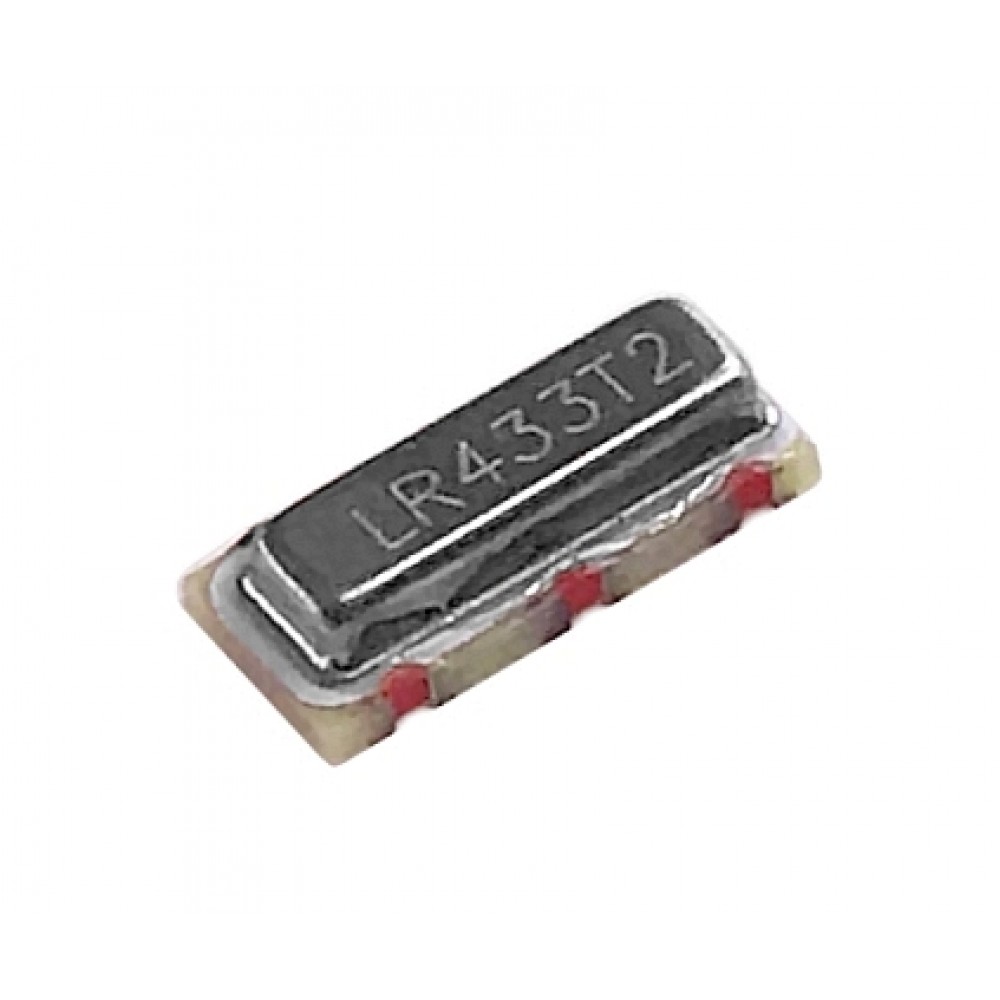

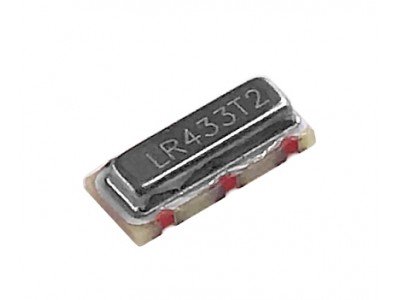

   Кварцовий резонатор LR433T2 – поверхнево-акустичний (SAW) резонатор, розроблений для стабілізації частоти передавачів, що працюють на частоті 433,92 МГц. Він забезпечує високу стабільність частоти, низькі втрати та мінімальний еквівалентний опір, що робить його ідеальним для дистанційного керування, бездротових систем безпеки та передавачів короткого радіусу дії.

Пристрій має герметичний, ударостійкий корпус розміру 7.5 × 3.5 мм, що гарантує надійну роботу в складних умовах. Резонатор відповідає стандартам ETS 300 220 (Європа) та FTZ 17 TR 2100 (Німеччина), що дозволяє його використання в європейських системах радіозв’язку.

Основні характеристики

• Модель: LR433T2
• Тип резонатора: SAW (поверхнево-акустичний)
• Номінальна частота: 433,92 МГц
• Тип монтажу: SMD (поверхневий монтаж)
• Габарити: 7.5 × 3.5 мм
• Втрати вставки (Insertion Loss): 1,5 – 2,0 дБ
• Діапазон робочих температур: -40°C до +85°C
• Діапазон температур зберігання: -40°C до +85°C
• Частотна стабільність: ±75 кГц
• Фактор якості (Q):
  • Незавантажений (QU): 12 800
  • Завантажений на 50Ω (QL): 2 000
• Температурна точка перегину (Turnover Temp): від 24°C до 54°C
• Частотна похибка старіння (Frequency Aging): ≤ 10 ppm/рік
• Опір між контактами (DC Resistance): ≥ 1 МОм
• Модель еквівалентної схеми:
  • Опір руху (RM): 18–26 Ом
  • Індуктивність руху (LM): 86,0075 мкГн
  • Ємність руху (CM): 1,56417 пФ
  • Статична ємність (CO): 1,7–2,3 пФ

Специфікації

Особливості

✔ Низькі втрати вставки (Insertion Loss) – 1,5–2,0 дБ для мінімізації загасання сигналу.
✔ Висока стабільність частоти (±75 кГц) забезпечує точну генерацію сигналу.
✔ Підходить для радіочастотних передавачів 433,92 МГц.
✔ Компактний корпус SMD 7.5 × 3.5 мм для зручного монтажу.
✔ Відмінна стійкість до механічних та температурних впливів.
✔ Підтримка європейських стандартів радіозв’язку ETS 300 220 і FTZ 17 TR 2100.
✔ Тривалий термін служби з низькою похибкою частоти (≤ 10 ppm/рік).

Сфера застосування

✅ Бездротові системи безпеки
✅ Дистанційне керування (пульти, контролери)
✅ RFID-технології
✅ Передавачі та приймачі радіочастотного зв’язку
✅ Системи автоматизації розумного будинку
✅ Бездротові датчики та IoT-пристрої

Рекомендована схема підключення

Резонатор LR433T2 може використовуватися у низькопотужних передавачах та локальних осциляторах. Типова схема підключення передбачає узгодження ємності та індуктивності для досягнення стабільної роботи на частоті 433,92 МГц.

• LTEST: 78 нГн – використовується для узгодження резонатора
• CO: 1,7–2,3 пФ – статична ємність між контактами
• Рекомендований імпеданс навантаження: 50Ω

(Повні електричні схеми та моделі доступні в datasheet виробника)
