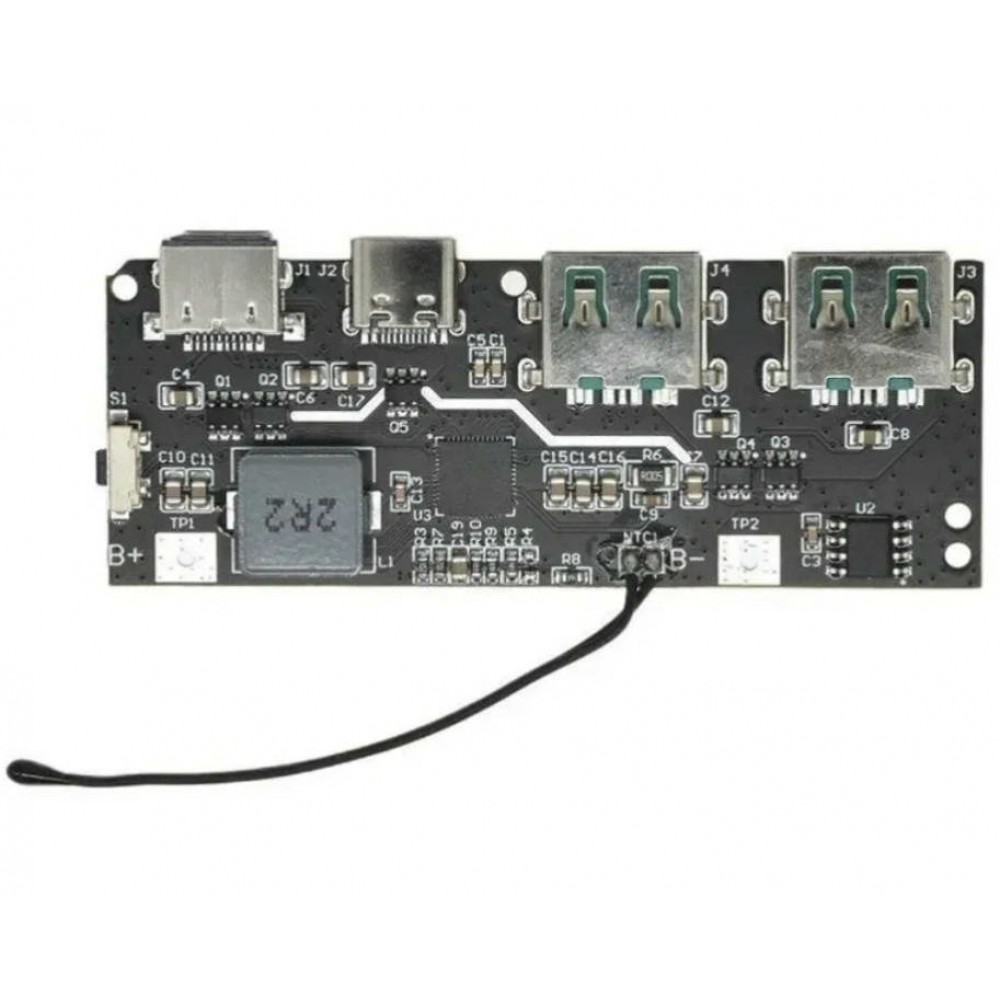

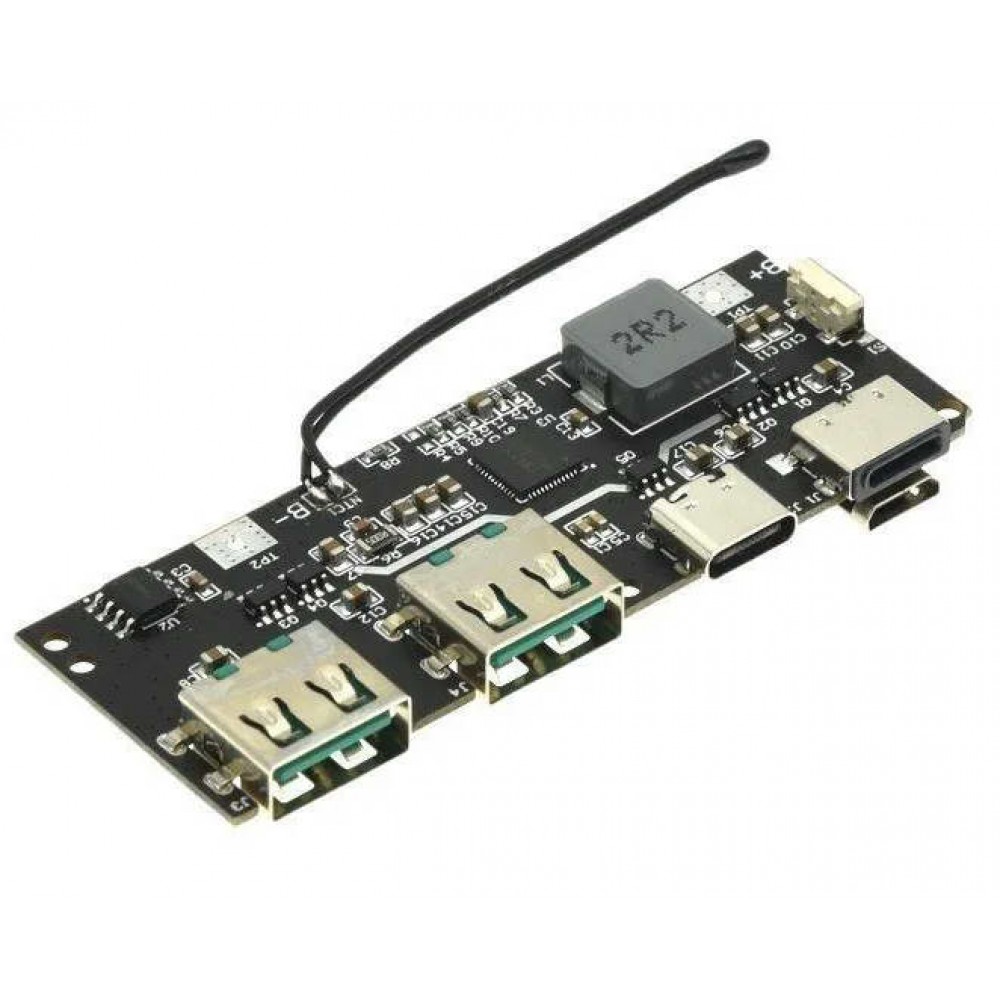

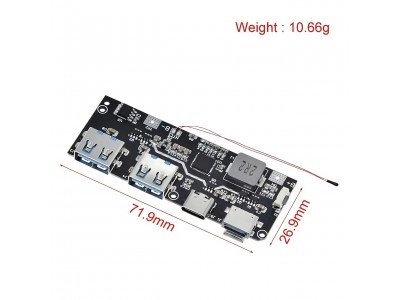

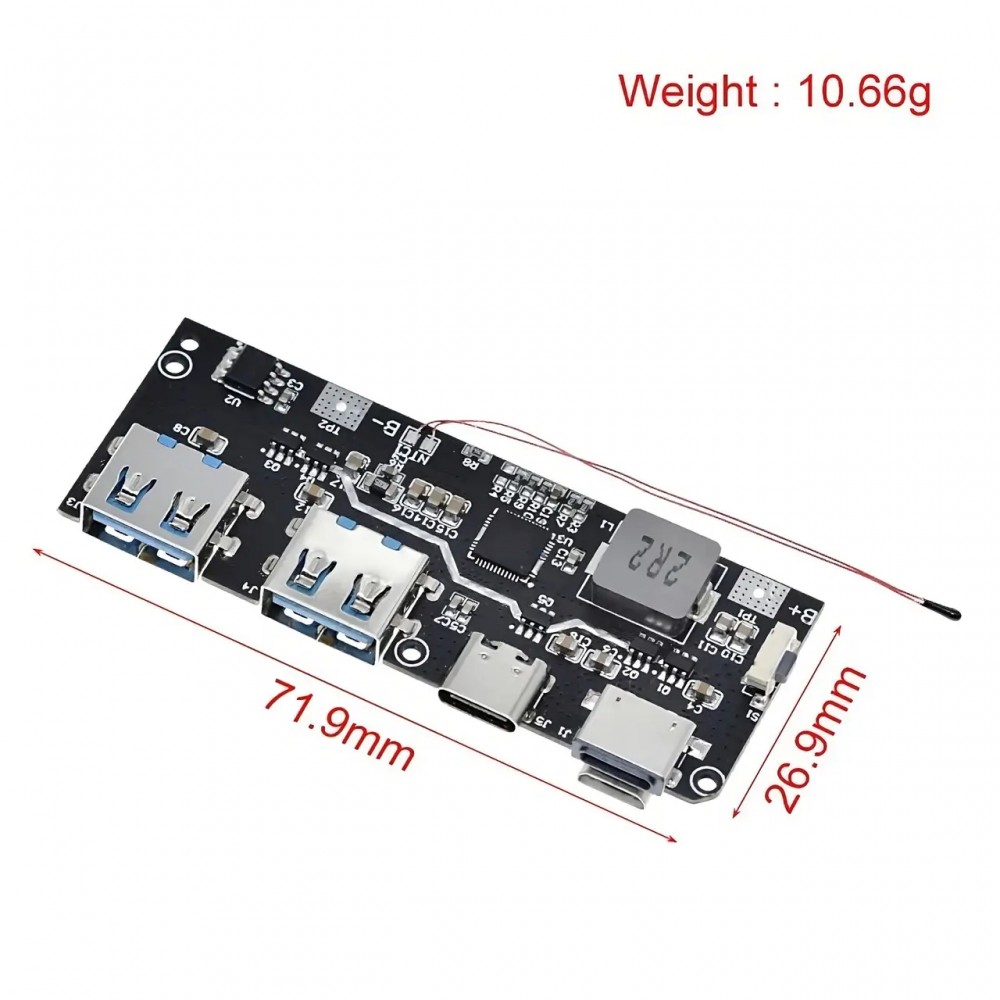

Контролер повербанку QC4.0 QC3.0 LED || Dual 22.5W 5Vx4.5A

Плата Power bank QC4.0 QC3.0 Dual USB 5V 4.5A 22.5W



Напруга живлення: 5В 9В 12В
потужність: 22,5 Вт
Вхід: microUSB, Lightning, typeC

Струм до 5A, ефективність до 95% Підтримка елементів 4.2/4.35/4.4/4.4/4.5v
Підтримка специфікації JEITA
Термозахист
Вихідна потужність до 22Вт
Підтримка режиму малого струму

ВИХІДНИЙ ПРОТОКОЛ ШВИДКОЇ ЗАРЯДКИ

Підтримка PPS / pd3.0 / pd2.0
Підтримка qc4 + / qc4 / qc3.0 / qc2.0
Підтримка AFC
Підтримка FCP Підтримка FCP Підтримка SCP
Підтримка pe .0 / pe1.1
Підтримка SFCP
Підтримка vooc

ВХІДНИЙ ПРОТОКОЛ ШВИДКОЇ ЗАРЯДКИ

Підтримка pd3.0 / pd2.0
Підтримка AFC Підтримка FCP Підтримка SCP Підтримка pe1.1
ІНТЕРФЕЙС TYPE-C
Вбудована підтримка логіки інтерфейсу USB type-C Функція Try.SRC

BC1.2 МОДУЛЬ

Підтримка режиму DCP bc1.2
Підтримка режиму Apple / Samsung
Вбудований ADC 12BIT для вимірювання та відображення потужності

МЕХАНІЗМ ЗАХИСТУ

Захист від перенапруги на вході
Вихідний захист від перевантаження по струму / короткого замикання
Термозахист

Процес заряджання поділяється на наступні три процеси
Імпульснийрежим, режим постійного струму та режим постійної напруги.
Коли напруга акумулятора нижче 3 В, зарядний модуль працює в краплинному режимі, а зарядний струм становить 300 мА;
Коли напруга акумулятора перевищує 3В, зарядний модуль переходить в режим постійного струму. В цей час він буде заряджатися на повній швидкості відповідно до встановленого цільового струму, а потужність може становити близько 21 Вт;
Коли напруга акумулятора підвищується до цільової напруги зарядки (наприклад, 4,2 В), зарядний модуль переходить в режим постійної напруги, і струм поступово зменшується, в той час як напруга на клемах акумулятора залишається незмінною;
Коли зарядний струм зменшується до струму відсікання, заряджання закінчується. Після повного заряду, якщо напруга акумулятора впаде на 0,1 В нижче цільової напруги, заряджання втоматично почнеться знову.

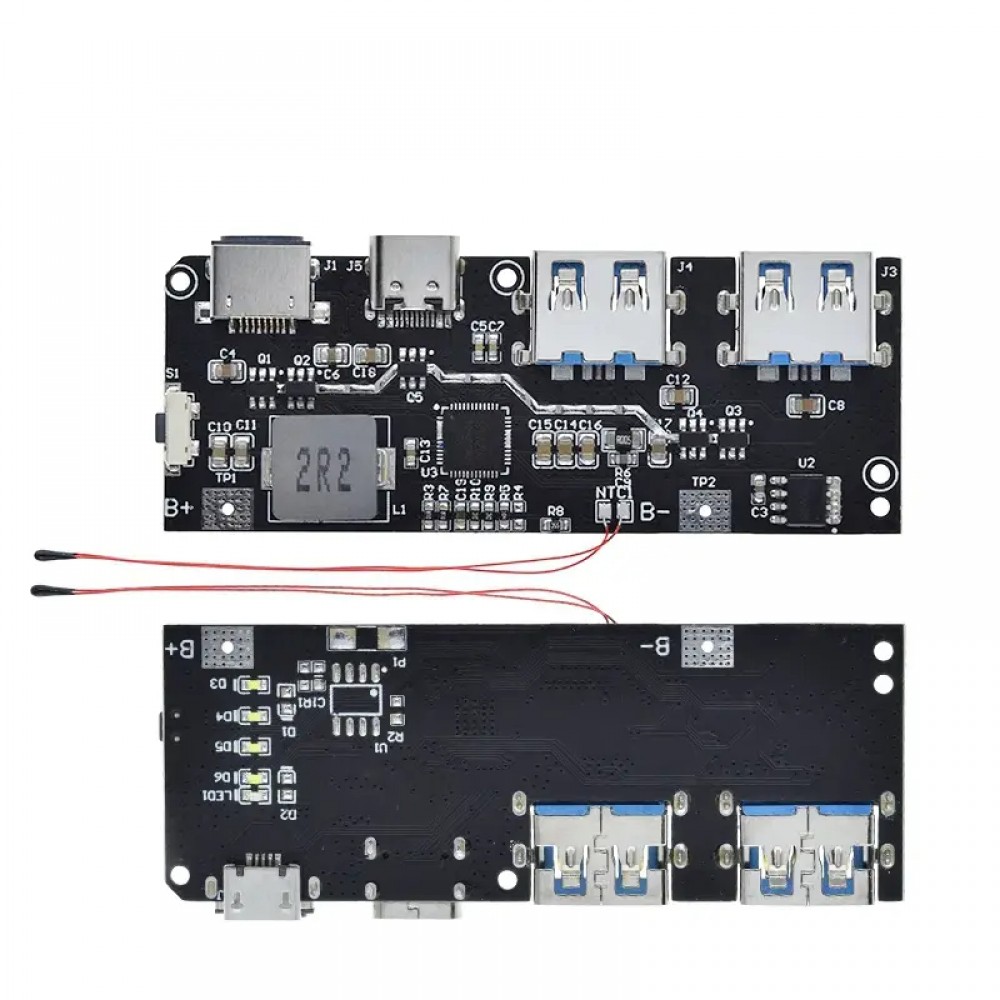

На материнській платі є п'ять USB-портів,

Type-A1 і Type-A2 підтримують вихід для швидкої зарядки QC3.0/QC2.0/AFC/FCP/SCP/PE2.0/PE1.1/SFCP/VOOC;
Type-C підтримує PPS/PD3.0/PD2.0/QC4+/QC3.0/QC2.0/AIFC/FCP/SCP/PE2.0/PE1.1/SFCP,  вихід для швидкої зарядки.
Підтримка PD3.0/PD2.0/AFC/FCP/SCP/PE1.1 вхід для швидкої зарядки;
Micro-usb підтримує вхід для швидкої зарядки QC2.0/AFC/FCP/SCP/PE1 .1;
Lightning підтримує швидку зарядку PD та повільну зарядку 5v2.4a.

Підтримує одночасне заряджання та розряджання. Підтримує вхід і вихід швидкої зарядки в однопортовому режимі та вхід і вихід 5В в багатопортовому режимі.
Підтримує одночасну зовнішню розрядку портів Type-A 1 / Type-A2 / Type-C.
Інтегрований протокол швидкої зарядки PPS/PD3.0/PD2.0, підтримка двонаправленої швидкої зарядки на вході і виході. вихід PPS підтримує 5-5 9В @ 3А, 5-11В @ 2А, вихід PD3.0/PD2.0 підтримує 5В@3А, 9В@2А, 12В@1. 5А. Вхідна напруга підтримує 5В / 9В / 12В.
Вбудований протокол швидкої зарядки QC, підтримка QC4+/QC4/QC3.0/QC2.0, підтримка класу A. QC2.0 підтримує вихідну напругу 5В / 9В / 12В. QC3.0 підтримує вихідну напругу 5В-12В, крок 200мВ.
Вбудований протокол швидкої зарядки AFC, підтримка вихідної напруги 5В / 9В / 12В. Вхід підтримує напругу 5В / 9В.
Інтегрований протокол швидкої зарядки FCP, вихідна підтримка 5В / 9В / 12В. Вхід підтримує напругу 5В / 9В.
Інтегрований протокол швидкої зарядки SCP, вихідна підтримка 5V@4.5A.lnput підтримка 5 5В @ 3А.
Інтегрований протокол швидкої зарядки PE2.0 та PE 1.1, PE2.0 підтримує 5В ~ 12В вихідна напруга, 500 мВ / крок. PE 1.1 підтримує вихідну напругу 5В / 7В / 9В / 12В. Вхід підтримує напругу 5В / 9В.
Інтегрований протокол швидкої зарядки SFCP для підтримки вихідної напруги 5В / 9В / 12В. Інтегрований протокол швидкої зарядки vooc, підтримка вихідної напруги 5В @ 4А.

Індикарот заряду акумулятора знаходиться під світлодіодним індикатором стану розряду


Призначення

Забезпечує швидке заряджання мобільних пристроїв, планшетів та інших гаджетів, підтримуючи новітні стандарти швидкої зарядки.
