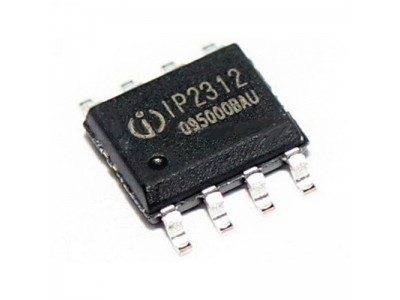

IP2312 || 3.0A charger SOP-8

    IP2312 – Контролер для імпульсних джерел живлення

    IP2312 – це високоефективний контролер для імпульсних джерел живлення (SMPS), спеціально розроблений для забезпечення стабільного та ефективного управління живленням у різних електронних пристроях. Ця мікросхема ідеально підходить для адаптерів живлення, зарядних пристроїв та побутової електроніки, забезпечуючи високий рівень інтеграції та вбудовані функції захисту.

Основні характеристики IP2312

1. Функціональність:

   • Синхронний понижуючий перетворювач (Buck): Забезпечує ефективне перетворення енергії.
   • Частота перемикання: 750 кГц.
   • Максимальний струм зарядки: 3 А.
   • Висока ефективність: До 94% при 3.7В/2А виході.
   • Підтримка одноклітинних літієвих батарей: Заряджає літій-іонні та літій-полімерні акумулятори.

2. Електричні параметри:

   • Вхідна напруга: 4.5 В – 5.5 В.
   • Вихідна напруга: Підтримка 4.2 В, 4.3 В, 4.35 В і 4.4 В батарей.
   • Регульований струм зарядки: Через зовнішній резистор.

3. Захист та безпека:

   • Захист від перенапруги (OVP): При напрузі вище 5.6 В контролер припиняє зарядку.
   • Захист від заниженої напруги (UVLO): При напрузі нижче 4.5 В контролер знижує струм зарядки.
   • Захист від перегріву: При температурі вище 135°C зарядка припиняється, а при температурі нижче 85°C вона відновлюється.
   • Захист від короткого замикання (SCP).
   • Захист від перезарядки: При напрузі батареї вище 4.15 В зарядка припиняється.

4. Інші особливості:

   • М'який старт (Soft-Start): Запобігає проблемам через надмірний пусковий струм.
   • Підтримка індикації стану зарядки через LED.
   • Підтримка температурного захисту NTC: Знижує струм зарядки при високій температурі і зупиняє зарядку при дуже високій температурі.

Технічні параметри:

Застосування IP2312:

• Адаптери живлення: Використовується для зарядки різних пристроїв, таких як смартфони, планшети і інші портативні пристрої.
• Зарядні пристрої: Забезпечує ефективну зарядку літієвих акумуляторів.
• Побутова електроніка: Використовується в різних пристроях, таких як бездротові колонки, портативні акумулятори, іграшки тощо.
• Імпульсні джерела живлення (SMPS): Використовується для забезпечення стабільного і ефективного живлення.

• Контролер IP2312
• Купити IP2312
• IP2312 технічні характеристики
• IP2312 мікросхема
• IP2312 для SMPS
• Високоефективний контролер IP2312
• IP2312 в адаптерах живлення
• IP2312 для зарядних пристроїв
• Інтегральна схема IP2312
• IP2312 для побутової техніки
• Енергоефективний контролер IP2312
• IP2312 захист від перенапруги
• IP2312 для промислових додатків
• IP2312 для імпульсних джерел живлення

Короткий огляд:

IP2312 – це високоефективний контролер для імпульсних джерел живлення, який забезпечує стабільну та надійну роботу електронних пристроїв. Завдяки широкому діапазону вхідної напруги, високій ефективності та вбудованим функціям захисту, цей контролер є ідеальним вибором для адаптерів живлення, зарядних пристроїв, побутової електроніки та промислових систем. Компактний корпус ESOP-8 дозволяє легко інтегрувати IP2312 у різні додатки, забезпечуючи ефективне і надійне управління живленням.

Документація IP2312 pdf
