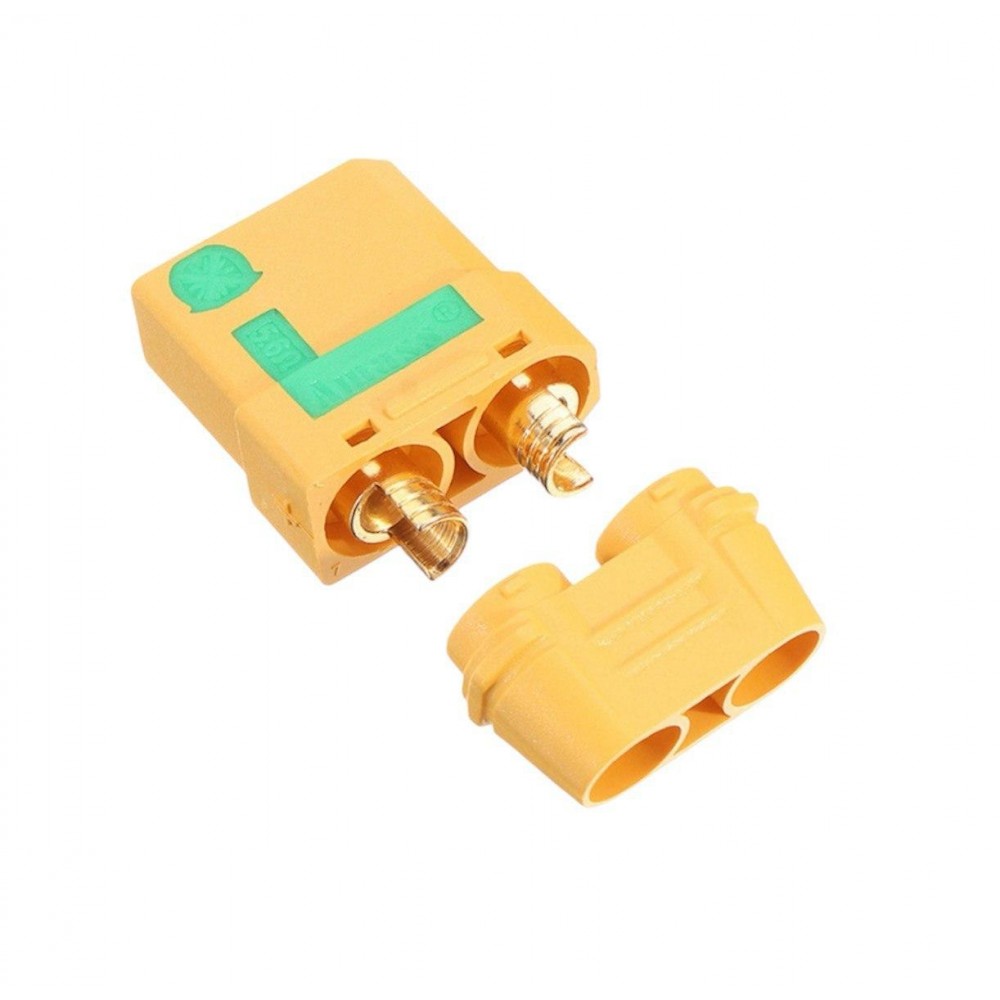

Конектор живлення XT90S Male - антиіскровий силовий роз'єм 90A
Опис
XT90S Male - штекерний силовий конектор з ключуванням полярності та вбудованим антиіскровим ланцюгом, що зменшує пік струму під час підключення ємнісних навантажень. Корпус із термостійкого нейлону, позолочені контактні чашки під товсті дроти, надійна фіксація пари.
Основні характеристики
- Тип роз'єму - XT-серія, модель XT90S антиіскровий
- Стать - Male (штекер)
- Номінальний струм - до 90 A безперервно
- Робоча напруга - до 500 V DC
- Контакти - латунь з гальванічним покриттям, низький перехідний опір
- Корпус - нейлон PA, жаростійкий, ударостійкий
- Монтаж дроту - пайка в чашки під багатодротовий провід
- Рекомендований дріт - до 8 AWG (залежно від ізоляції можливі 8-10 AWG)
- Антиіскра - працює у парі з XT90S Female
- Сумісність - механічно сумісний з XT90 Female, антиіскра діє лише з XT90S Female
- Колір - жовтий
- Поставка - 1 шт конектора XT90S Male
Специфікація
| Параметр | Значення |
|---|---|
| Тип | Конектор живлення XT90S |
| Стать | Male (штекер) |
| Номінальний струм | до 90 A безперервно |
| Робоча напруга | до 500 V DC |
| Опір контакту | мінімізований, позолочені контакти |
| Рекомендований провід | мідний багатодротовий, до 8 AWG |
| Монтаж | пайка в чашки, подальша ізоляція термоусадкою |
| Матеріал контактів | латунь, гальванічне покриття |
| Матеріал корпусу | нейлон PA, термостійкий |
| Ключування полярності | є, захист від переполюсування |
| Сумісна пара | XT90S Female (антиіскра), XT90 Female (механічно) |
| Колір | жовтий |
Інструкція
- Підготуйте дроти: зніміть 4-5 мм ізоляції, облудіть жили.
- Надіньте термоусадку на дроти до пайки.
- Заповніть чашку припоєм, швидко впаяйте дріт з дотриманням «+» і «-».
- Дайте охолонути, насуньте й усадіть термоусадку.
- Спаруйте з XT90S Female для антиіскрового підключення; переконайтесь у повному защепленні.
- Перевірте полярність та механічну міцність перед подачею живлення.
XT90S male, XT90S штекер, антиіскровий конектор 90A, силовий роз'єм XT90S, роз'єм для LiPo, XT90-S для ESC, конектор живлення 60V, XT90 штекер пайка, батарейний роз'єм XT90S, конектор для дрона, роз'єм для електровелосипеда, XT90S anti spark, XT90 сумісний, конектор 8 AWG, високострумовий роз'єм, XT90S male купити, XT90S ціна, XT90S роз'єм для інвертора, позолочені контакти XT90, штекер XT90S жовтий
XT90S Male купити, XT90S штекер ціна, антиіскровий роз'єм XT90-S 90A, XT90S для LiPo акумулятора, XT90S для ESC купити, силовий конектор XT90 8 AWG, XT90S anti spark connector, батарейний роз'єм XT90S Україна, XT90S для електровелосипеда, XT90S роз'єм для дрона, XT90S конектор для інвертора, XT90S male пайка, XT90 сумісний з XT90S, XT90S жовтий конектор, високострумовий XT90S
| Штекера DC | |
| Тип штекера | силовий конектор XT-серії, модель XT90S, пара Male |
| Внутрішній діаметр, мм | |
| Номінальний Струм, А | 90A |
| Кількість контактів, шт. | 2 шт. |
| Максимальна напруга, В | 500 Вольт |
| Стандарт | XT90 |
