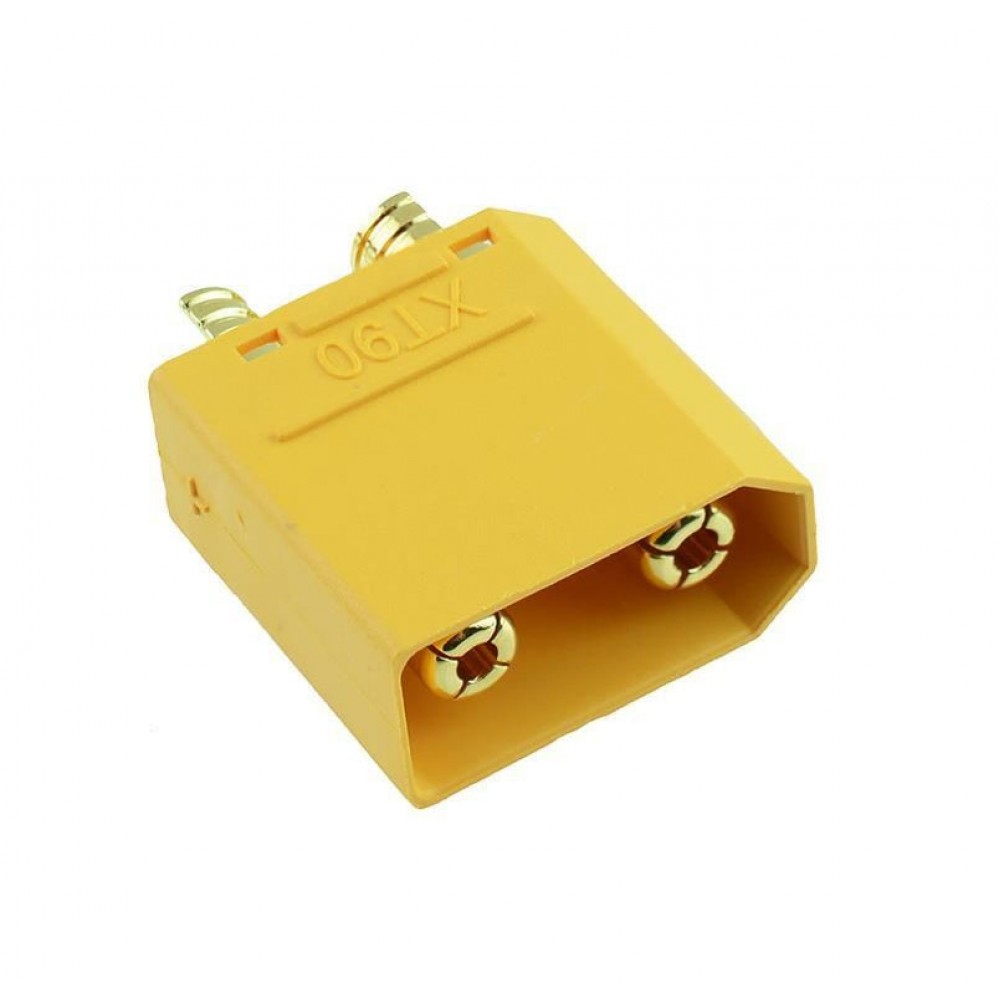

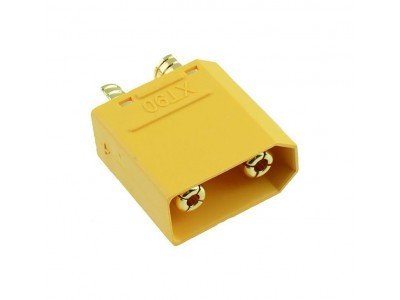

Конектор живлення XT90 male - силовий роз'єм 90A
Опис
XT90 Female - гніздовий силовий конектор з ключуванням полярності для підключення високострумових ланцюгів. Корпус із термостійкого нейлону, позолочені контакти з низьким перехідним опором. Призначений для акумуляторів, контролерів і навантажень у моделізмі та електротранспорті.
Основні характеристики
- Тип роз'єму - XT-серія, модель XT90
- Стать - male (штекер)
- Номінальний струм - до 90 A безперервно
- Робоча напруга - до 500 V DC
- Контакти - латунь з гальванічним покриттям
- Корпус - нейлон PA, жаростійкий, механічно міцний
- Монтаж дроту - пайка в чашки під мідний багатодротовий провід
- Рекомендований провід - до 8 AWG (можливе 8-10 AWG залежно від ізоляції)
- Ключування полярності - так, захист від переплутування
- Сумісність - парний роз'єм XT90 Female
- Колір - жовтий
- Поставка - 1 шт
Специфікація
| Параметр | Значення |
|---|---|
| Тип | Конектор живлення XT90 |
| Стать | male (штекер) |
| Номінальний струм | до 90 A безперервно |
| Робоча напруга | до 500 V DC |
| Провідник | мідний багатодротовий |
| Рекомендований калібр | до 8 AWG |
| Монтаж | пайка в чашки, подальша ізоляція термоусадкою |
| Матеріал контактів | латунь, гальванічне покриття |
| Матеріал корпусу | нейлон PA, термостійкий |
| Ключування | є, від переполюсування |
| Сумісність пари | XT90 Female |
| Колір | жовтий |
Інструкція
- Підготуйте дріт, зніміть 4-5 мм ізоляції, облудіть жилу.
- Надіньте термоусадку на дріт перед пайкою.
- Прогрійте чашку контакту, заповніть припоєм, впаяйте дріт з дотриманням «+» і «-».
- Дайте охолонути, насуньте і усадіть термоусадку, перевірте фіксацію.
- Спаріть із XT90 Female, переконайтесь у повному заходженні конектора.
- Перед подачею живлення перевірте полярність і відсутність люфтів.
XT90 female, XT90 конектор гніздо, силовий роз'єм 90A, роз'єм для LiPo, XT90 для ESC, конектор живлення 60V, XT90 пайка, батарейний роз'єм XT90, конектор для електровелосипеда, роз'єм для дрона, XT90 для контролера BLDC, силовий конектор моделі, XT90 жовтий, конектор 8 AWG, високострумовий роз'єм, XT90 пара male female, конектор для інвертора, роз'єм для акумулятора, xt90 купити, xt90 ціна
XT90 Female купити, XT90 конектор гніздо ціна, силовий роз'єм XT90 90A, XT90 для LiPo акумулятора, XT90 роз'єм для ESC, XT90 конектор 8 AWG, батарейний роз'єм XT90 купити, роз'єм XT90 для електровелосипеда, XT90 живлення 60V, XT90 роз'єм для дрона, конектор XT90 для інвертора, XT90 female пайка, XT90 силовий конектор Україна, XT90 пара male female, XT90 жовтий конектор
| Штекера DC | |
| Тип штекера | AC, живлення |
| Внутрішній діаметр, мм | |
| Номінальний Струм, А | 90A |
| Кількість контактів, шт. | 2 шт. |
| Максимальна напруга, В | 500 Вольт |
| Стандарт | XT90 |
