Скорочений опис
Опис IP2368 високопродуктивний чип управління зарядкою для літій-іонних та літій-залізо-фосфатних батарей. Він підтримує багатоканальні протоколи швидкої зарядки, включаючи PD3.0, QC3.0 та інші, і забезпечує інтегр... Читати далі...
Характеристики
- Код товару: 6503033
- Наявність: На складі 1
Опис

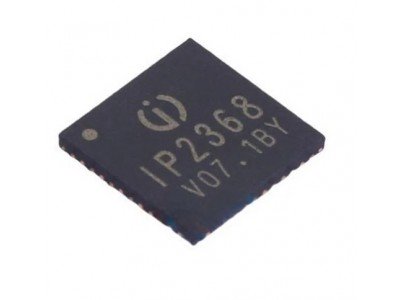

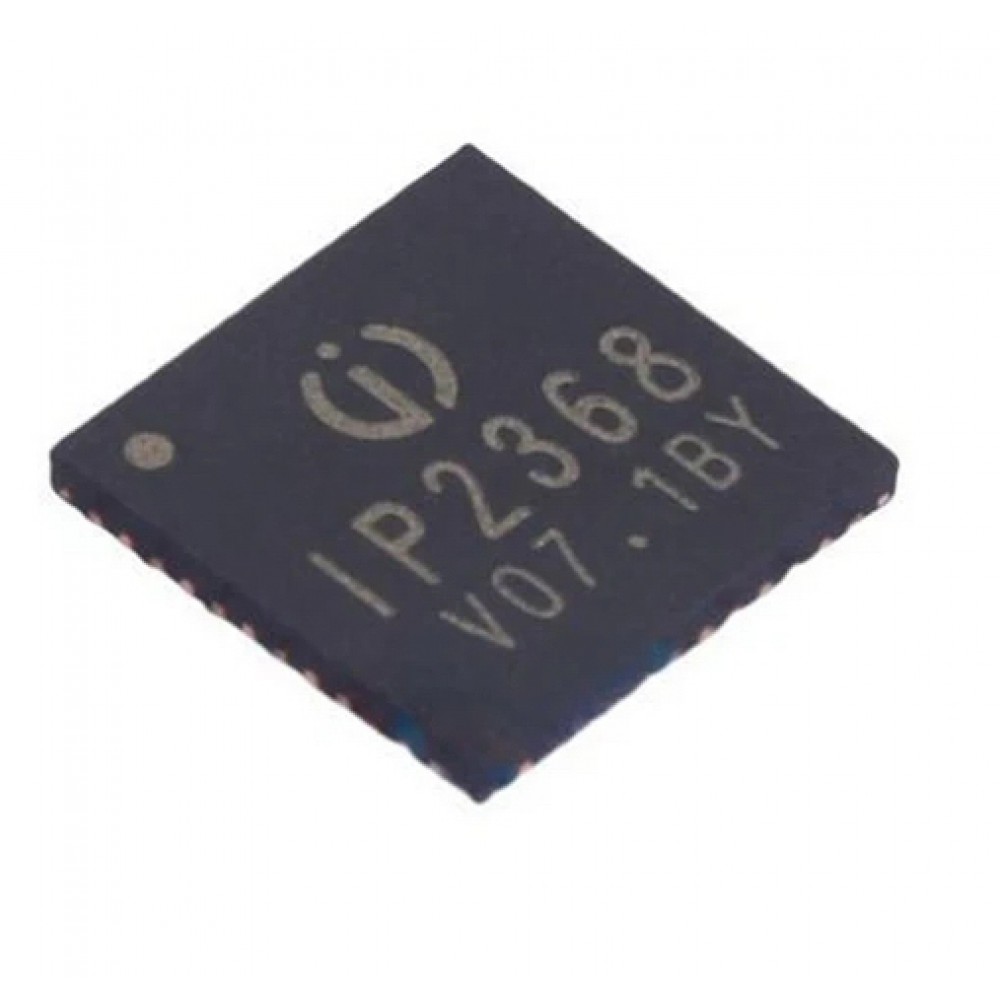

IP2368 високопродуктивний чип управління зарядкою для літій-іонних та літій-залізо-фосфатних батарей. Він підтримує багатоканальні протоколи швидкої зарядки, включаючи PD3.0, QC3.0 та інші, і забезпечує інтеграцію функцій перетворення напруги buck-boost. Завдяки вбудованому 14-бітному АЦП, I2C-інтерфейсу та високій ефективності (до 96%), IP2368 підходить для портативних пристроїв, зарядних станцій та павербанків.
Основні характеристики
- Максимальна потужність зарядки: до 100 Вт.
- Режим роботи: buck, boost, buck-boost.
- Підтримка батарей: 2–6 елементів у серії.
- Напруга батарей:
- Літій-іонні: 4.1–4.4 В (на елемент).
- Літій-залізо-фосфатні: 3.5–3.7 В (на елемент).
- Захисти:
- Від перевантаження по струму.
- Від перенапруги.
- Захист від перегріву.
- Захист від короткого замикання.
- Протоколи швидкої зарядки:
- PD3.0, PD2.0.
- QC3.0, QC2.0.
- AFC, FCP.
- Керування: I2C-інтерфейс.
Специфікації
| Параметр | Значення |
|---|---|
| Робоча напруга (VBUS): | 4.5–25 В |
| Максимальна напруга: | 35 В |
| Максимальний струм зарядки: | до 5 А |
| Робочий струм: | 2 мА |
| Напруга живлення VDD: | 2.7–5.5 В |
| Ефективність зарядки: | до 96% |
| Тип монтажу: | SMT (поверхневий монтаж) |
| Розміри корпусу: | QFN48 (7 мм × 7 мм) |
| Температурний діапазон: | від -40°C до +125°C |
Функціональні можливості
- Стабільність зарядки:
- Інтелектуальне регулювання напруги та струму зарядки.
- Підтримка батарей з різними характеристиками.
- Захист батареї:
- Вбудовані механізми захисту забезпечують безпечну експлуатацію.
- Підтримка кількох протоколів:
- Автоматичне визначення протоколу для сумісності з різними пристроями.
- Програмована робота:
- Можливість конфігурації параметрів через I2C.
Інструкція
- Монтаж:
- Розмістіть чип на друкованій платі за допомогою SMT технології.
- Налаштування:
- Виберіть кількість елементів батареї та параметри зарядки (напруга, струм) через зовнішні резистори або I2C.
- Захист:
- Використовуйте зовнішні захисні компоненти відповідно до рекомендацій datasheet для покращення надійності.
IP2368, чип управління зарядкою, PD3.0 зарядка, QC3.0 зарядка, buck-boost перетворювач, 100 Вт зарядка, I2C управління, інтегрований зарядний модуль.
купити IP2368, технічні характеристики IP2368, чип для зарядки PD3.0, управління батареями, QC3.0 чип, buck-boost перетворювач, високоефективна зарядка.
Datasheet ip2368 pdf
| Електронні компоненти | |
| Корпус | QFN-48 |
| Перетворювачі DC-DC | |
| Вхідна напруга, В | 4.5–25 В |
| Вихідна напруга, В | 4.5–25 В |
| Максимальний струм навантаження, А | Максимальний зарядний струм: до 5 А. |
| Тип | PD3.0, PD2.0. QC3.0, QC2.0. AFC, FCP. |
| Аналоги | |
