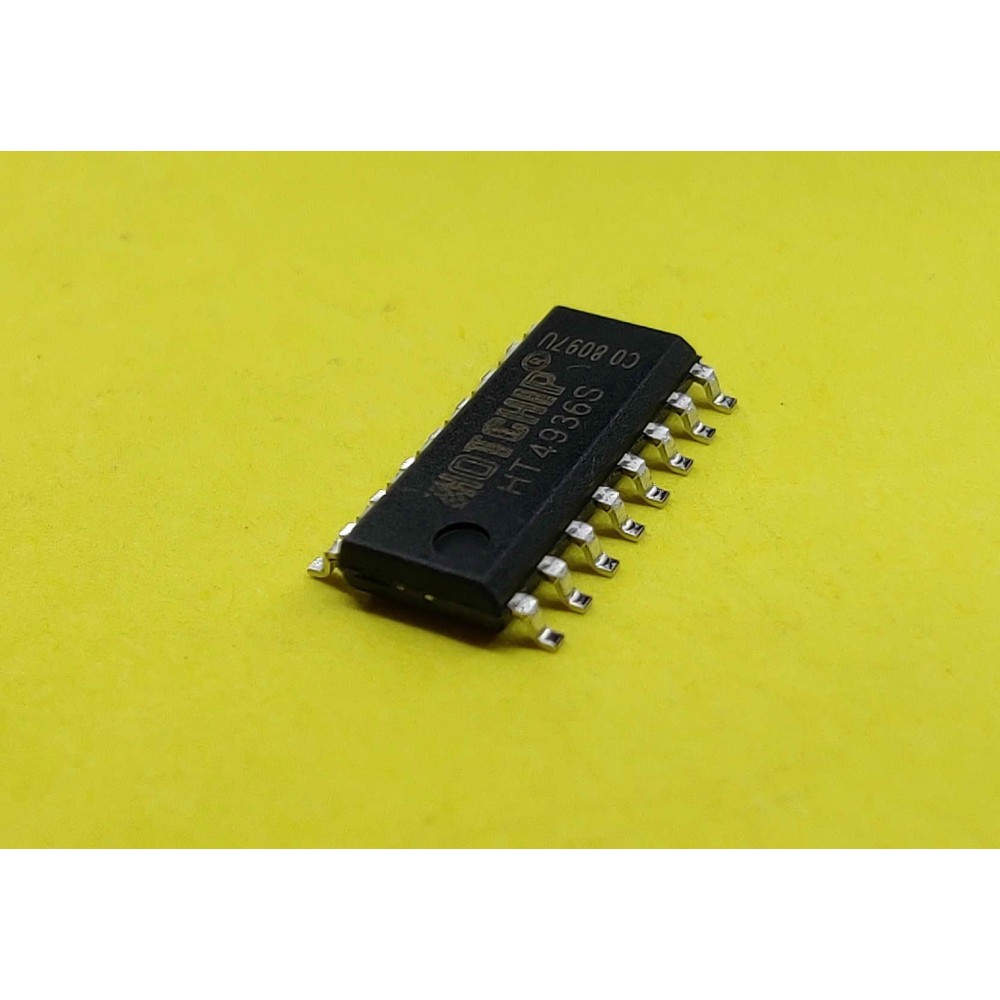

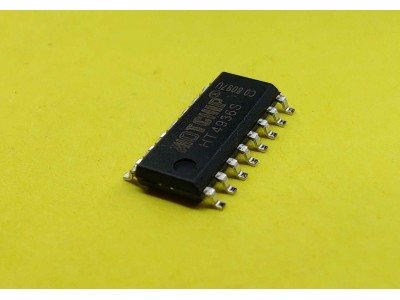

HT4936S || SOP-16 Контролер зарядки

HT4936S || SOP-16

Опис

   HT4936S - високопродуктивна мікросхема управління живленням для мобільних пристроїв. Вона інтегрує функції зарядки, розрядки та індикації стану батареї, забезпечуючи ефективність перетворення понад 90%. Завдяки підтримці синхронного випрямлення, трьохетапної зарядки та вбудованим функціям захисту, HT4936S є ідеальним рішенням для компактних та енергоефективних мобільних джерел живлення.

Основні характеристики

• Максимальний зарядний струм: 1 А
• Триетапна зарядка:
  • Трікль-зарядка
  • Постійний струм
  • Постійна напруга (4.20 В або 4.35 В, вибір за допомогою піну)
• Напруга батареї: 2.8–4.35 В
• Синхронне випрямлення: Ефективність до 90%
• Вихідна напруга: 5.1 В
• Вихідний струм: до 1 А
• Захист:
  • Від перенапруги
  • Від короткого замикання
  • Від перегріву (150°C)
  • Від розрядки (2.8 В)
• Індикація: 4-світлодіодна система для індикації заряду/розряду батареї
• Корпус: SOP-16

Специфікації

Інструкція

1. Підключення:
   • Підключіть мікросхему до літієвої батареї та джерела живлення, дотримуючись типового застосування.
2. Зарядка:
   • Використовуйте резистор на піні IPROG для налаштування зарядного струму.
3. Індикація:
   • Чотири світлодіоди відображають рівень заряду батареї.
4. Захист:
   • Переконайтесь, що схема відповідає вимогам захисту від перенапруги, короткого замикання та перегріву.

  HT4936S, SOP-16, мікросхема управління живленням, синхронне випрямлення, зарядка літієвих батарей, індикація заряду, енергоефективний контролер.

  HT4936S SOP-16, мобільне джерело живлення, зарядний контролер для батарей, 90% ефективність перетворення, триетапна зарядка, захист батареї.

Документація HT4936S pdf
