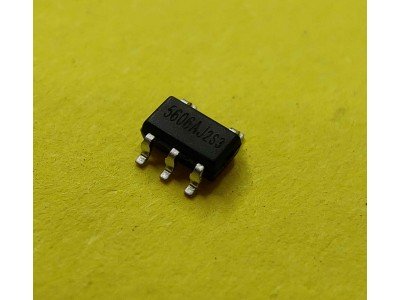

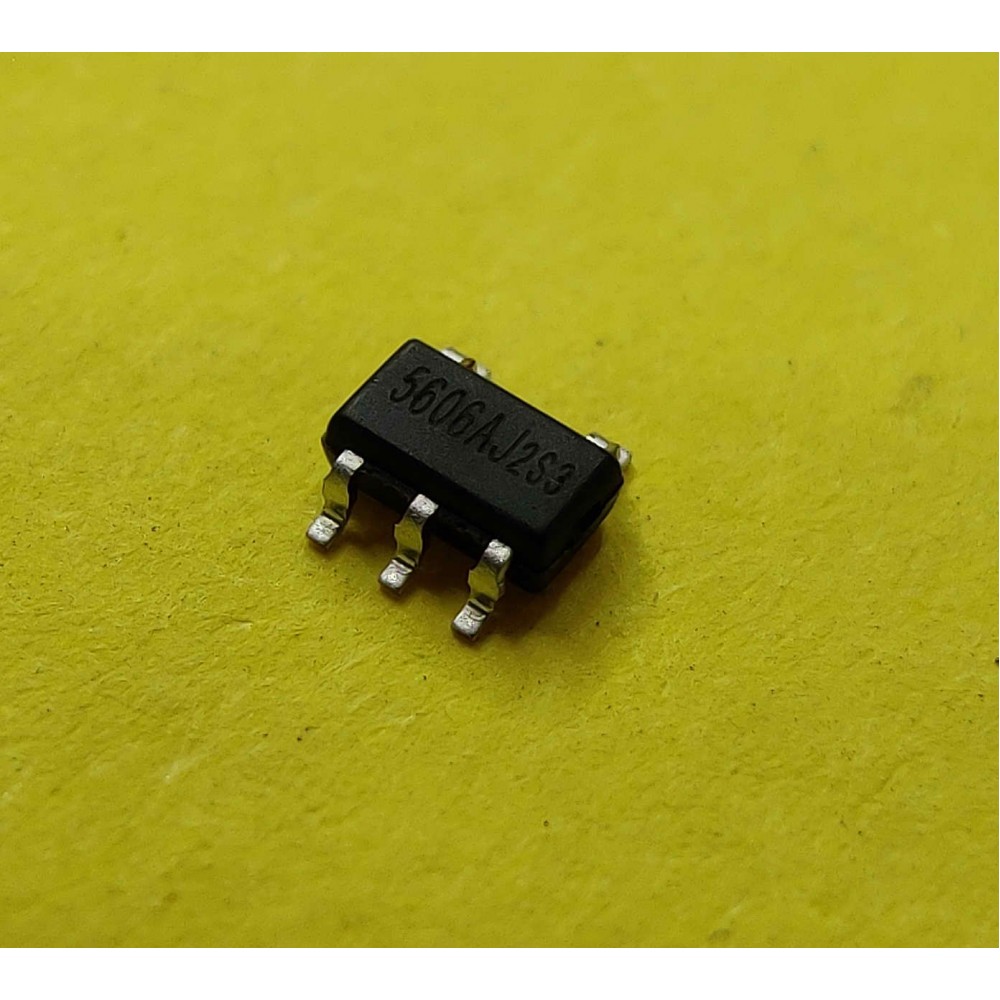

XB5606AJ - контролер заряду акумуляторів Li-ion/Li-Po
Документація xb5606aj pdf

Опис

   XB5606AJ - високоточна інтегральна мікросхема для захисту літій-іонних та літій-полімерних акумуляторів. Вона забезпечує повний спектр захисних функцій, таких як захист від перенапруги, зниженої напруги, перевантаження струмом, короткого замикання та перегріву. Вбудований MOSFET із низьким опором (17.5 мОм) дозволяє зменшити втрати енергії, а компактний корпус SOT23-5 забезпечує мінімальне використання простору в батарейних паках.

Основні характеристики

• Захист:
  • Від перенапруги (VCU: 4.30 В, VCL: 4.10 В).
  • Від зниженої напруги (VDL: 2.40 В, VDR: 3.00 В).
  • Від перевантаження струмом (до 9 А).
  • Від короткого замикання (до 40 А).
  • Від перегріву (до 150°C).
• Інтегрований MOSFET: Опір RDS(ON) — 17.5 мОм.
• Корпус: Компактний SOT23-5.
• Низьке споживання енергії:
  • Робочий режим: 3.9 мкА.
  • Режим очікування: 2.2 мкА.
• Функції:
  • Зарядка батареї з напругою 0 В.
  • Вбудовані схеми затримки для всіх функцій захисту.

Специфікації

Інструкція

1. Встановіть мікросхему у схему акумуляторного паку відповідно до типової схеми застосування.
2. Використовуйте зовнішній конденсатор і резистор для стабільної роботи.
3. Перевірте всі функції захисту, включаючи перенапругу, знижену напругу, коротке замикання.
4. Дотримуйтесь інструкцій щодо паяння, щоб уникнути пошкодження мікросхеми.
