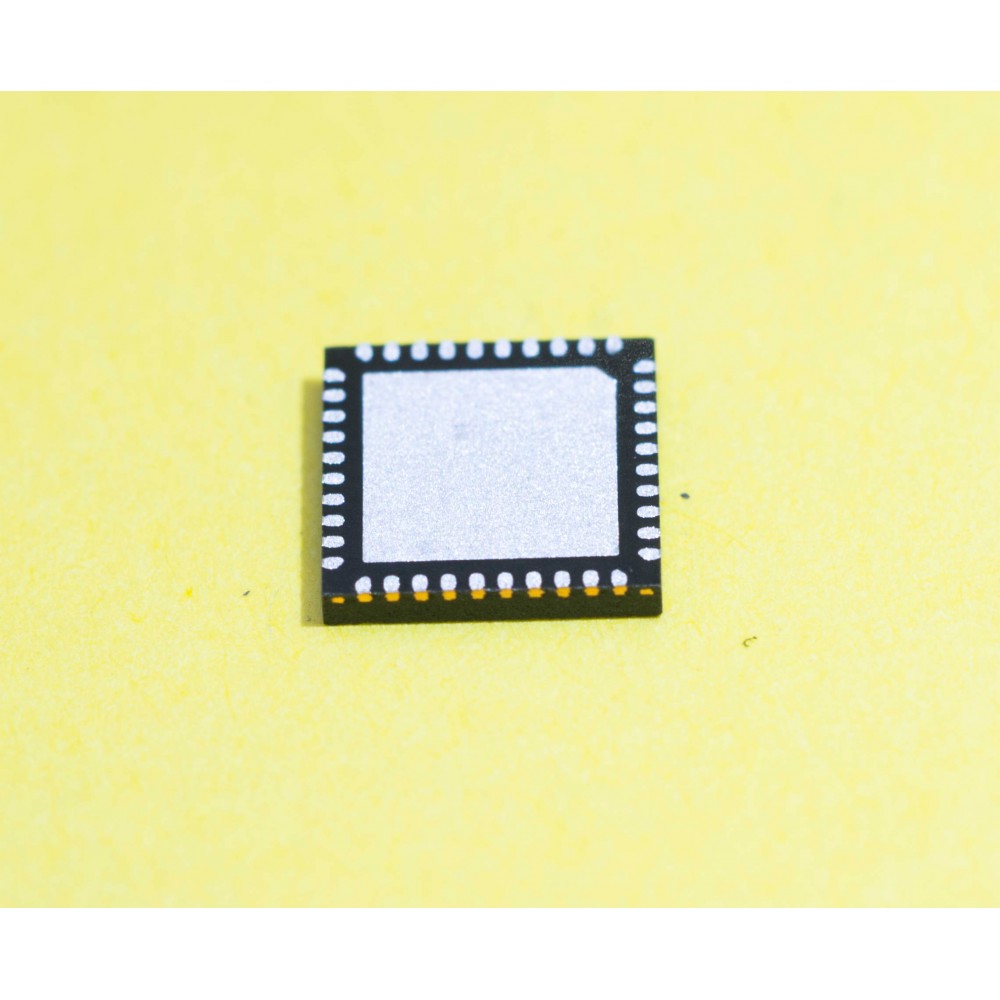

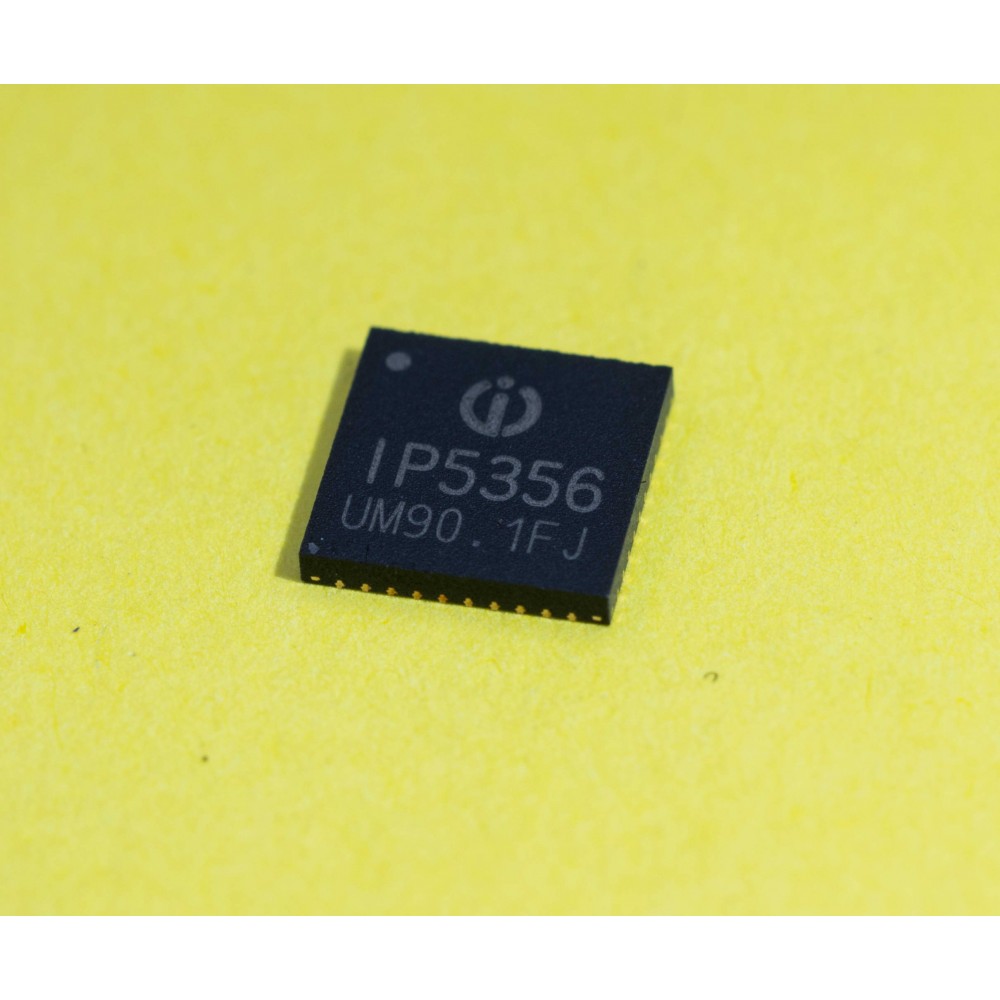

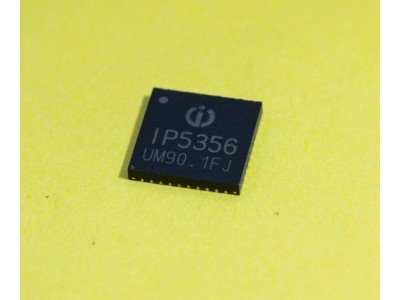

Мікросхема IP5356-LED-BZ || QFN-40

Опис
Мікросхеми IP5356-LED-BZ та IP5356-188-BZ  розроблені для інтеграції в мобільні джерела живлення (Power Banks) з підтримкою швидкої зарядки та універсальними можливостями індикації. Вони забезпечують одночасне підключення до кількох USB-портів та підтримують різноманітні стандарти швидкої зарядки, включаючи QC2.0, QC3.0, PD2.0/PD3.0, PPS, а також інші популярні протоколи швидкої зарядки, такі як FCP, AFC та SCP. Завдяки підтримці технологій швидкої зарядки та високої ефективності, мікросхеми дозволяють скоротити час зарядки пристроїв і забезпечити оптимальне керування енергією. Обидві моделі мають високу інтеграцію, мінімізуючи кількість додаткових компонентів для реалізації зарядки та індикації.

Технічна інформація

IP5356-188-BZ:

• Тип індикації: цифровий дисплей типу "188" для точного відображення рівня заряду батареї. Відображає заряд у відсотках (0-99%).
• Вихідна потужність:
  • 5V @ 3.1A
  • 9V @ 2.22A
  • 12V @ 1.67A
• Вхідна потужність: підтримка зарядки через порти USB C, USB A, Micro-B та Lightning.
• Швидка зарядка: підтримує протоколи QC2.0, QC3.0, PD2.0, PD3.0, PPS, SCP, FCP, AFC, SFCP, MTK PE+ 1.1 та 2.0.
• Підтримка багаторівневої зарядки:
  • Входи: 5V, 9V, 12V
  • Виходи: 5V, 9V, 12V
  • Підтримка PPS (3.3~11V з кроком 20 мВ)
• Зарядка батареї:
  • Підтримка зарядки батарей на рівнях 4.2V, 4.35V, 4.40V.
  • Максимальний зарядний струм: до 5 А.
• Інші функції:
  • Вбудований 14-бітний АЦП для точного вимірювання заряду батареї.
  • Підтримка індикації через цифровий дисплей або світлодіоди.
  • Підтримка I2C інтерфейсу для керування зовнішніми компонентами.
  • Автоматичне розпізнавання підключених пристроїв та активна підтримка швидкої зарядки.
• Захист:
  • Захист від перевантаження по струму, перенапруги, короткого замикання, перегріву, надмірної розрядки та перезарядки батареї.
  • Підтримка температурного контролю батареї через NTC (Thermistor) для моніторингу температури батареї.

IP5356-LED-BZ:

• Тип індикації: світлодіодна (LED) з можливістю використання від 1 до 4 світлодіодів для індикації рівня заряду батареї.
• Вихідна потужність:
  • 5V @ 3.1A
  • 9V @ 2.22A
  • 12V @ 1.67A
• Вхідна потужність: підтримка зарядки через порти USB C, USB A, Micro-B та Lightning.
• Швидка зарядка: підтримує протоколи QC2.0, QC3.0, PD2.0, PD3.0, PPS, SCP, FCP, AFC, SFCP, MTK PE+ 1.1 та 2.0.
• Підтримка багаторівневої зарядки:
  • Входи: 5V, 9V, 12V
  • Виходи: 5V, 9V, 12V
  • Підтримка PPS (3.3~11V з кроком 20 мВ)
• Зарядка батареї:
  • Підтримка зарядки батарей на рівнях 4.2V, 4.35V, 4.40V.
  • Максимальний зарядний струм: до 5 А.
• Інші функції:
  • Вбудований 14-бітний АЦП для точного вимірювання заряду батареї.
  • Підтримка індикації через світлодіоди для простішого контролю рівня заряду.
  • Підтримка I2C інтерфейсу для керування зовнішніми компонентами.
  • Автоматичне розпізнавання підключених пристроїв та активна підтримка швидкої зарядки.
• Захист:
  • Захист від перевантаження по струму, перенапруги, короткого замикання, перегріву, надмірної розрядки та перезарядки батареї.
  • Підтримка температурного контролю батареї через NTC для моніторингу температури батареї.

Призначення
IP5356-188-BZ та IP5356-LED-BZ призначені для використання в портативних зарядних пристроях та мобільних джерелах живлення. Обидві мікросхеми забезпечують високоефективну зарядку різних пристроїв (телефонів, планшетів) з підтримкою швидкої зарядки та надійною індикацією рівня заряду. IP5356-188-BZ підходить для пристроїв з цифровою індикацією, тоді як IP5356-LED-BZ — для більш простих пристроїв зі світлодіодною індикацією.

IP5356-188-BZ, IP5356-LED-BZ, Power Bank, SOC для мобільного живлення, цифрова індикація заряду, LED індикація, QC2.0, QC3.0, PD3.0, PPS, SCP, FCP, AFC, мобільний зарядний пристрій, захист від короткого замикання.

IP5356-188-BZ, IP5356-LED-BZ, цифрова індикація, світлодіодна індикація, швидка зарядка, QC3.0, PD3.0, Power Bank контролер, мікросхема управління живленням, зарядний пристрій, ефективне живлення.
Datasheet IP5356-LED-BZ pdf
