Скорочений опис
Опис товару: BUT18AF BUT18AF - потужний NPN транзистор із кремнієвим переходом, розроблений для роботи у високовольтних та високошвидкісних комутаційних схемах. Завдяки високій напрузі пробою та здатності працювати... Читати далі...
Характеристики
- Код товару: 4800041
- Наявність: Очікується 2-3 дня 0
Опис товару: BUT18AF

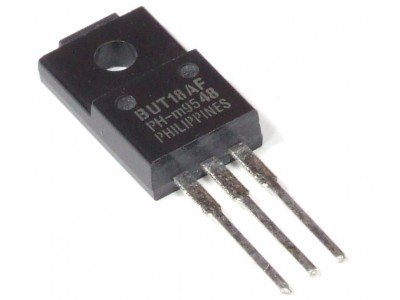

BUT18AF - потужний NPN транзистор із кремнієвим переходом, розроблений для роботи у високовольтних та високошвидкісних комутаційних схемах. Завдяки високій напрузі пробою та здатності працювати з великими струмами, цей транзистор ідеально підходить для використання у перетворювачах, інверторах, регуляторах напруги та системах керування двигунами.

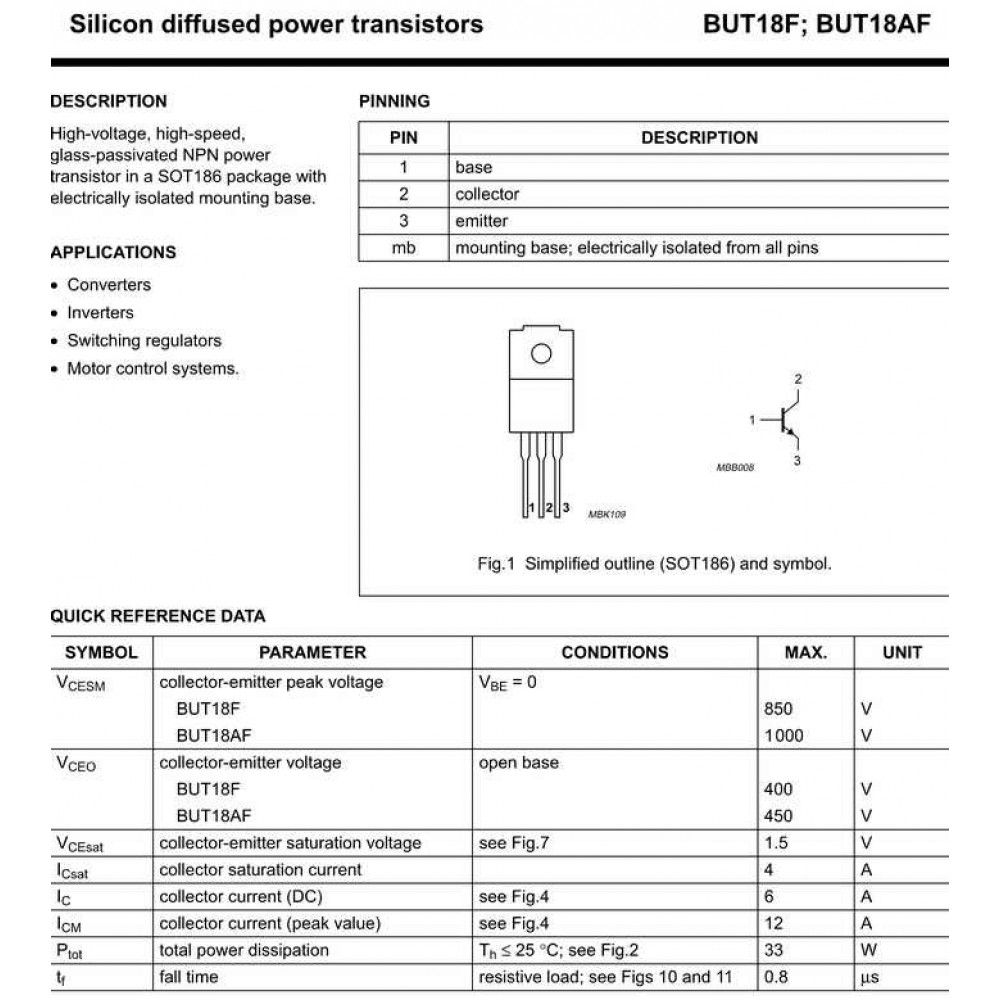

Datasheet BUT18AF pdf
Основні характеристики
- Тип транзистора: NPN.
- Максимальна напруга між колектором і базою (VCBO): 1000 В.
- Максимальна напруга між колектором і емітером (VCEO): 450 В.
- Максимальний струм колектора (IC):
- Постійний: 6 А.
- Піковий: 12 А.
- Максимальна потужність розсіювання (PC): 33 Вт (при TC = 25°C).
- Температурний діапазон: від -65°C до +150°C.
- Час перемикання:
- Час включення (ton): 1 мкс.
- Час зберігання (ts): 4 мкс.
- Час вимкнення (tf): 0.8 мкс.
Особливості
- Висока напруга пробою (до 1000 В).
- Підтримка великих струмів для живлення потужних схем.
- Висока швидкість перемикання для зниження енергоспоживання.
- Надійність у широкому діапазоні температур.
Призначення
- Перетворювачі напруги.
- Інвертори для живлення.
- Регулятори напруги.
- Системи керування двигунами.
- Високовольтні комутаційні схеми.
Технічні специфікації
| Параметр | Мінімум | Типово | Максимум | Одиниця виміру |
|---|---|---|---|---|
| Напруга між колектором і базою (VCBO) | — | — | 1000 | В |
| Напруга між колектором і емітером (VCEO) | — | — | 450 | В |
| Струм колектора (IC) | — | — | 6 | А |
| Потужність розсіювання (PC) | — | — | 33 | Вт |
| Час включення (ton) | — | — | 1 | мкс |
| Час зберігання (ts) | — | — | 4 | мкс |
| Час вимкнення (tf) | — | — | 0.8 | мкс |
Інструкція з монтажу
- Забезпечте належне охолодження транзистора для уникнення перегріву.
- Використовуйте у схемах із максимально допустимими параметрами напруги та струму.
- Переконайтеся у правильності підключення колектора, бази та емітера.
- Використовуйте фільтри для зниження електромагнітних перешкод.
BUT18AF, потужний NPN транзистор, високовольтний транзистор, транзистори для інверторів, транзистори для регуляторів напруги, системи керування двигунами.
BUT18AF, купити BUT18AF, високовольтний NPN транзистор, транзистори для інверторів, транзистори для систем керування.
| Електронні компоненти | |
| Корпус | TO-220F |
| Потужність, Вт | 33 Вт |
| Транзистори | |
| Корпус | TO-220F |
| Тип транзистора | Біполяний транзистор |
