Скорочений опис
Стабілізатор SY8113BADC (SOT23-6) Опис: SY8113B — це високоефективний синхронний понижуючий DC-DC перетворювач із частотою перемикання 500 кГц і здатністю подавати струм до 3А. Підтримує вхідну напругу від 4.5... Читати далі...
Характеристики

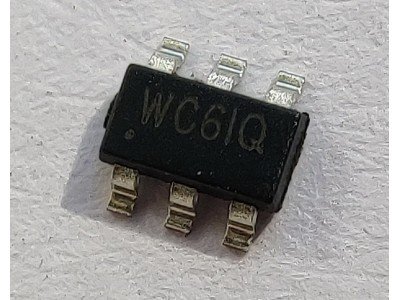

Стабілізатор SY8113BADC (SOT23-6)
-
Опис:
SY8113B — це високоефективний синхронний понижуючий DC-DC перетворювач із частотою перемикання 500 кГц і здатністю подавати струм до 3А. Підтримує вхідну напругу від 4.5В до 18В, інтегруючи внутрішні ключі з низьким RDS(ON), що зменшує втрати на проводі. -
Технічна інформація:
- Діапазон вхідної напруги: 4.5В-18В
- Вихідний струм: до 3А
- Частота перемикання: 500 кГц
- Внутрішній опір верхнього ключа: 80 мОм
- Внутрішній опір нижнього ключа: 40 мОм
- Плавний старт: 800 мкс
- Захист від короткого замикання та термозахист
-
Призначення:
Використовується у таких пристроях, як Set-Top Box, портативні телевізори, модеми DSL, маршрутизатори та інші пристрої з низьким споживанням енергії. -
SY8113B, понижуючий перетворювач, DC-DC регулятор, 18V вхід, 3A струм, TSOT23-6, ефективний регулятор, PWM регулятор, синхронний перетворювач.
-
SY8113B перетворювач, 3A DC-DC регулятор, синхронний перетворювач 500 кГц, TSOT23-6 регулятор, перетворювач для телевізорів, SY8113B 18В.

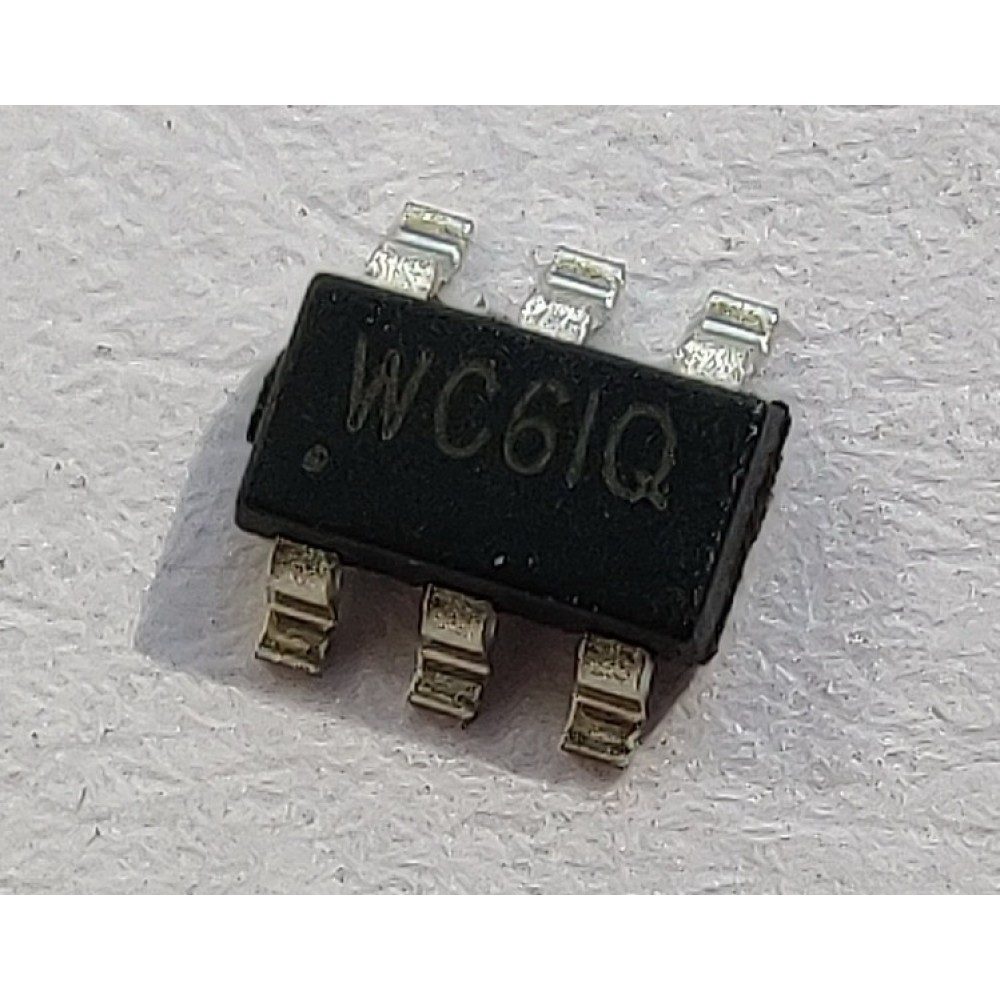

Кодове маркування :
- WC7FS
- BCCBQ
- WC6lQ
- WC7KI
- BCBAQ
TS2dm3
Використовується у супутникових тюнерах Q-SAT Q-07
Перетворювач dc-dc напруги 4.5В to 18В 3А
Документація sy8113 pdf
| Перетворювачі DC-DC | |
| Вхідна напруга, В | 4.5-16V |
| Вихідна напруга, В | 5.0 Вольт |
| Максимальний струм навантаження, А | 3 А |
| Тип | DC-DC перетворювач |
| Частота, Мгц | 500 kHz |
| Корпус | SOT23-6 |
| Аналоги | WC7FS , BCCBQ, WC6lQ, WC7KI, BCBAQ |
