Скорочений опис
Опис 2SC3866 - кремнієвий NPN силовий транзистор у корпусі TO-220, оптимізований для використання у високочастотних інверторах, ультразвукових генераторах, регуляторах комутації та загального призначення підсилювач... Читати далі...
Характеристики
- Код товару: 4800091
- Наявність: На складі 56
Опис

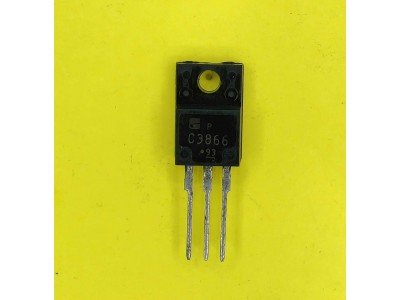

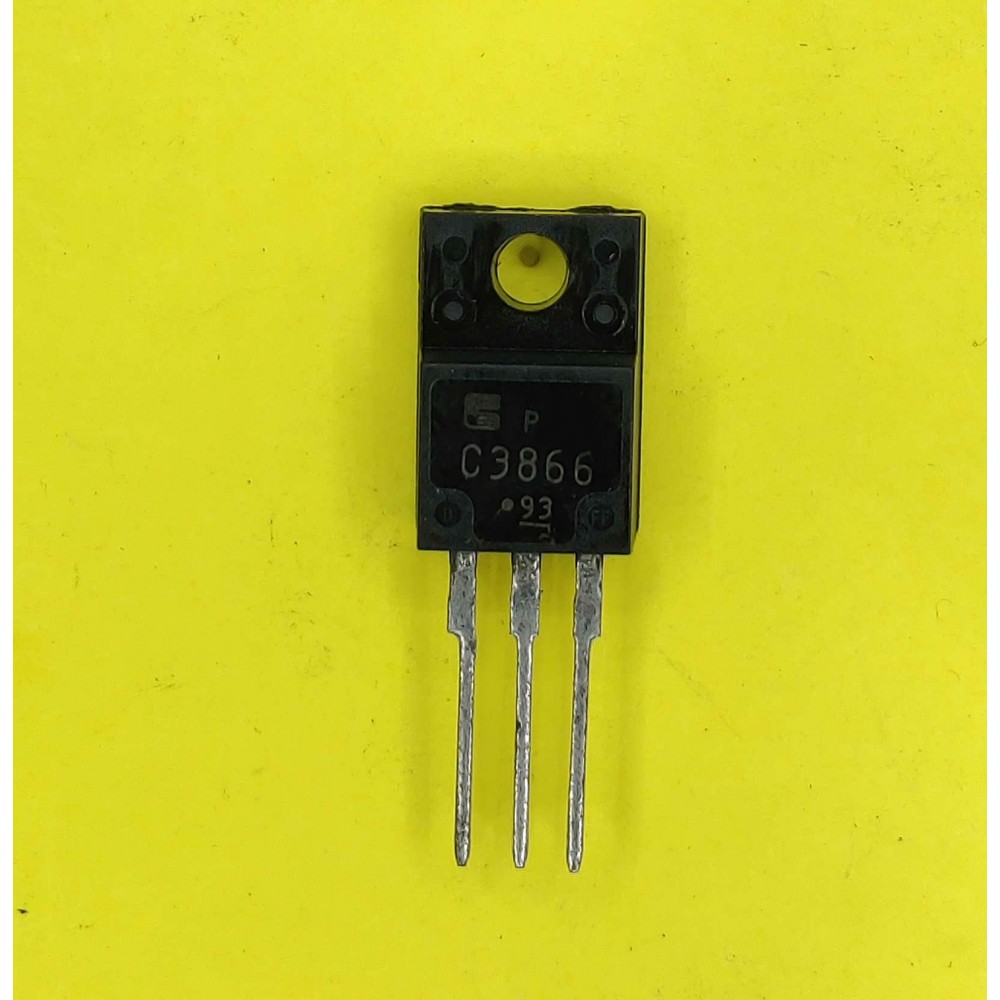

2SC3866 - кремнієвий NPN силовий транзистор у корпусі TO-220, оптимізований для використання у високочастотних інверторах, ультразвукових генераторах, регуляторах комутації та загального призначення підсилювачах потужності. Завдяки високій швидкості перемикання, напрузі пробою до 900 В і високій надійності, він підходить для широкого спектру промислових застосувань.
Основні характеристики
- Тип корпусу: TO-220.
- Максимальна напруга колектор-база (VCBO): 900 В.
- Максимальна напруга колектор-емітер (VCEO): 800 В.
- Максимальна напруга емітер-база (VEBO): 10 В.
- Максимальний струм колектора (IC): 3 А.
- Максимальний струм бази (IB): 1 А.
- Потужність розсіювання (PC):
- 40 Вт (при TC = 25°C).
- Тепловий опір (Rth j-c): 3.0°C/Вт.
- Робочий температурний діапазон (Tj): -55°C до +150°C.
- Швидкість перемикання:
- Час вмикання (ton): 1.0 мкс.
- Час зберігання (tstg): 4.0 мкс.
- Час спаду (tf): 0.8 мкс.
Специфікації
| Параметр | Умови | Мінімум | Типове | Максимум | Одиниця |
|---|---|---|---|---|---|
| Напруга пробою V(BR)CEO | IC = 10 мА, IB = 0 | 800 | В | ||
| Напруга насичення VCE(sat) | IC = 1 А, IB = 0.2 А | 1.0 | В | ||
| Напруга насичення VBE(sat) | IC = 1 А, IB = 0.2 А | 1.5 | В | ||
| Струм витоку ICBO | VCB = 900 В, IE = 0 | 1.0 | мА | ||
| Струм витоку IEBO | VEB = 10 В, IC = 0 | 1.0 | мА | ||
| Коефіцієнт підсилення струму (hFE): | IC = 1 А, VCE = 5 В | 10 |
Інструкція
- Підключення:
- Вивід 1: База.
- Вивід 2: Колектор.
- Вивід 3: Емітер.
- Монтаж: Встановіть транзистор на тепловідвід або радіатор для забезпечення ефективного тепловідведення.
- Експлуатація: Дотримуйтеся зазначених параметрів напруги, струму та потужності.
біполярний транзистор, 2SC3866, високовольтний транзистор, NPN транзистор, швидке перемикання, транзистор TO-220, ультразвуковий генератор, транзистор для інверторів, підсилювач потужності, напівпровідниковий компонент.
транзистор 2SC3866, силовий NPN транзистор, високовольтний транзистор TO-220, ультразвуковий генератор, транзистор для інверторів, підсилювач потужності.
Datasheet 2SC3866 pdf
| Транзистори | |
| Корпус | TO-220 |
| Тип транзистора | Біполяний транзистор |
| Канал | NPN |
| Максимальна напруга, В | Максимальна напруга колектор-база (VCBO): 900 В. |
| Максимальний струм, А | Максимальний струм колектора (IC): 3 А. |
| Максимальна потужність розсіювання, Вт | 40 Вт |
