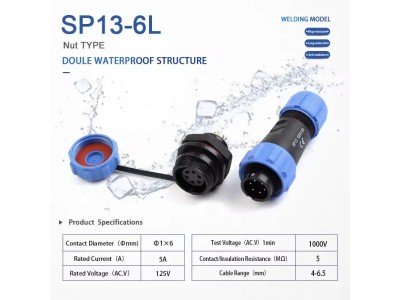

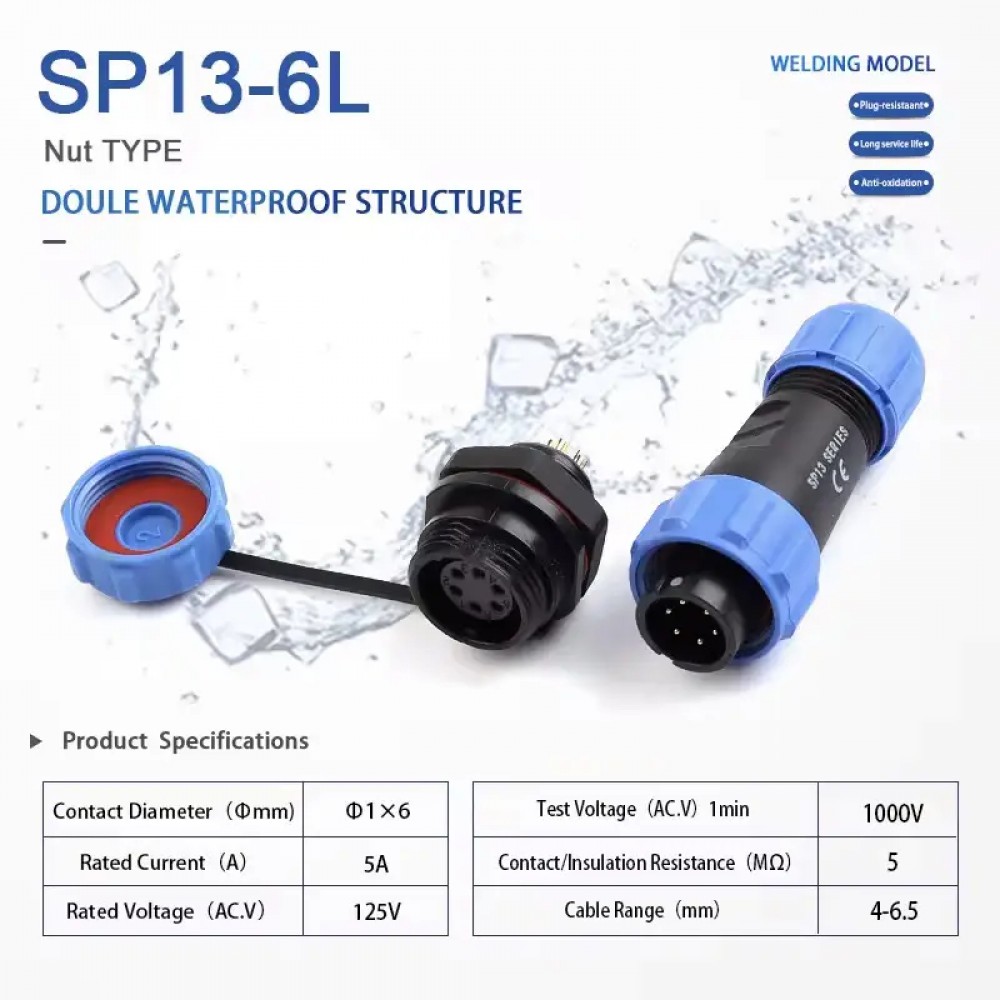

Конектор SP13-6L 6Pin комплект, панельний + кабельний, вологозахищений

Опис

   Комплектний круглий конектор SP13-6L на 6 контактів призначений для надійного з'єднання живлення, сигнальних ліній, датчиків, контролерів та іншого електронного обладнання. Комплект складається з панельної частини та кабельного штекера, які з'єднуються між собою за допомогою різьбової фіксації.

Роз'єм має 6 контактів діаметром 1 мм, розрахованих на номінальний струм до 5 А та робочу напругу до 125 В AC. Контактна група виконана з металу з позолоченим покриттям, що покращує електричний контакт, зменшує окиснення та сприяє стабільній роботі з'єднання протягом тривалого часу.

Конструкція SP13-6L передбачає ущільнювальні елементи та захист місця з'єднання від потрапляння вологи. Панельна частина комплекту оснащена окремою захисною кришкою, яка закриває контакти, коли кабельний штекер не підключений. Кабельний роз'єм має задню притискну гайку для фіксації кабелю діаметром приблизно 4-6,5 мм.

   Завдяки компактним розмірам, міцному корпусу, різьбовій фіксації та шести окремим електричним контактам SP13-6L добре підходить для промислової автоматики, переносного обладнання, зовнішніх електронних пристроїв, освітлення, датчиків та DIY-проєктів.

Основні характеристики

• Серія: SP13
• Модель: SP13-6L
• Тип виробу: круглий кабельний конектор
• Комплектація: панельна та кабельна частина
• Кількість контактів: 6
• Тип контактів: штирьові / гніздові
• Діаметр контактів: 1 мм
• Схема контактної групи: 1 мм x 6
• Номінальний струм: до 5 А
• Номінальна напруга: до 125 В AC
• Випробувальна напруга: 1000 В AC, 1 хв
• Опір ізоляції за маркуванням: 5 МОм
• Діаметр кабелю: 4-6,5 мм
• Тип монтажу панельної частини: гайка
• Тип монтажу кабельної частини: на кабель
• Спосіб підключення провідників: пайка
• Фіксація між роз'ємами: різьбова
• Захист контактів: захисна кришка
• Ущільнення: передбачене конструкцією
• Матеріал контактів: мідний сплав
• Покриття контактів: позолочене
• Корпус: пластиковий
• Колір корпусу: чорний / синій
• Виконання: пряме
• Кількість електричних ліній: 6
• Призначення: живлення та сигнальні лінії

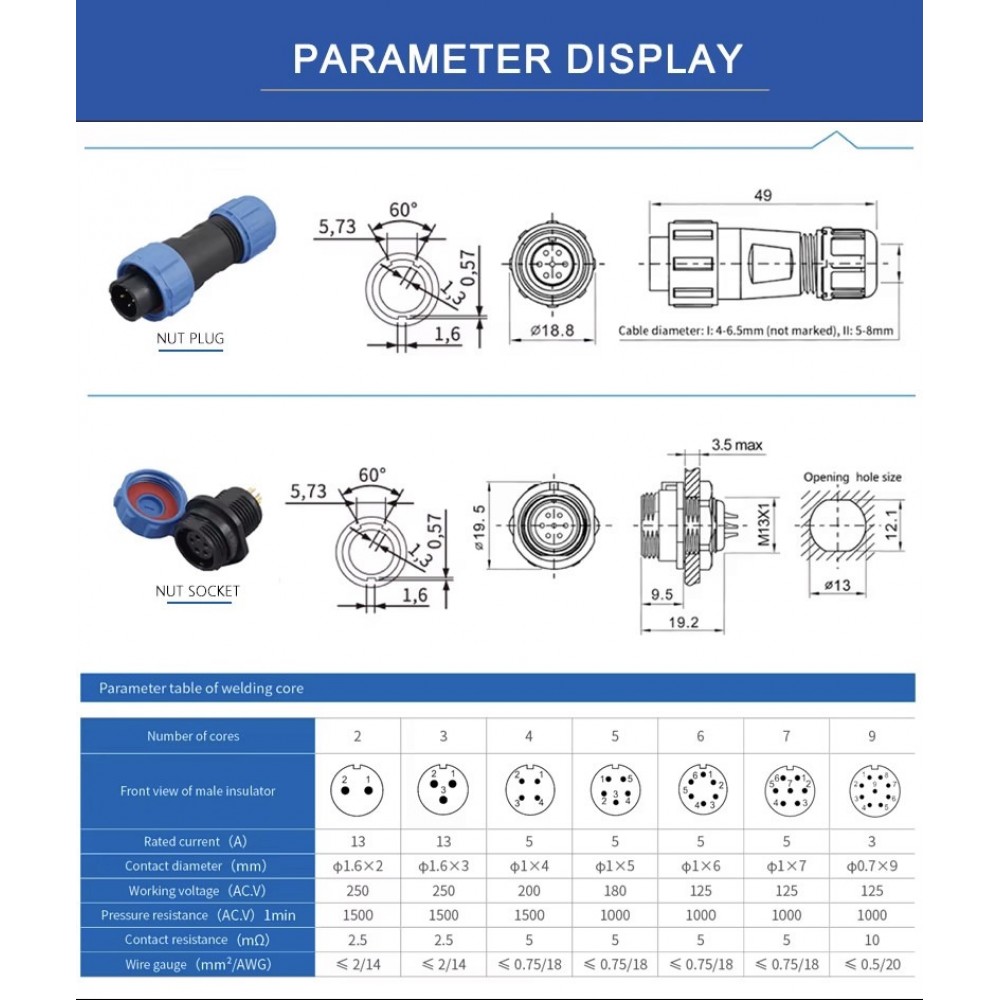

Специфікація

Особливості

   SP13-6L має шість окремих контактів, що дозволяє одночасно передавати декілька сигнальних або силових ліній через один компактний роз'єм. Це особливо зручно для підключення датчиків, двигунів із додатковими сигнальними лініями, контролерів та комплексних електронних модулів.

  Різьбова фіксація запобігає випадковому від'єднанню під час вібрації або механічного навантаження. Панельна частина має монтажну гайку, що забезпечує жорстку фіксацію на корпусі обладнання.

  Контакти з позолоченим покриттям мають хорошу стійкість до окиснення і забезпечують стабільний електричний контакт. Наявність ущільнення та захисної кришки додатково захищає контактну групу від пилу та вологи.

Переваги

• 6 незалежних електричних контактів
• Номінальний струм до 5 А
• Робоча напруга до 125 В AC
• Позолочені контакти
• Стійкість контактів до окиснення
• Різьбова фіксація з'єднання
• Захисна кришка панельної частини
• Ущільнювальна конструкція
• Надійне панельне кріплення
• Можливість монтажу кабелю діаметром 4-6,5 мм
• Підключення провідників методом пайки
• Компактні розміри
• Підходить для сигнальних і силових ліній
• Зручний для зовнішнього та промислового обладнання
• Розбірна конструкція

Призначення

   Конектор SP13-6L використовується для створення роз'ємних електричних з'єднань у пристроях, де необхідні компактність, механічна надійність та захист контактів від зовнішнього середовища.

Може застосовуватися для:

• датчиків;
• систем автоматизації;
• промислових контролерів;
• приводів;
• електродвигунів;
• LED-обладнання;
• освітлювальних систем;
• зарядних пристроїв;
• акумуляторного обладнання;
• переносної електроніки;
• лабораторного обладнання;
• зовнішніх електронних пристроїв;
• DIY-конструкцій;
• робототехніки.

Інструкція з використання

1. Розберіть кабельну частину конектора.
2. Попередньо надягніть на кабель задню гайку та ущільнювальні елементи.
3. Зніміть необхідну частину зовнішньої ізоляції кабелю.
4. Підготуйте та залудіть окремі провідники.
5. Визначте необхідну розпайку контактів.
6. Припаяйте кожен провідник до відповідного контакту.
7. Перевірте відсутність перемичок із припою між сусідніми контактами.
8. Зберіть кабельний роз'єм.
9. Затягніть задню гайку для фіксації кабелю та ущільнення вводу.
10. Встановіть панельну частину в корпус обладнання.
11. Зафіксуйте її монтажною гайкою.
12. З'єднайте обидві частини роз'єму.
13. Закрутіть синю фіксувальну гайку до надійного з'єднання.
14. Перед подаванням живлення перевірте правильність розпайки мультиметром.

Важливо перед підключенням

Перед монтажем необхідно заздалегідь визначити призначення кожного з 6 контактів та використовувати однакову схему розпайки на обох частинах конектора.

Особливо важливо перевірити:

• призначення кожного контакту;
• полярність живлення;
• робочу напругу;
• максимальний струм кожної лінії;
• відсутність короткого замикання;
• діаметр використовуваного кабелю;
• якість пайки;
• надійність затягування задньої гайки.

Не допускається перевищення номінального струму 5 А на контакт.

Якщо конектор використовується у вологому середовищі, необхідно правильно встановити всі ущільнювальні елементи та повністю затягнути різьбові частини.

Сумісні кабелі

Конектор розрахований на кабель із зовнішнім діаметром приблизно:

4-6,5 мм

Можуть використовуватися:

• багатожильні сигнальні кабелі;
• комбіновані кабелі живлення та сигналу;
• шестижильні кабелі;
• кабелі керування;
• кабелі для датчиків;
• кабелі для систем автоматизації;
• гнучкі монтажні кабелі.

Фактичний переріз окремої жили потрібно підбирати відповідно до допустимого струму та внутрішніх розмірів контактів.

Сумісні пристрої

• Промислові контролери
• Датчики
• Електроприводи
• Мотори
• Електронні блоки керування
• LED-контролери
• Освітлювальні системи
• Зарядні пристрої
• Акумуляторне обладнання
• Робототехнічні системи
• CNC обладнання
• DIY електроніка
• Лабораторні пристрої
• Зовнішні електронні модулі
• Переносне обладнання
• Пристрої з багатоканальним підключенням
