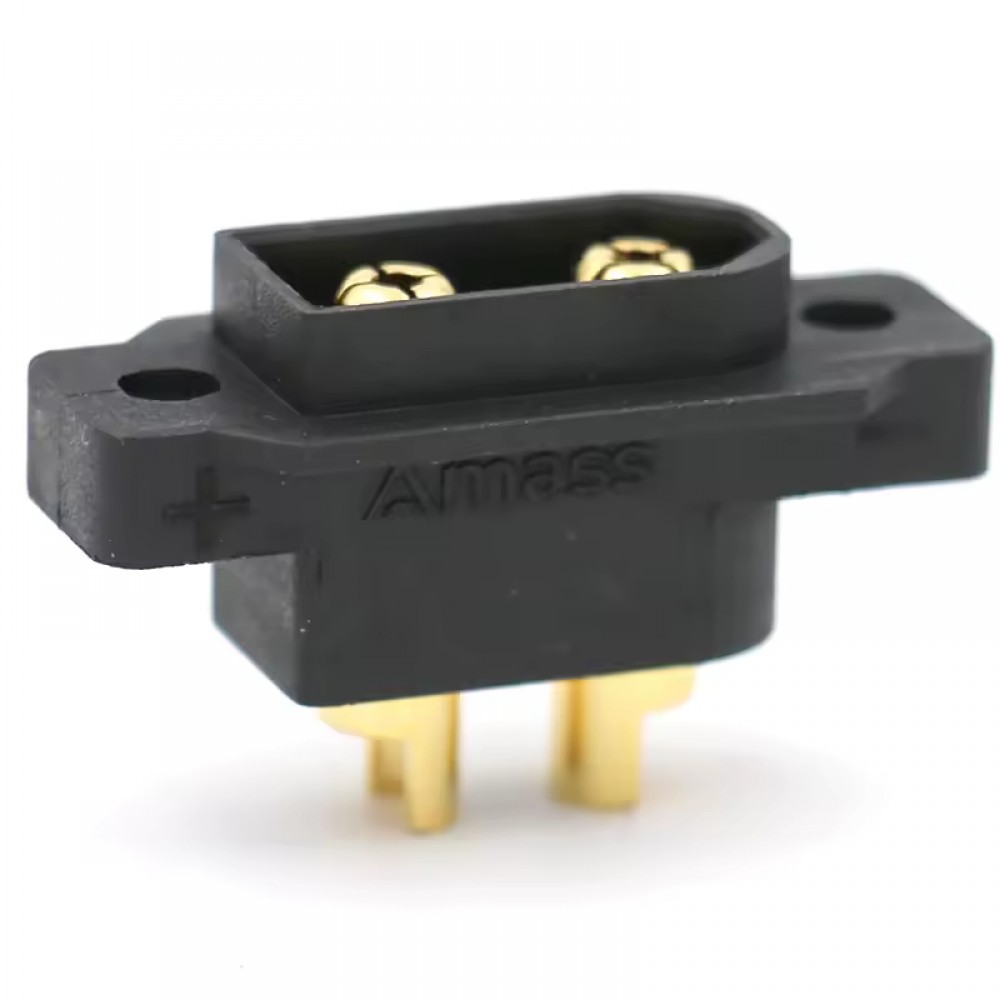

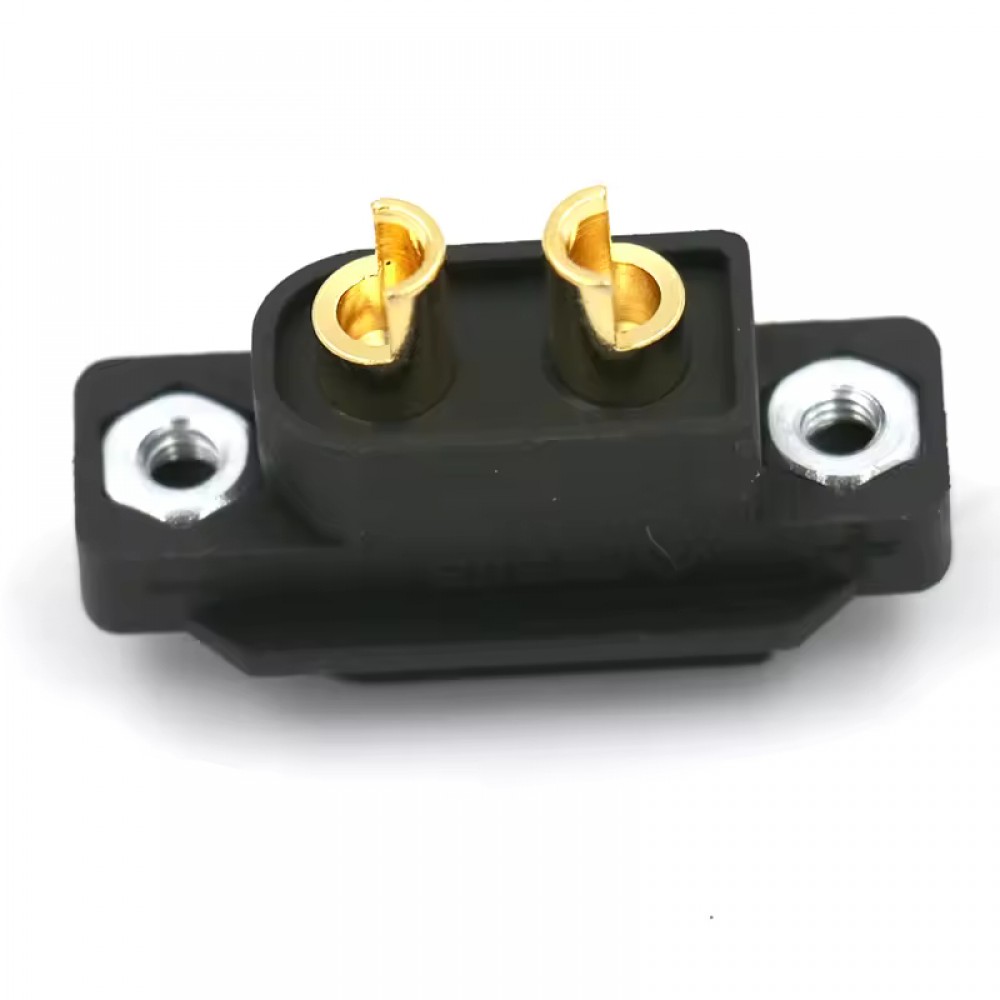

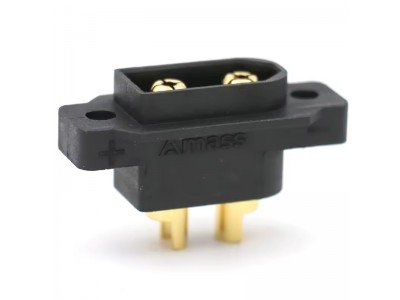

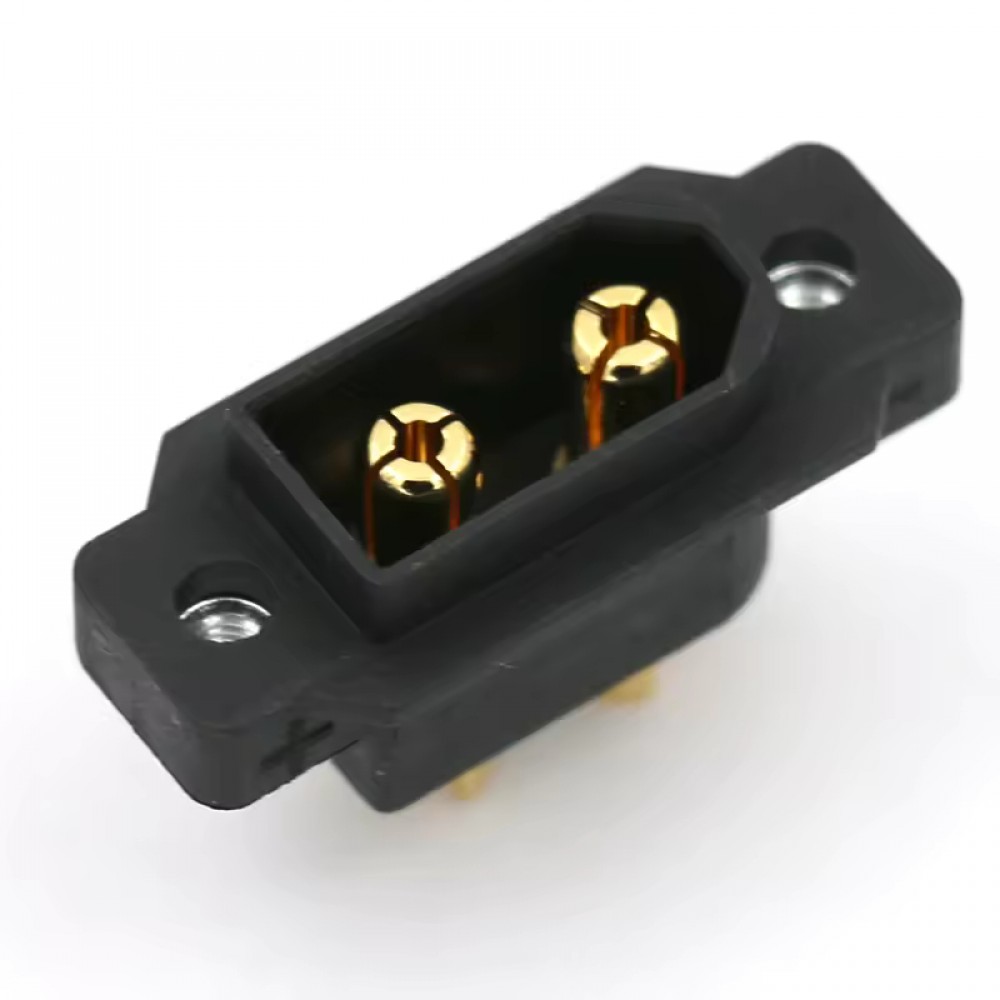

Потужний конектор XT60EW-M1 (чорний) — вбудовуваний силовий роз'єм з монтажним фланцем
Опис
Конектор XT60EW-M1 чорного кольору - силовий роз'єм з монтажним фланцем, призначений для установки в корпус пристрою. Має позолочені контактні ніжки та надійний поліамідний корпус з отвором під гвинтове кріплення. Сумісний із стандартом XT60, витримує високі струмові навантаження до 60 А. Застосовується у дронах, батарейних блоках, зарядних станціях, силових модулях.
Основні характеристики
- Тип: XT60EW-M1 (вбудовуваний, male)
- Колір: чорний
- Форм-фактор: з фланцем для кріплення (в корпус)
- Кількість контактів: 2 (позитивний і негативний)
- Максимальний струм: до 60 А
- Максимальна напруга: до 500 В
- Матеріал корпусу: нейлон (PA) з термостійкістю
- Матеріал контактів: мідь, позолочена
- Температурний діапазон: -20°C...+120°C
- Сумісність: стандарт XT60, зокрема XT60F, XT60E, XT60PW
Специфікація
| Параметр | Значення |
|---|---|
| Тип роз'єму | XT60EW-M1 |
| Форм-фактор | Вбудовуваний (з фланцем) |
| Кількість контактів | 2 |
| Максимальний струм | до 60 А |
| Максимальна напруга | до 500 В |
| Матеріал корпусу | Термостійкий нейлон (PA) |
| Матеріал контактів | Позолочена мідь |
| Температура експлуатації | -20°C...+120°C |

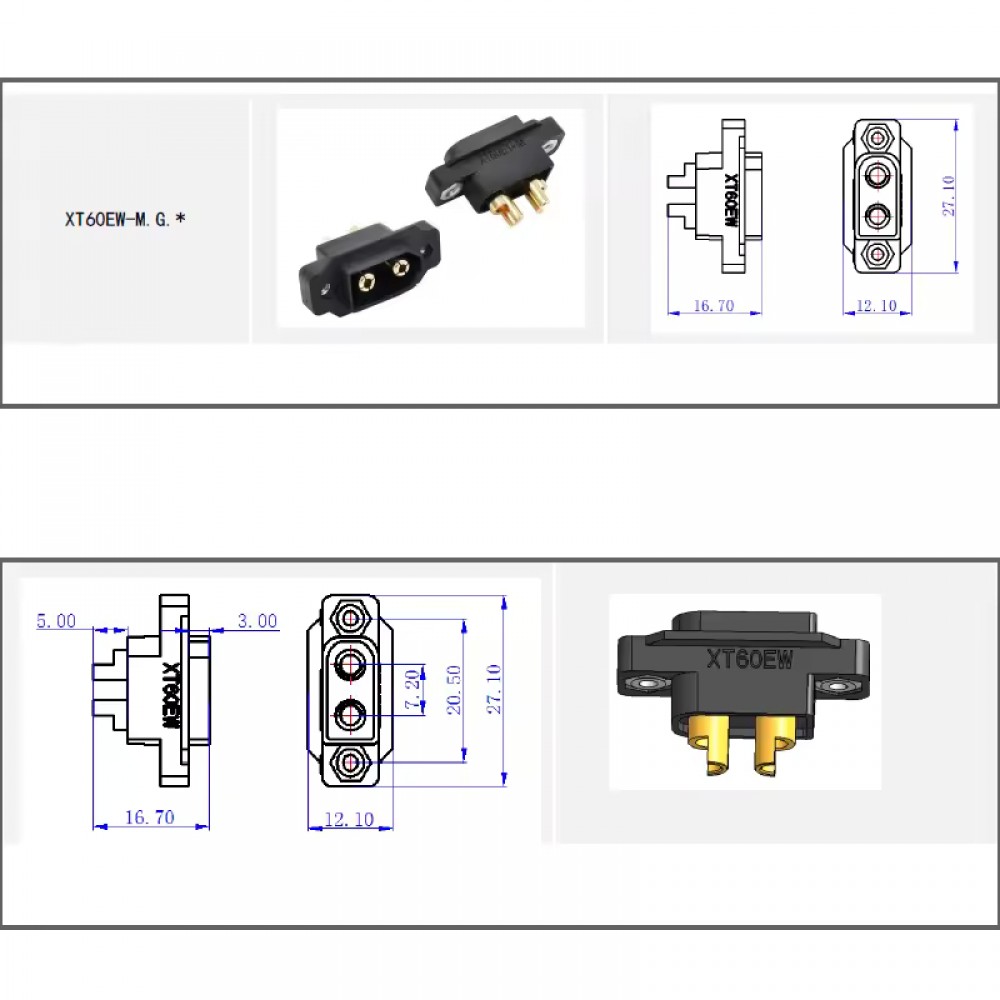

| Габарити (згідно креслення) | 27.1 x 12.1 мм (фланець) |
| Монтаж | Гвинтове кріплення в корпус |
| Колір | Чорний |
Інструкція
- Підготуйте отвір у корпусі згідно креслення (рекомендоване: 20.5×7.2 мм).
- Встановіть конектор XT60EW-M1 з внутрішнього боку корпусу.
- Закріпіть за допомогою гвинтів М2 або М2.5 через монтажні отвори фланця.
- Під'єднайте кабелі до контактів пайкою.
- За потреби зафіксуйте термозбіжною трубкою або герметиком.
