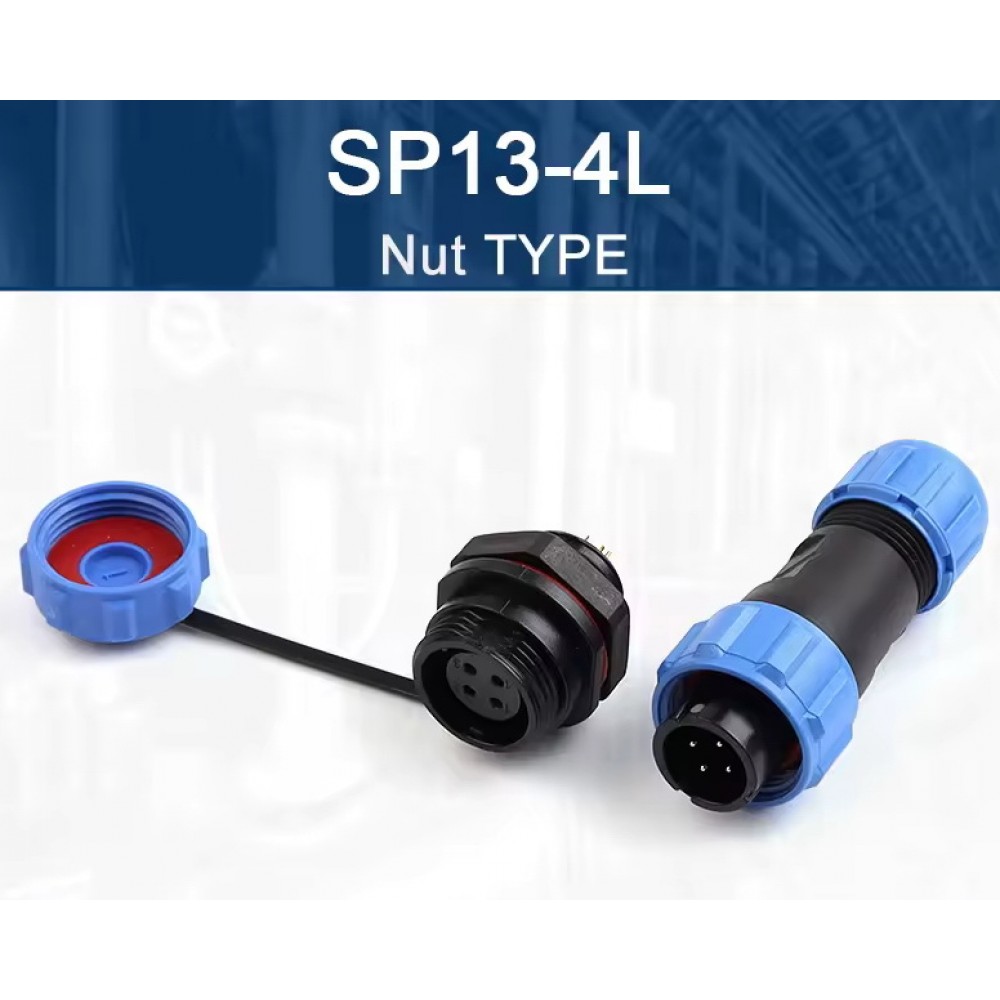

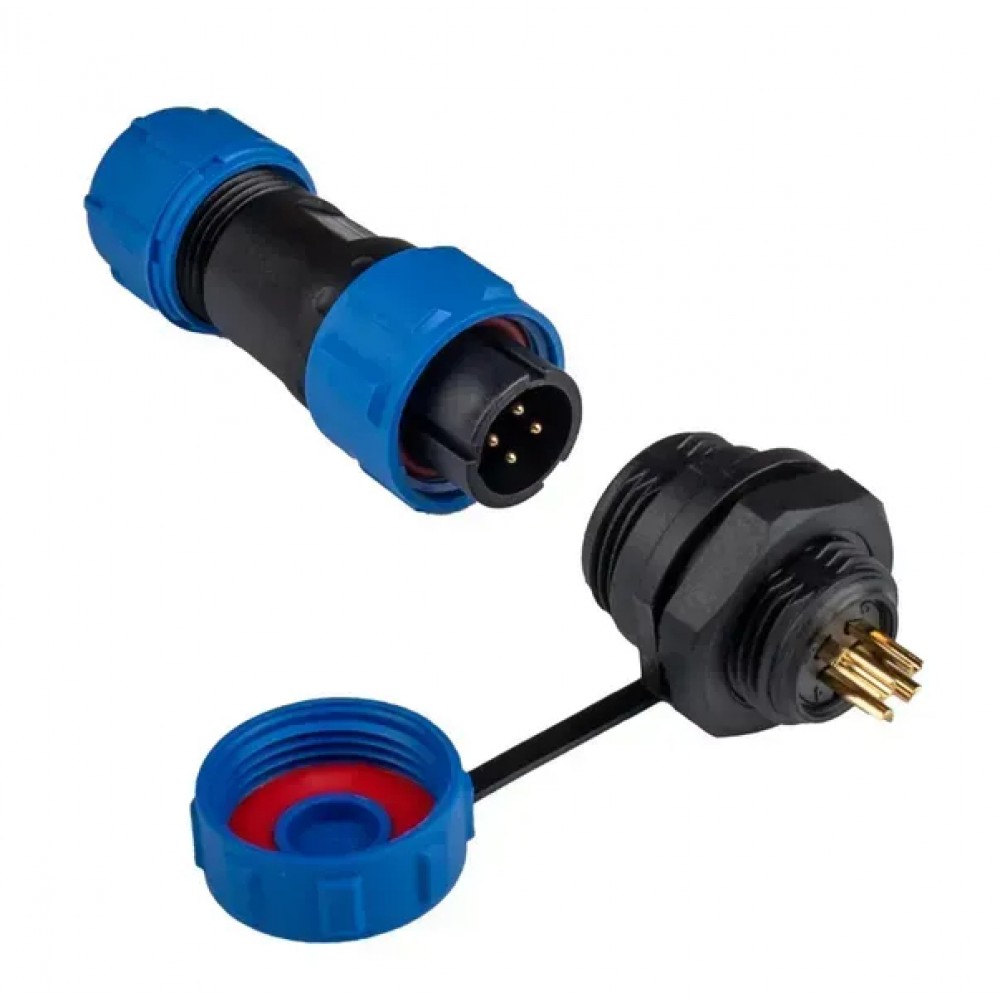

Конектор SP13-4L 4pin комплект водонепроникний IP68
Опис
Конектор SP13-4L 4pin IP68 є герметичним круглим роз'ємом для надійного з'єднання кабелів у складних умовах експлуатації. Комплект складається з кабельної та панельної частин із різьбовою фіксацією. Завдяки ступеню захисту IP68 роз'єм забезпечує захист від пилу, вологи та короткочасного занурення у воду. Використовується в системах автоматизації, освітленні, телекомунікаційному обладнанні, датчиках, промисловій електроніці та зовнішніх пристроях.
Основні характеристики
- Тип роз'єму: SP13-4L
- Кількість контактів: 4 pin
- Комплектація: кабельна вилка + панельне гніздо
- Тип з'єднання: різьбове
- Ступінь захисту: IP68
- Матеріал корпусу: PA66 (інженерний пластик)
- Матеріал контактів: латунь із позолотою
- Тип монтажу панельної частини: гайкове кріплення
- Тип контактів: паяльні
- Робоча напруга: до 250 В
- Номінальний струм: до 5 А
- Опір контактів: ≤10 мОм
- Опір ізоляції: ≥1000 МОм
- Діелектрична міцність: 1500 В AC
- Діапазон температур: -25°C...+85°C
- Колір корпусу: чорний із синіми гайками
- Багаторазове підключення та відключення
- Захист від вібрацій та механічних впливів
Специфікація
| Параметр | Значення |
|---|---|
| Модель | SP13-4L |
| Тип | Герметичний круглий конектор |
| Кількість контактів | 4 pin |
| Ступінь захисту | IP68 |
| Тип фіксації | Різьбовий |
| Матеріал контактів | Позолочена латунь |
| Матеріал корпусу | PA66 |
| Номінальний струм | 5 А |
| Робоча напруга | 250 В |
| Опір контактів | ≤10 мОм |
| Опір ізоляції | ≥1000 МОм |
| Випробувальна напруга | 1500 В AC |
| Монтаж панельної частини | Через отвір із гайкою |
| Температура експлуатації | -25°C...+85°C |
| Колір | Чорний/синій |
| Клас захисту | Пиловологозахищений |
Інструкція
- Виконайте монтаж панельної частини в підготовлений отвір.
- Закріпіть роз'єм комплектною гайкою.
- Припаяйте дроти до відповідних контактів згідно зі схемою підключення.
- Встановіть кабель у кабельну частину конектора.
- Затягніть ущільнювальну гайку для забезпечення герметичності.
- З'єднайте обидві частини та зафіксуйте різьбовим кільцем.
- Переконайтеся у правильності підключення перед подачею живлення.
конектор SP13-4L, роз'єм SP13 4 pin, водонепроникний конектор IP68, герметичний роз'єм 4 контакти, SP13 4pin комплект, круглий конектор IP68, роз'єм для зовнішнього монтажу, конектор для датчиків, роз'єм для автоматики, герметичний кабельний роз'єм, панельний роз'єм SP13, водозахищений конектор, роз'єм для LED освітлення, промисловий конектор 4 pin, роз'єм для телеметрії, SP13 male female, конектор для електроніки, роз'єм із різьбовою фіксацією, герметичний електричний роз'єм, кабельний конектор IP68
SP13-4L 4pin, SP13 waterproof connector, IP68 connector 4 pin, герметичний конектор SP13, круглий роз'єм IP68, водонепроникний роз'єм 4 контакти, SP13 panel connector, SP13 cable connector, industrial waterproof connector, electrical connector IP68, роз'єм для автоматики, конектор для зовнішнього використання, водозахищений електричний роз'єм, герметичний кабельний конектор, SP13 male female connector, промисловий роз'єм 4 pin, круглий герметичний конектор, конектор для освітлення, пиловологозахищений роз'єм, SP13 4 контакти
| Конектори | |
| Діаметр контакту, мм | 1.8 - 3.0 мм |
| Номінальний струм, А | 5.0 Ампер |
| Номінальна напруга, В | 250 Вольт |
| Максимальна напруга, В | 1500.0 Вольт |
| Опір контакту/ізоляції, МОм | 2/2000 |
| Діаметр кабель, мм | 4–6.5 мм (тип I) або 5–8 мм (тип II) |
