Скорочений опис
Багатоканальне з'єднання: Конектор GX16 8pin bulkhead комплект (250V, 5A) Опис Конектор GX16 з 8 контактами - надійне кругле з’єднання з різьбовою фіксацією та панельним кріпленням (bulkhead). Ідеально підходит... Читати далі...
Характеристики
- Код товару: 4901103
- Наявність: На складі 4
Багатоканальне з'єднання: Конектор GX16 8pin bulkhead комплект (250V, 5A)
Опис

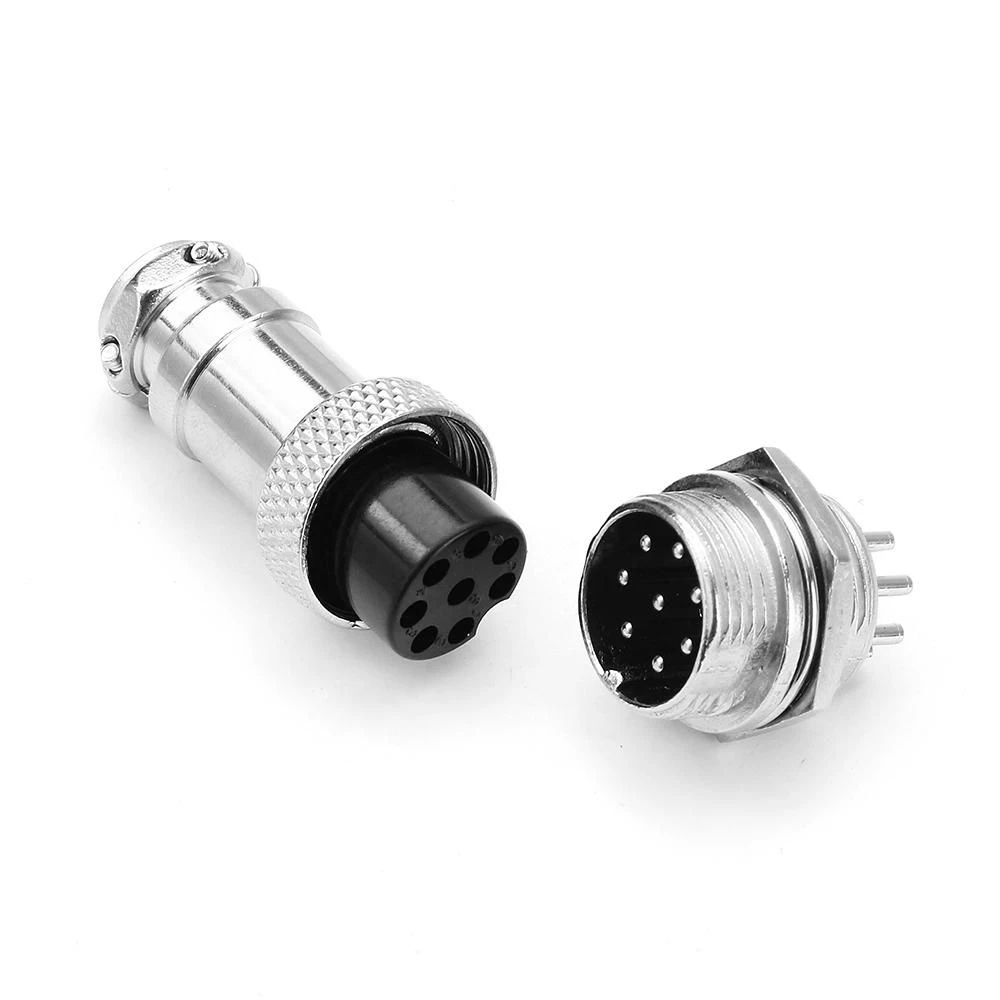

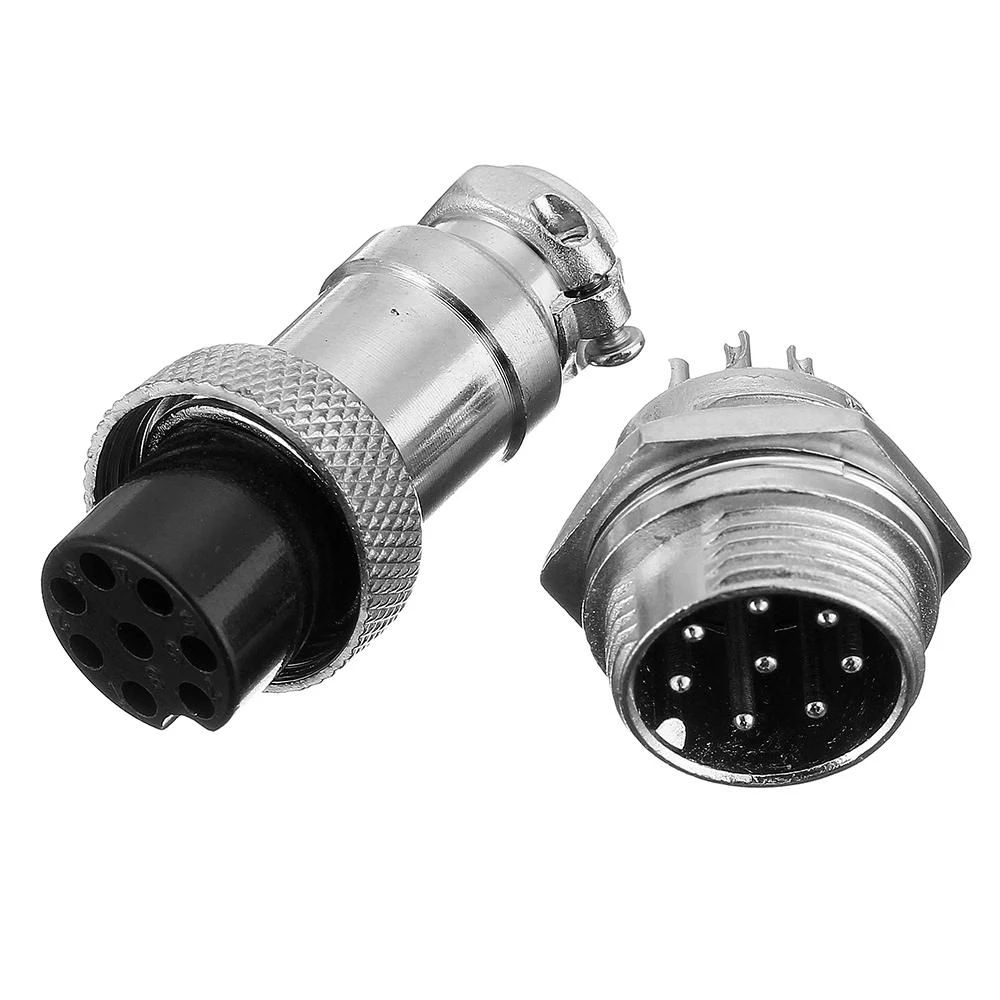

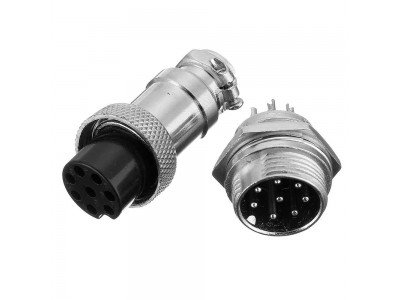

Конектор GX16 з 8 контактами - надійне кругле з’єднання з різьбовою фіксацією та панельним кріпленням (bulkhead). Ідеально підходить для передачі керуючих сигналів, живлення або даних у промисловій електроніці, приладах, освітленні та обладнанні. Комплект включає панельну розетку (female) і кабельний штекер (male).
Основні характеристики
- Модель: GX16-8
- Кількість контактів: 8
- Номінальна напруга: до 250V AC
- Номінальний струм: до 5A
- Матеріал корпусу: нікельований цинковий сплав
- Матеріал контактів: латунь із нікелевим покриттям
- Матеріал ізоляції: бакеліт
- Тип монтажу: bulkhead (панельний)
- Тип з'єднання: різьбове з фіксатором
- Діаметр монтажного отвору: Ø16 мм
- Сумісний діаметр кабелю: 6–8 мм
- Температурний діапазон: –40…+85°C
- Опір ізоляції: ≥2000 МОм (DC500V)
- Діелектрична міцність: AC1500V (1 хв)
- Кількість циклів з’єднання: ≥500
- Ступінь захисту: IP40
Специфікація
| Параметр | Значення |
|---|---|
| Тип конектора | GX16 8pin |
| Кількість контактів | 8 |
| Номінальна напруга | до 250 В AC |
| Номінальний струм | до 5 А |
| Опір ізоляції | ≥2000 МОм при DC500V |
| Діелектрична міцність | AC1500V (1 хв) |
| Матеріал контактів | Латунь, нікельоване покриття |
| Матеріал ізоляції | Бакеліт |
| Матеріал корпусу | Нікельований цинковий сплав |
| Тип з'єднання | Різьбове з фіксатором |
| Тип монтажу | Панельний (bulkhead) + кабельний |
| Діаметр монтажного отвору | Ø16 мм |
| Діаметр кабелю | 6 – 8 мм |
| Температурний діапазон | –40…+85°C |
| Циклів з'єднання | ≥500 |
| Ступінь захисту | IP40 |
| Упаковка | Комплект: розетка + штекер |
Інструкція
- Встановіть розетку у монтажний отвір Ø16 мм, закріпивши гайкою зсередини.
- Підключіть дроти до контактів обох частин конектора методом пайки.
- Одягніть на кабель фіксуючий ковпачок, зберіть штекер.
- З'єднайте розетку і штекер, затягніть фіксатор вручну.
- Перед використанням перевірте схему контактів і полярність.
GX16 8pin, конектор GX16, металевий роз’єм GX16, GX16 комплект, GX16 bulkhead, панельний роз’єм GX16, роз’єм для керуючих сигналів, 8-контактний конектор GX16, GX16 мама тато, GX16 8p роз’єм, GX16 16мм 8 контактів, круглий роз’єм GX16, промисловий конектор GX16, роз’єм GX16 на панель, GX16 розетка штекер, GX16 8 контактів роз’єм, GX16 з різьбовим з’єднанням, GX16 250V 5A, GX16 IP40
gx16 8pin купити, роз’єм gx16 8 контактів, gx16 8pin комплект, gx16 8pin bulkhead, gx16 панельний роз’єм 8pin, gx16 8pin для керування, круглий промисловий конектор 8pin, роз’єм gx16 на 8 пінів, gx16 мама тато 8pin, gx16 багатоконтактний, електричний конектор gx16, gx16 8pin ip40, роз’єм gx16 250v 5a, gx16 16mm 8pin, конектор gx16 для сигналів, gx16 швидкоз’ємний роз’єм
| Конектори | |
| Діаметр контакту, мм | 1.2 мм |
| Номінальний струм, А | до 5А |
| Максимальна напруга, В | AC1500V протягом 1 хвилини |
| Опір контакту/ізоляції, МОм | ≥2000 МОм (при DC500V) |
| Діаметр кабель, мм | Сумісний діаметр кабелю: 6–8 мм |
