Скорочений опис
Міцне з'єднання для техніки: Конектор GX16 2pin bulkhead комплект (250V, 5A) Опис Комплект конекторів GX16 2pin (штекер + розетка) — це промислове кругле з’єднання з різьбовою фіксацією, призначене для передачі ... Читати далі...
Характеристики
- Код товару: 4901101
- Наявність: На складі 13
Міцне з'єднання для техніки: Конектор GX16 2pin bulkhead комплект (250V, 5A)
Опис

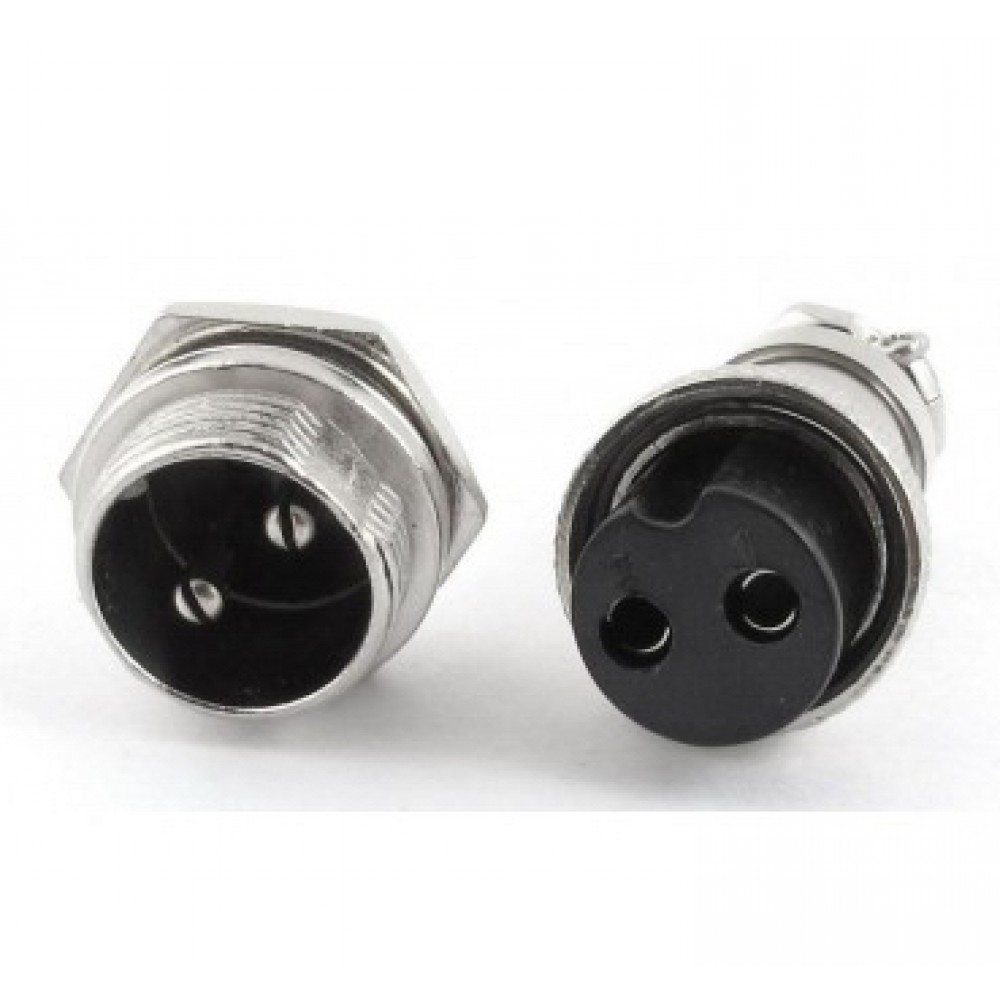

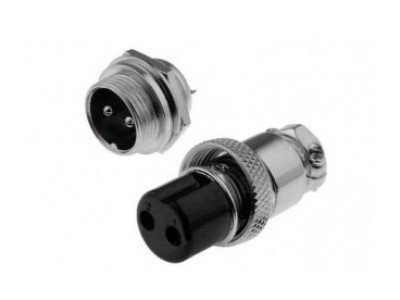

Комплект конекторів GX16 2pin (штекер + розетка) — це промислове кругле з’єднання з різьбовою фіксацією, призначене для передачі живлення або сигналів. Розетка має панельне кріплення (bulkhead), що ідеально підходить для корпусного монтажу в приладах, блоках живлення, інструментах тощо.
Основні характеристики
- Модель: GX16-2
- Кількість контактів: 2
- Струм: до 5A
- Напруга: до 250V AC
- Опір ізоляції: ≥2000 МОм (при DC500V)
- Електрична міцність: витримує AC1500V протягом 1 хвилини
- Матеріал контактів: латунь з нікелевим покриттям
- Матеріал ізоляції: бакеліт (чорний)
- Матеріал корпусу: цинковий сплав, нікельоване покриття
- Тип з’єднання: різьбове з фіксатором (гвинтова муфта)
- Монтаж: розетка – панельне кріплення, штекер – кабельне
- Температурний діапазон: –40…+85°C
- Кількість циклів з'єднання: ≥500
- Сумісний діаметр кабелю: 6–8 мм
- Фіксація проводу: гвинтова (пайка)
- Ступінь захисту: IP40 (без додаткової герметизації)
Специфікація
| Параметр | Значення |
|---|---|
| Тип конектора | GX16 2pin |
| Кількість контактів | 2 |
| Номінальна напруга | до 250 В AC |
| Номінальний струм | до 5 А |
| Опір ізоляції | ≥2000 МОм при DC500V |
| Електрична міцність | AC1500V протягом 1 хвилини |
| Матеріал контактів | Латунь, нікельоване покриття |
| Матеріал ізоляції | Бакеліт |
| Матеріал корпусу | Нікельований цинковий сплав |
| Спосіб з'єднання | Різьбове з фіксатором |
| Тип монтажу | Панельний (bulkhead) + кабельний |
| Діаметр монтажного отвору | Ø16 мм |
| Діапазон температур | –40…+85°C |
| Діаметр кабелю | 6 – 8 мм |
| Циклів підключення | ≥500 |
| Захист від пилу/вологи | IP40 |
| Упаковка | Комплект (розетка + штекер) |
Інструкція
- Встановіть розетку у відповідний отвір Ø16 мм і зафіксуйте гайкою.
- Провід з боку штекера під'єднується пайкою до контактів.
- Одягніть фіксуючу кришку, вставте кабель та зафіксуйте обжимом.
- Поєднайте штекер і розетку, зафіксувавши муфту з різьбою вручну.
GX16 2pin, конектор GX16, металевий роз'єм GX16, GX16 комплект, GX16 bulkhead, панельний роз’єм GX16, роз'єм для живлення GX16, промисловий конектор GX16, GX16 2 pin комплект, GX16 мама тато, GX16 гніздо штекер, GX16 2p роз’єм, швидкоз’ємний конектор GX16, круглий роз'єм GX16, GX16 16мм, електричний роз'єм GX16, промисловий з’єднувач GX16, GX16 male female, GX16 розетка панельна, роз'єм GX16 з фіксатором
купити gx16 2pin комплект, gx16 2pin панельний, gx16 2pin bulkhead, gx16 роз'єм живлення, gx16 круглий роз'єм, gx16 промисловий роз'єм, gx16 16мм штекер, gx16 роз'єм мама тато, gx16 2 пін роз’єм, роз’єм живлення gx16 2p, металевий конектор gx16, gx16 гніздо штекер, gx16 конектор з фіксатором, gx16 панельне підключення, роз’єм на панель gx16, gx16 male female комплект, конектор для живлення gx16, промислове з’єднання gx16, gx16 250v 5a, gx16 кабельний роз'єм
| Конектори | |
| Діаметр контакту, мм | 1.2 мм |
| Номінальний струм, А | до 5А |
| Максимальна напруга, В | AC1500V протягом 1 хвилини |
| Опір контакту/ізоляції, МОм | ≥2000 МОм (при DC500V) |
| Діаметр кабель, мм | Сумісний діаметр кабелю: 6–8 мм |
