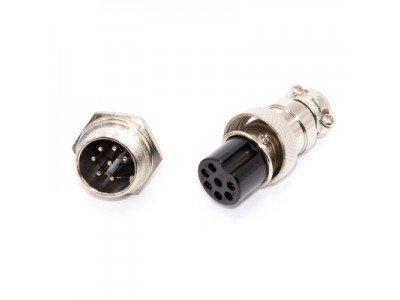

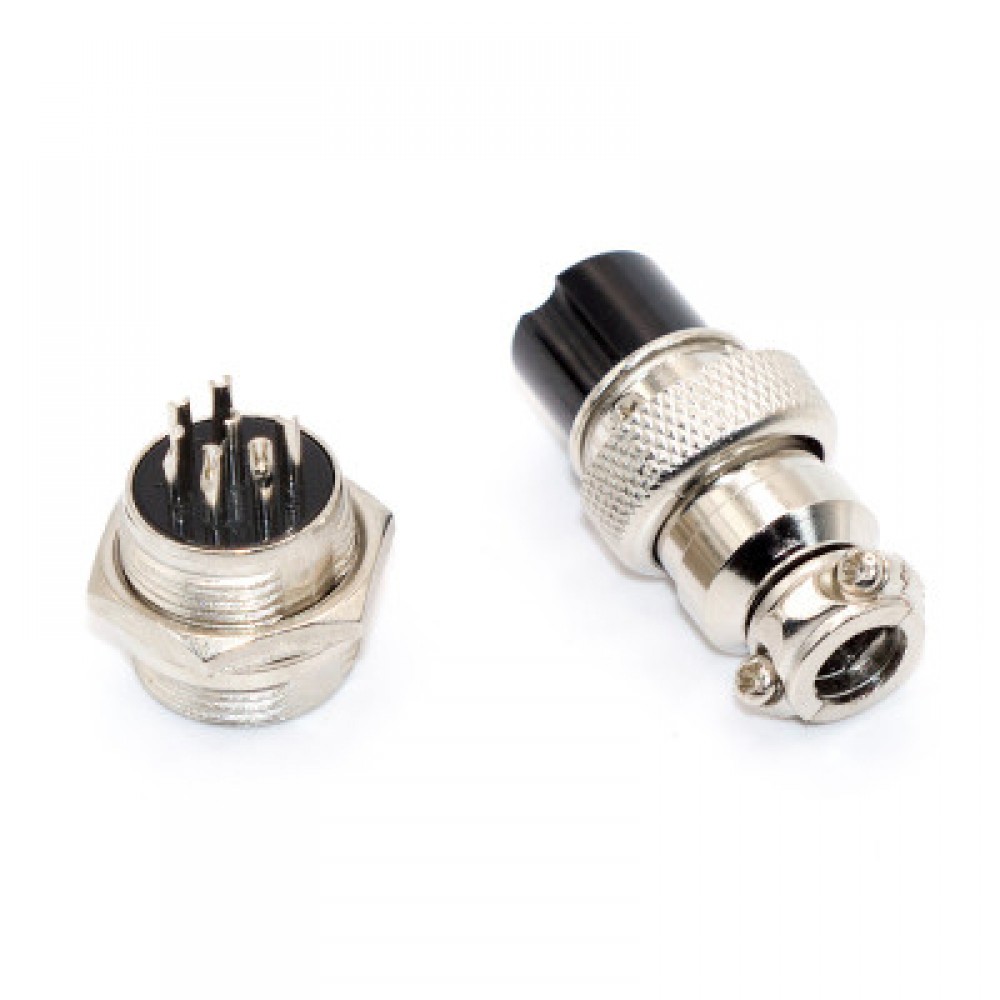

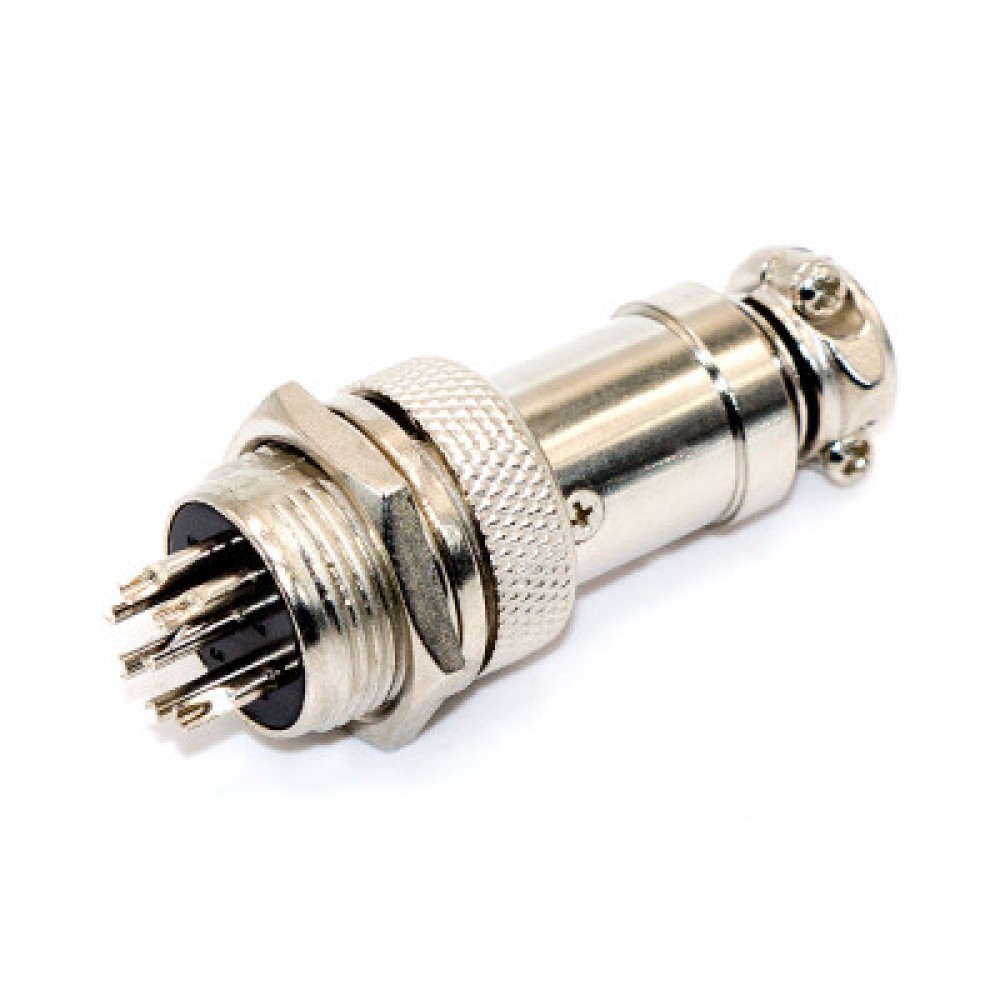

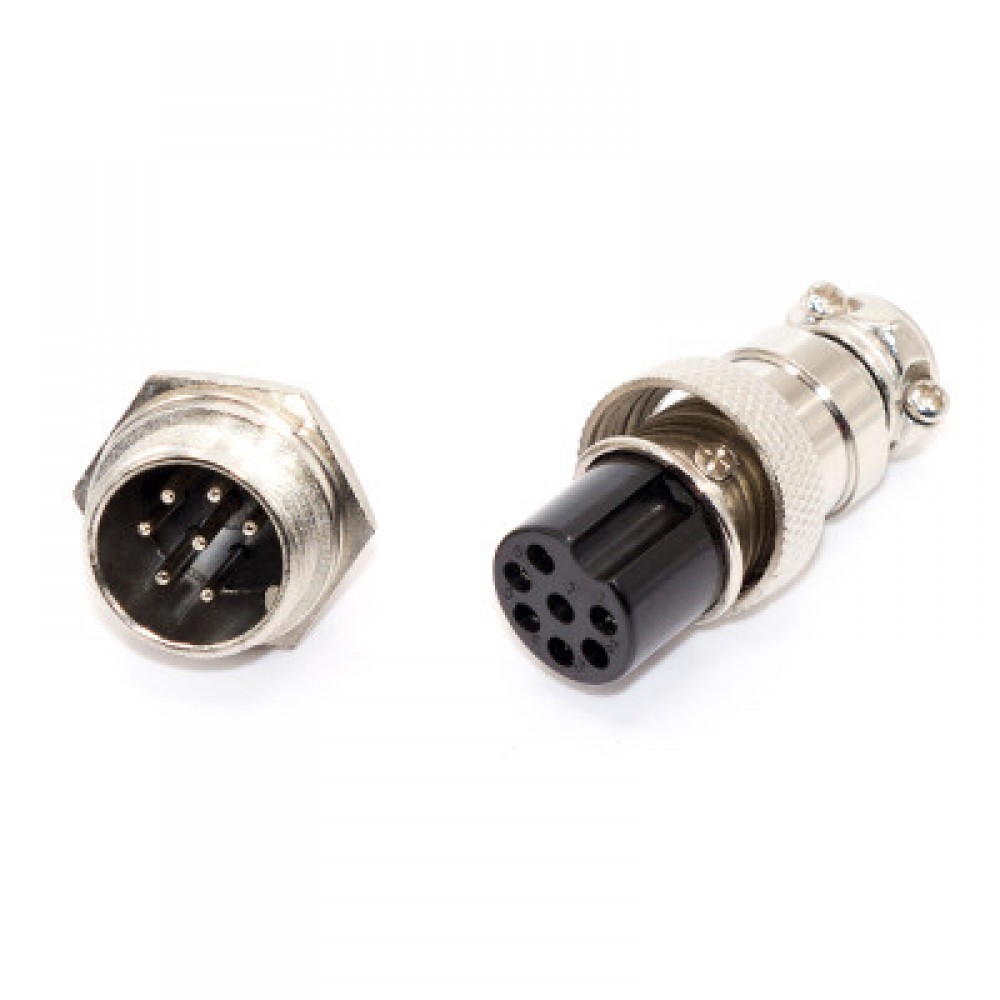

Конектор GX16 7pin bulkhead, панельний, комплект (вилка + розетка)
Опис
Конектор GX16 7pin bulkhead призначений для надійного зʼєднання багатожильних кабелів у сигнальних та живильних лініях. Комплект складається з панельної розетки GX16 з фіксацією на корпусі та кабельної вилки з накидною гайкою. Забезпечує стабільний електричний контакт та механічну фіксацію за рахунок різьбового зʼєднання.
Основні характеристики
- Тип виробу: круглий багатоконтактний конектор
- Серія: GX16
- Кількість контактів: 7 pin
- Тип монтажу розетки: панельний (bulkhead)
- Тип зʼєднання: різьбове
- Різьба панельної частини: M16
- Матеріал корпусу: метал
- Матеріал контактів: мідний сплав
- Покриття контактів: нікелювання
- Тип контактів: пайка
- Максимальна напруга: 250 V AC
- Максимальний струм: до 5 A
- Діаметр кабельного вводу: до 6 мм
- Фіксація кабелю: затискна гайка
- Робоча температура: від -25 до +85 °C
Специфікація
| Параметр | Значення |
|---|---|
| Серія | GX16 |
| Кількість контактів | 7 |
| Тип розетки | Панельна, bulkhead |
| Тип вилки | Кабельна |
| Різьба | M16 |
| Габарит гайки | S19 |
| Діаметр монтажного отвору | 16 мм |
| Загальна довжина вилки | 36 мм |
| Діаметр корпусу | 18 мм |
| Тип підключення | Пайка |
| Максимальна напруга | 250 V |
| Максимальний струм | 5 A |
Інструкція
- Встановити панельну розетку у монтажний отвір корпусу діаметром 16 мм
- Зафіксувати розетку гайкою з внутрішньої сторони корпусу
- Запаяти провідники до контактів вилки згідно нумерації
- Зібрати корпус вилки та зафіксувати кабель затискною гайкою
- Зʼєднати вилку з розеткою та закрутити накидну гайку до повної фіксації
конектор GX16 7pin, GX16 7 контактів, панельний конектор GX16, GX16 bulkhead, круглий конектор 7 pin, металевий конектор GX16, GX16 розетка і вилка, GX16 для кабелю, промисловий конектор GX16, конектор M16 7pin, GX16 пайка, GX16 різьбовий, GX16 комплект, багатоконтактний конектор, GX16 корпус метал
GX16 7pin конектор, конектор GX16 bulkhead, панельний GX16 7pin, GX16 7 контактів комплект, круглий конектор GX16, GX16 розетка панельна, GX16 кабельна вилка, GX16 M16, конектор для сигналів GX16, промисловий GX16 7pin, GX16 металевий, GX16 пайка контактів, GX16 для електроніки, GX16 для живлення, GX16 для обладнання
| Конектори | |
| Діаметр контакту, мм | 1.2 мм |
| Номінальний струм, А | до 5А |
| Максимальна напруга, В | AC1500V протягом 1 хвилини |
| Опір контакту/ізоляції, МОм | ≥2000 МОм (при DC500V) |
| Діаметр кабель, мм | Сумісний діаметр кабелю: 6–8 мм |
