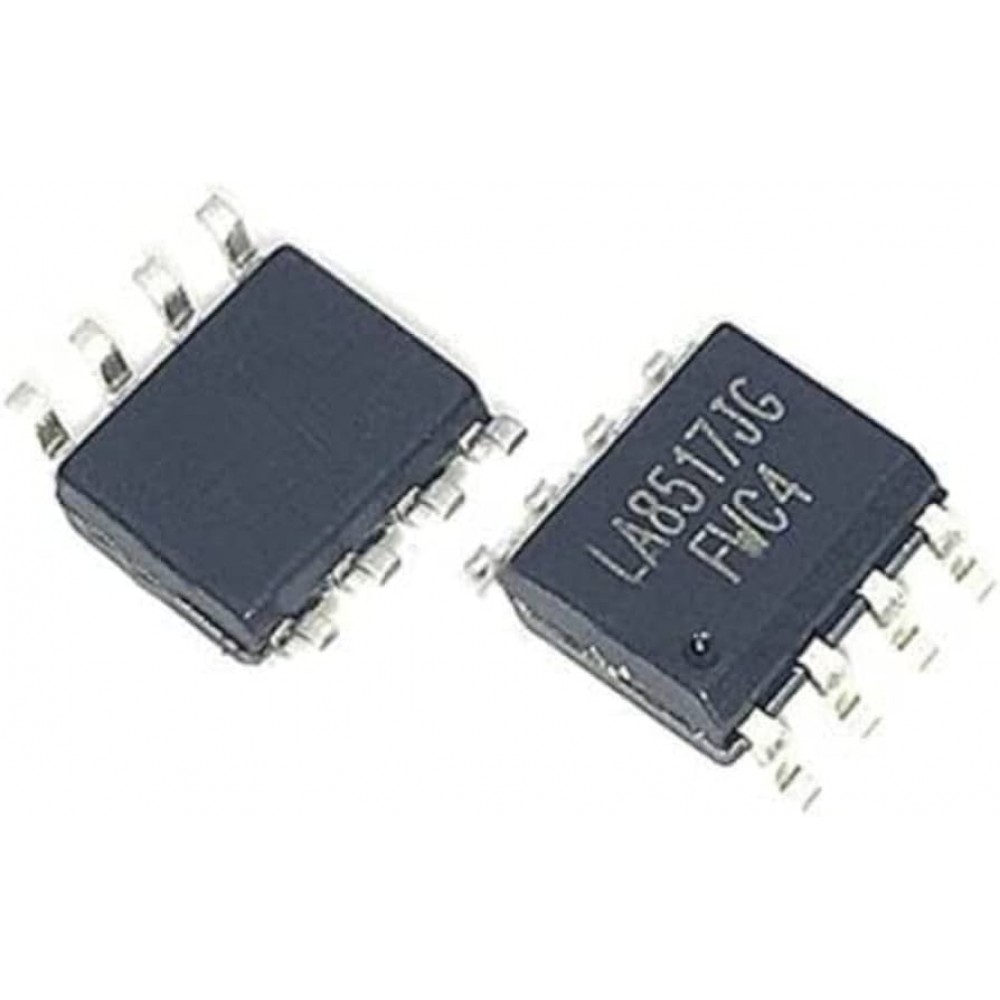

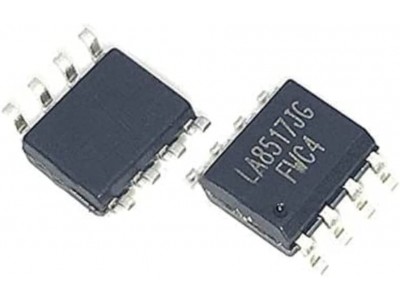

LA8517JG || DC-DC перетворювач SOP-8

Повний опис

  LA8517 - перетворювач постійного струму типу step-down з режимом керування напругою, здатний забезпечувати вихідний струм до 3A. Він працює на фіксованій частоті 300 кГц, підтримує широкий діапазон вхідних напруг (3.6–23 В) та забезпечує регульовану вихідну напругу (від 0.8 В до VIN). Завдяки низькому споживанню струму, інтегрованим захистам (від короткого замикання, перевантаження та перегріву) і високій ефективності, LA8517 ідеально підходить для сучасних низьковольтних додатків.

Основні характеристики

• Регульована вихідна напруга від 0.8 В до VIN.
• Вхідна напруга: 3.6–23 В.
• Максимальний вихідний струм: 3 А.
• Частота генерації: 300 кГц.
• Низький струм споживання: 3 мА (робота) та 1 мкА (вимкнено).
• Вбудований MOSFET із низьким RDS(ON) для високої ефективності.
• Підтримка керамічних конденсаторів з низьким ESR.
• Захисти: обмеження струму, коротке замикання, термозахист.
• 100% робочий цикл для умов низького падіння напруги.
• У компактному корпусі SOP-8.

Специфікації

Інструкція

1. Встановіть вхідну напругу в межах від 3.6 В до 23 В.
2. Підключіть конденсатори з низьким ESR на вході та виході для стабільної роботи.
3. Використовуйте резистори для налаштування вихідної напруги відповідно до формули:
   VOUT = VFB × (1 + R1/R2), де VFB = 0.8 В.
4. Використовуйте зразки схем для оптимальної інтеграції в систему.
5. Забезпечте належне охолодження, якщо очікується значне нагрівання.

   LA8517, step-down DC-DC перетворювач, регульований вихід, низький ESR, 3 А струм, SOP-8 корпус, термозахист, ефективність 91%, 300 кГц генерація, перетворювач напруги, інтегрований MOSFET.

LA8517, перетворювач 3 А, step-down DC-DC, 300 кГц, низький ESR, інтегрований MOSFET.

Документація la8517 pdf
