Багатоконтактне рішення: Конектор GX16 6pin bulkhead комплект (250V, 5A)
Опис

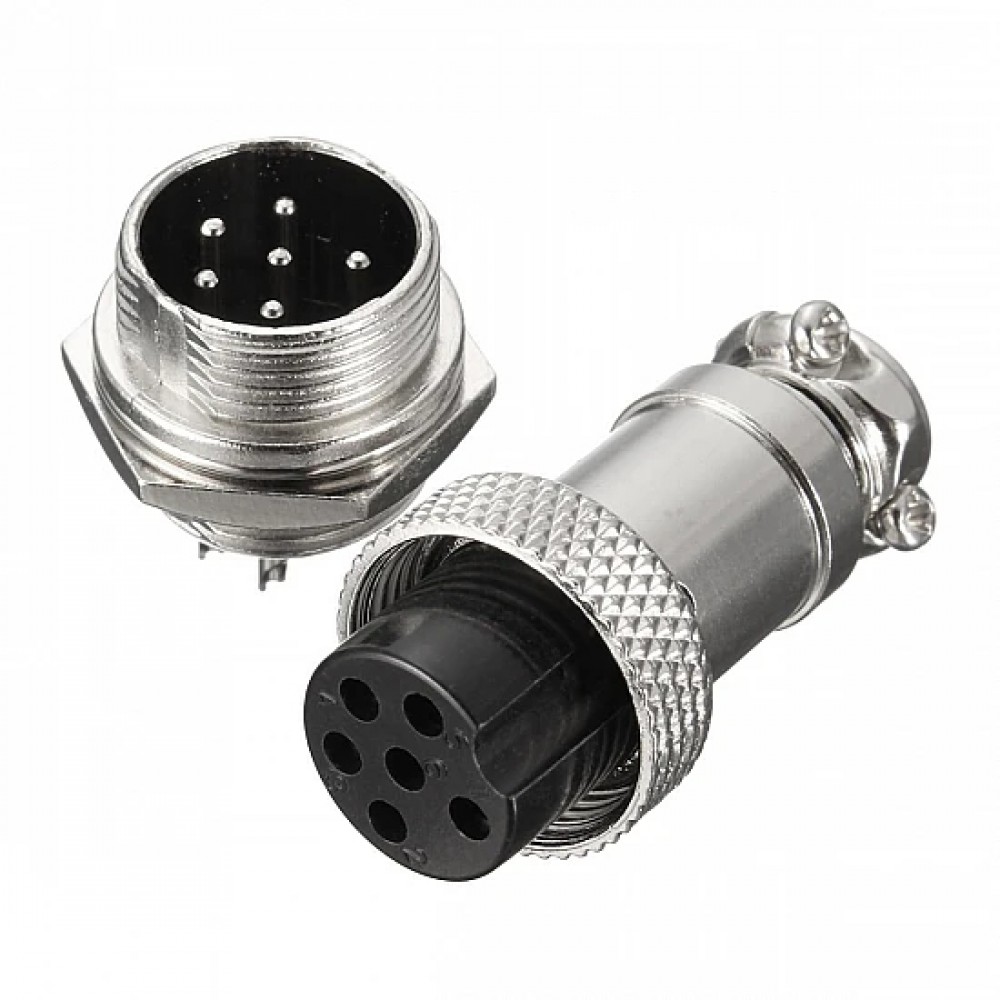

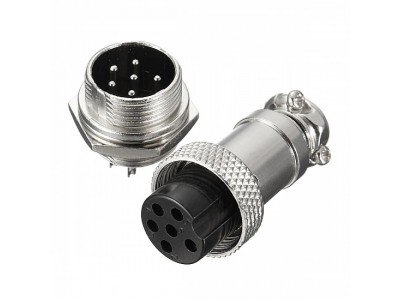

Конектор GX16 на 6 контактів - промисловий круглий роз'єм з різьбовим фіксатором та панельним кріпленням (bulkhead). Ідеально підходить для створення надійного з'єднання в електроніці, промисловому обладнанні, системах управління або живлення. Комплект містить розетку (female) з різьбою для монтажу на панель і штекер (male) для кабельного підключення.
Основні характеристики
- Модель: GX16-6
- Кількість контактів: 6
- Номінальна напруга: до 250V AC
- Номінальний струм: до 5A
- Матеріал корпусу: нікельований цинковий сплав
- Матеріал контактів: латунь з нікелевим покриттям
- Матеріал ізоляції: бакеліт
- Монтаж: розетка — панельне кріплення, штекер — кабельне
- Тип з’єднання: різьбове з фіксатором

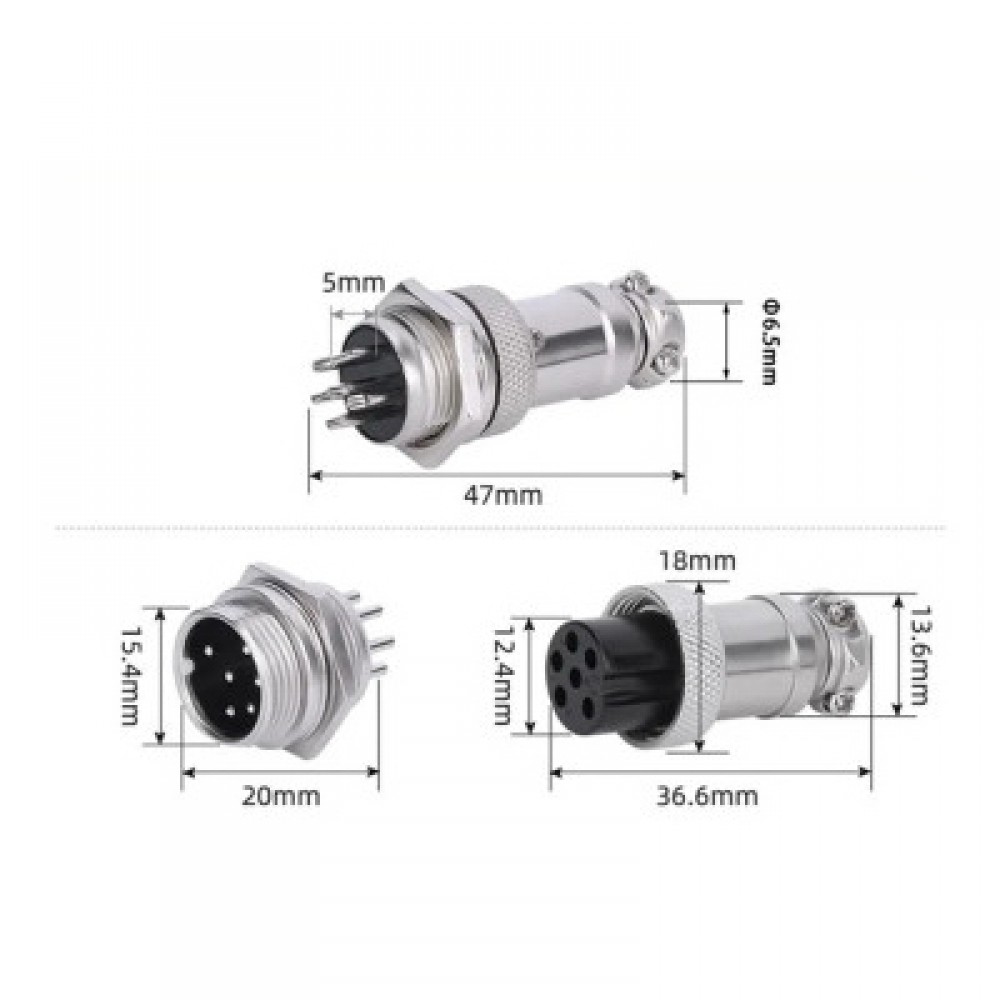

- Діаметр монтажного отвору: Ø16 мм
- Діаметр кабелю: 6–8 мм
- Температурний діапазон: –40…+85°C
- Опір ізоляції: ≥2000 МОм (при DC500V)
- Діелектрична міцність: витримує AC1500V протягом 1 хв
- Термін служби: ≥500 циклів з'єднання
- Ступінь захисту: IP40 (без герметизації)
Специфікація
| Параметр | Значення |
|---|---|
| Тип конектора | GX16 6pin |
| Кількість контактів | 6 |
| Номінальна напруга | до 250 В AC |
| Номінальний струм | до 5 А |
| Опір ізоляції | ≥2000 МОм при DC500V |
| Діелектрична міцність | AC1500V (1 хв) |
| Матеріал контактів | Латунь, нікельоване покриття |
| Матеріал ізоляції | Бакеліт |
| Матеріал корпусу | Нікельований цинковий сплав |
| Тип з'єднання | Різьбове з фіксатором |
| Тип монтажу | Панельний (bulkhead) + кабельний |
| Діаметр монтажного отвору | Ø16 мм |
| Діаметр кабелю | 6 – 8 мм |
| Температурний діапазон | –40…+85°C |
| Циклів з'єднання | ≥500 |
| Ступінь захисту | IP40 |
| Упаковка | Комплект: розетка + штекер |
Інструкція
- Просвердліть отвір Ø16 мм у панелі пристрою.
- Закріпіть розетку зсередини гайкою, приєднайте проводи пайкою до контактів.
- Аналогічно приєднайте дроти до штекера.
- З’єднайте роз'єм та затягніть муфту до клацання.
- Перевірте полярність підключення перед подачею напруги.
