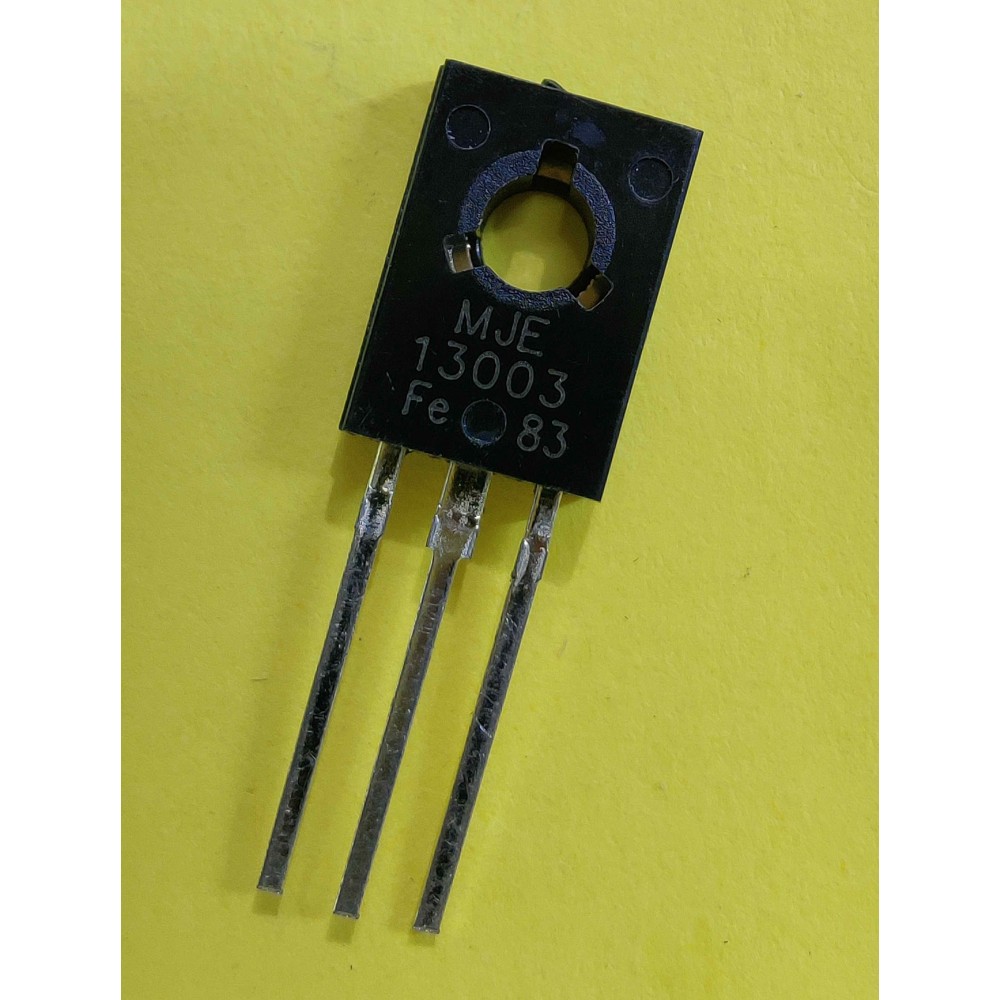

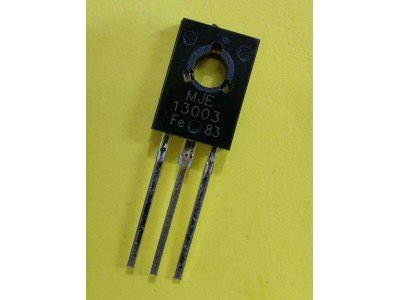

MJE13003 || Біполярний транзистор n-p-n

Опис товару: MJE13003

   MJE13003  - високовольтний NPN-силовий транзистор серії SWITCHMODE®, розроблений для швидкого перемикання в індуктивних колах. Цей транзистор ідеально підходить для використання в джерелах живлення, стабілізаторах, інверторах, драйверах соленоїдів і релей, а також у схемах керування двигунами.
Datasheet MJE13003 pdf

Основні характеристики

1. Тип транзистора: NPN.
2. Напруга пробою колектор-емітер (VCEO): 400 В.
3. Напруга блокування (VCEV): 700 В.
4. Максимальний струм колектора (Ic): 1.5 А (постійний), 3 А (піковий).
5. Потужність розсіювання (PD): 40 Вт (при TC = 25°C).
6. Робочий температурний діапазон: від -65°C до +150°C.
7. Частота перемикання: підходить для високошвидкісних індуктивних кіл.
8. Корпус: TO-225.

Специфікації

Особливості

• Висока напруга блокування: до 700 В.
• Швидкодія: ідеально підходить для індуктивних схем.
• Надійність: захист від теплового пробою і перевантажень.
• Екологічність: доступна безсвинцева версія (Pb-Free).

Інструкція по використанню

1. Переконайтеся, що транзистор встановлено в коло відповідно до полярності.
2. Використовуйте відповідний радіатор для охолодження під час роботи.
3. Забезпечте захист від перенапруг за допомогою RC-ланцюга або активного затискача.
4. Не перевищуйте максимальні параметри струму, напруги і потужності.
