Скорочений опис
Запобіжник TE5® Time-Lag 369 Series номіналом 3.15 A призначений для захисту електронних пристроїв від перевантажень. Його конструкція забезпечує високий рівень безпеки, компактний дизайн та відповідність міжнародним ... Читати далі...
Характеристики

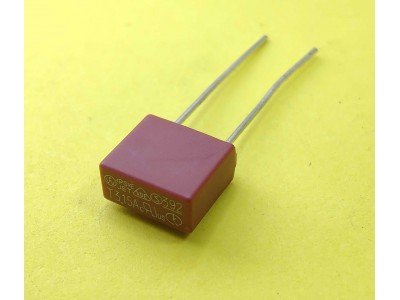

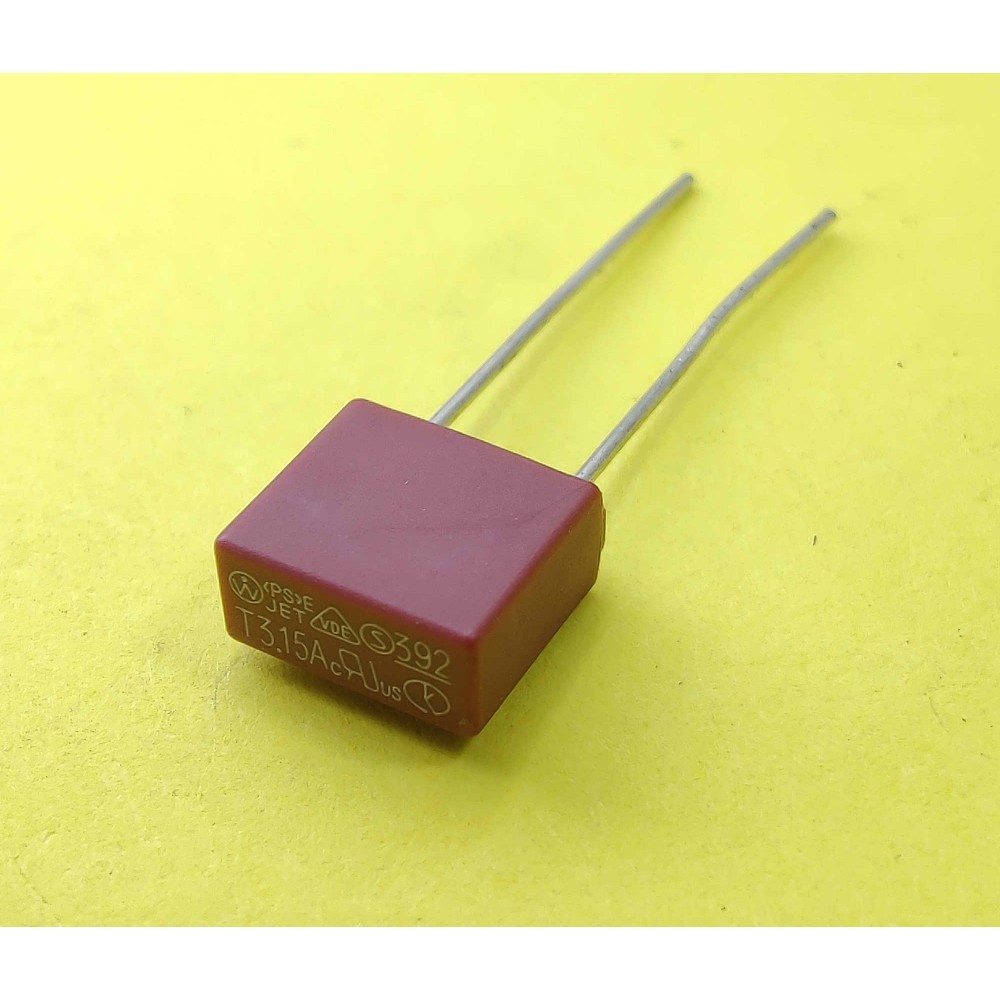

Запобіжник TE5® Time-Lag 369 Series номіналом 3.15 A призначений для захисту електронних пристроїв від перевантажень. Його конструкція забезпечує високий рівень безпеки, компактний дизайн та відповідність міжнародним стандартам. Завдяки функції затримки спрацьовування (Time-Lag), він може витримувати короткочасні пікові струми без розриву, що робить його ідеальним для застосування у споживчій електроніці, блоках живлення та промислових системах.
Основні характеристики
- Тип: Радіальний запобіжник із затримкою спрацьовування (Time-Lag).
- Номінальний струм: 3.15 A.
- Номінальна напруга: 300 В змінного струму (AC).
- Час затримки при 150% струму: Мінімум 1 година.
- Час затримки при 210% струму: Максимум 120 секунд.
- Час затримки при 275% струму: Від 0.4 до 10 секунд.
- Час затримки при 400% струму: Від 0.15 до 3 секунд.
- Максимальна струмопровідність: 50 А.
- Робочий діапазон температур: від -40°C до +85°C.
- Матеріал корпусу: Поліамід PA 6.6, UL 94 V-0 (негорючий).
- Сертифікація: UL, IEC, VDE, PSE.
Специфікації
| Характеристика | Значення |
|---|---|
| Номінальний струм | 3.15 A |
| Номінальна напруга | 300 В |
| Час затримки при 210% струму | Максимум 120 секунд |
| Час затримки при 275% струму | Від 0.4 до 10 секунд |
| Час затримки при 400% струму | Від 0.15 до 3 секунд |
| Максимальний струм | 50 А |
| Стійкість до вібрацій | Від 10 до 2000 Гц при 10g |
| Температурний діапазон | -40°C до +85°C |
Переваги
- Захист від пікових струмів: Функція Time-Lag дозволяє витримувати короткочасні перевантаження без спрацьовування.
- Компактність: Зменшені розміри для економії простору на друкованих платах.
- Міжнародна сертифікація: Відповідає стандартам UL, IEC, VDE та іншим.
- Стійкість до вібрацій: Надійна робота в умовах механічних навантажень.
- Простота монтажу: Радіальні виводи для легкого встановлення.
Застосування
- Блоки живлення: Захист у промислових та побутових джерелах живлення.
- Промислові системи: Контролери та високонадійні системи.
- Зарядні пристрої: Захист для акумуляторних систем.
- Споживча електроніка: Телевізори, аудіо- та побутова техніка.
- Електронні ланцюги: Захист у складних електронних схемах.
Запобіжник TE5® 3.15 A, Time-Lag 300 В, захисний запобіжник, компактний запобіжник для електроніки, запобіжник для блоку живлення.
Запобіжник TE5® Time-Lag 3.15 A, повільний запобіжник 300 В, TE5® для електроніки, захист електронних схем.
Документація TimeLag TE5 pdf
| Запобіжники | |
| Струм згорання, А | 3.15A |
| Матеріал | Термопластик |
| Перетворювачі DC-DC | |
| Вхідна напруга, В | 300 Вольт |

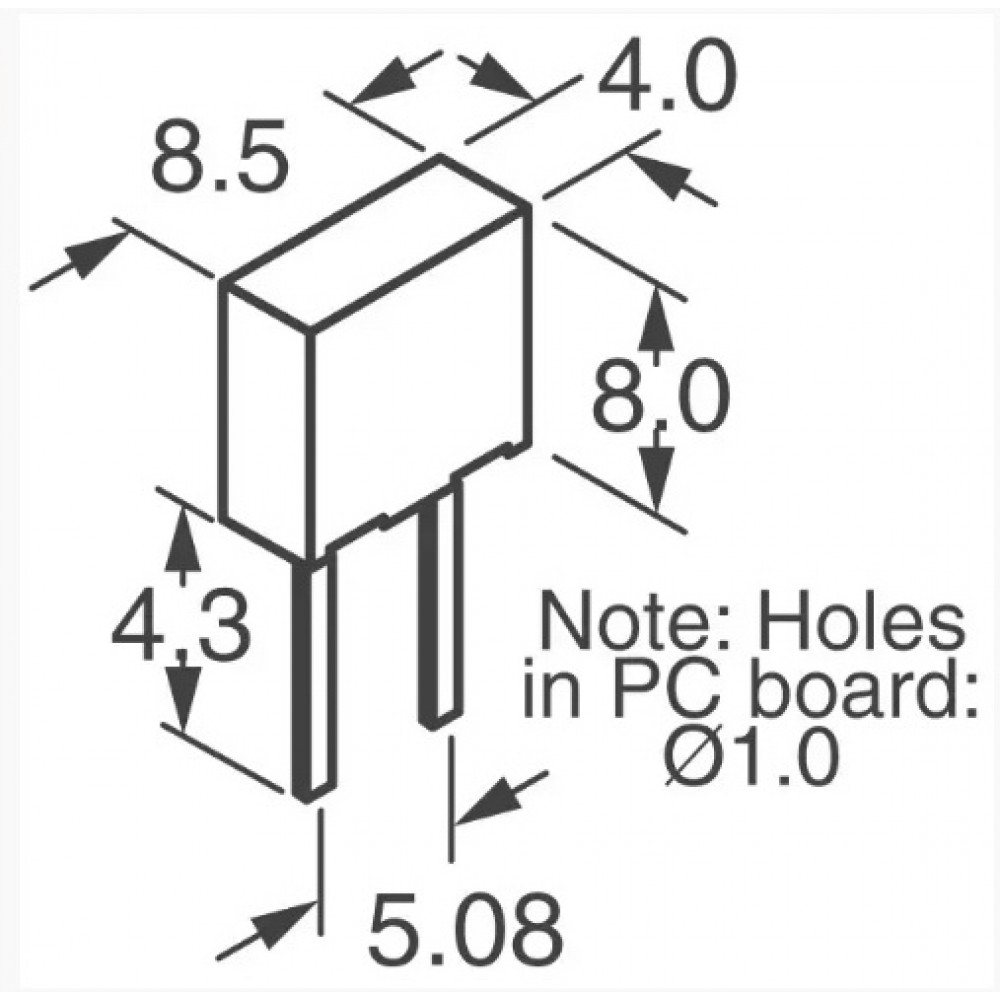

| Розміри, мм | 8х8.5х4 мм |
| Тип | Запобіжники з відстроченим спрацюванням |
