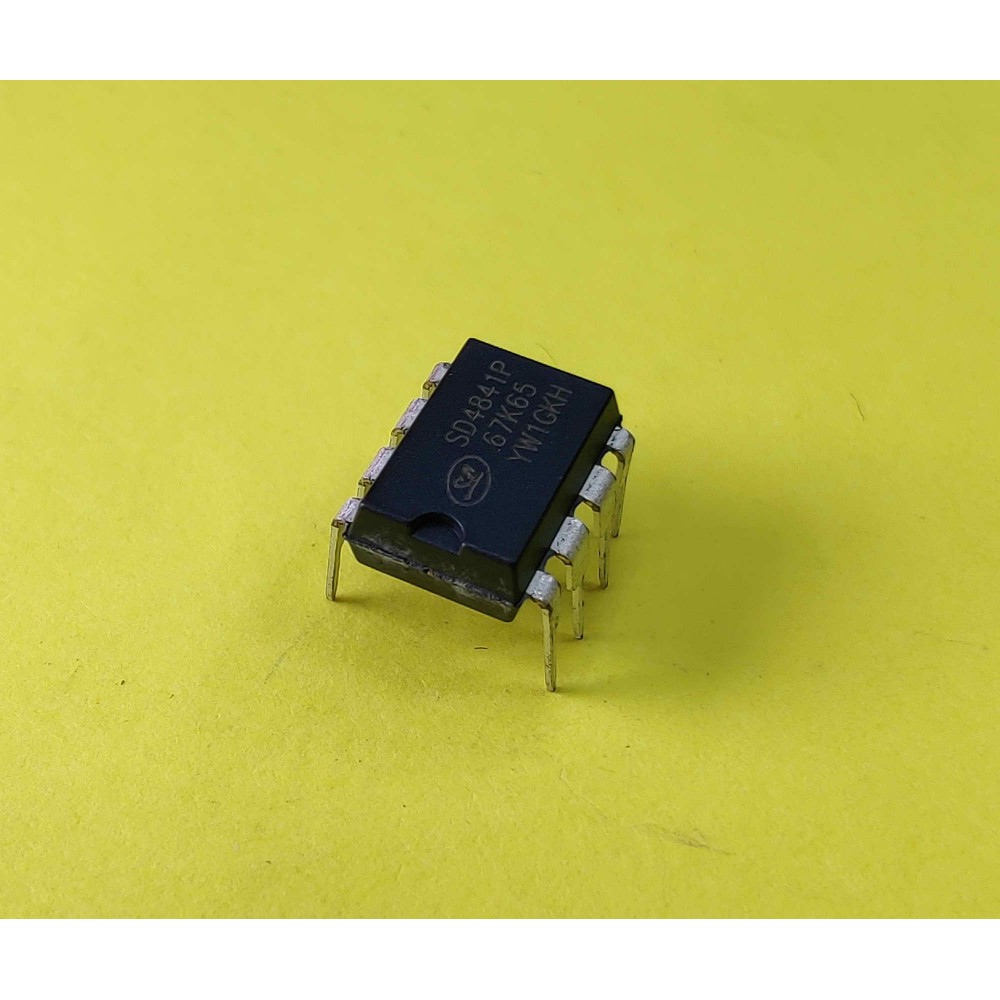

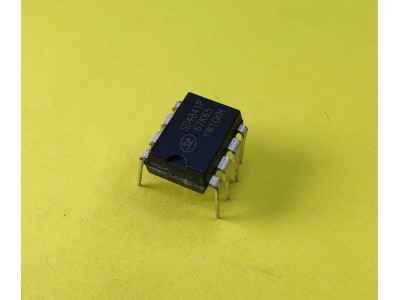

SD4841P || PWM - контролер DIP-8

   SD4841P - струмовий ШІМ-контролер із вбудованим високовольтним MOSFET, розроблений для використання в оффлайн джерелах живлення (SMPS). Мікросхема забезпечує високу енергоефективність завдяки роботі в режимі Burst Mode при низьких навантаженнях і частотній модуляції для зниження EMI. Інтегровані функції захисту, включаючи захист від перенапруги, перевантаження та перегріву, роблять SD4841P надійним рішенням для адаптерів живлення та блоків живлення до 14 Вт.

Основні характеристики

• Тип управління: струмовий режим.
• Частота роботи: 67 кГц ± 2.5 кГц для зниження EMI.
• Вбудований MOSFET: із допустимою напругою до 650 В.
• Максимальна вихідна потужність:
  • 190–265 VAC: до 14 Вт.
  • 85–265 VAC: до 12 Вт.
• Енергоспоживання:
  • Струм запуску: 6 мкА.
  • Робочий струм: до 3 мА.
• Функції захисту:
  • Захист від перенапруги (OVP).
  • Захист від перевантаження (OLP).
  • Захист від перегріву (OTP).
  • Цикл-за-циклом обмеження струму (OCP).
• Додаткові функції:
  • Плавний запуск (Soft-Start, 15 мс).
  • Захист від низької напруги (UVLO).
  • Режим Burst Mode для зниження енергоспоживання у режимі очікування.
• Корпус: DIP-8.

Специфікації

Інструкція

1. Підключення живлення: Подайте живлення (10–21 В) на контакт VCC.
2. Конфігурація трансформатора: Використовуйте відповідні параметри трансформатора для забезпечення оптимальної роботи.
3. Захисти: Встановіть обмеження струму та напруги через зовнішні резистори.
4. Експлуатація: Використовуйте вбудований режим Burst Mode для економії енергії при низькому навантаженні.

SD4841P, ШІМ-контролер, струмовий режим, вбудований MOSFET, 650 В, 67 кГц, DIP-8, оффлайн SMPS.

SD4841P, ШІМ-контролер із вбудованим MOSFET, 14 Вт джерело живлення, DIP-8, 67 кГц.

Документація SD4841P pdf
