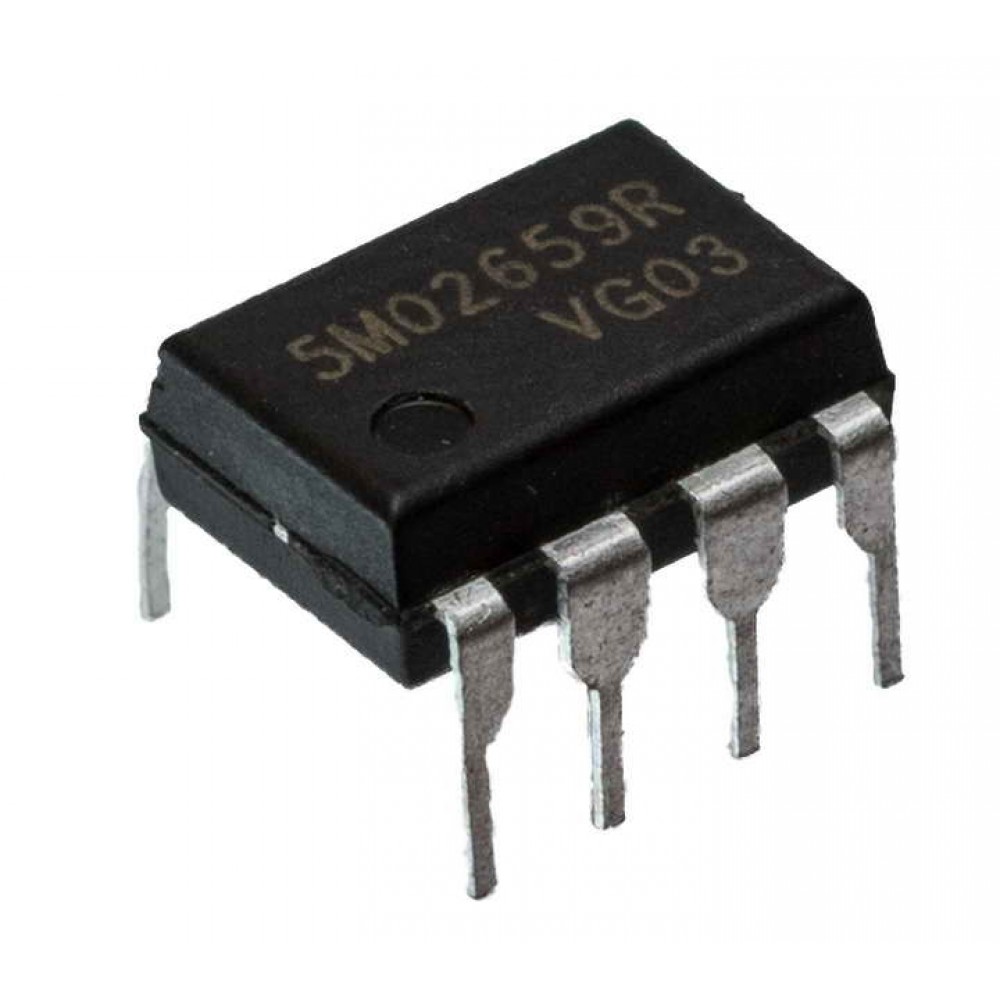

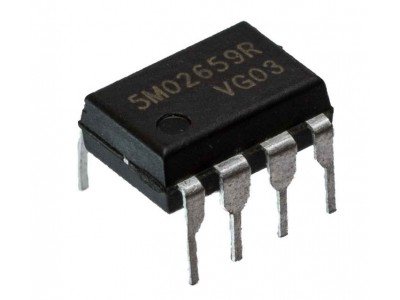

KA5M02659R || Шім-контролер DIP-8

Опис

  Fairchild Power Switch (FPS) KA5M02659RN — це інтегрований модуль для імпульсних джерел живлення (SMPS), який забезпечує високу ефективність і зниження кількості компонентів. Вбудований високовольтний транзистор SenseFET та контролер ШІМ поєднуються для стабільної роботи в різних режимах. Функції безпеки включають обмеження струму, захист від перегріву, перенапруги, а також автоматичний перезапуск. KA5M02659RN ідеально підходить для розробки компактних, продуктивних і надійних рішень на базі топологій зворотного чи прямого перетворювача.

Основні характеристики

• Фіксована частота роботи: 67 кГц.
• Максимальна напруга Drain-Source: 650 В.
• Обмеження струму: 0.9 А (пікова).
• Захист від перенапруги: 25 В (мінімум).
• Вбудований тепловий захист.
• Інтегрований SenseFET з низьким опором (5 Ом).
• Режим автоматичного перезапуску.
• Компактний корпус: 8-DIP.

Специфікації

• Напруга Drain-Source: до 650 В.
• Діапазон температур роботи: від -25°C до +85°C.
• Тепловий захист: до 160°C.
• Максимальна потужність розсіювання: 42 Вт.
• Резистивний опір транзистора: 5 Ом.
• Ємність входу/виходу: 550 пФ (вхідна), 38 пФ (вихідна).
• Час перемикання: 20 нс (затримка вмикання).

Переваги

• Зниження кількості зовнішніх компонентів.
• Простота інтеграції в системи з низькими витратами.
• Підвищена енергоефективність та надійність.
• Компактний дизайн, зменшення ваги та розмірів пристроїв.
• Підтримка кількох функцій безпеки для стабільної роботи.

Datasheet KA5M02659R pdf документація
