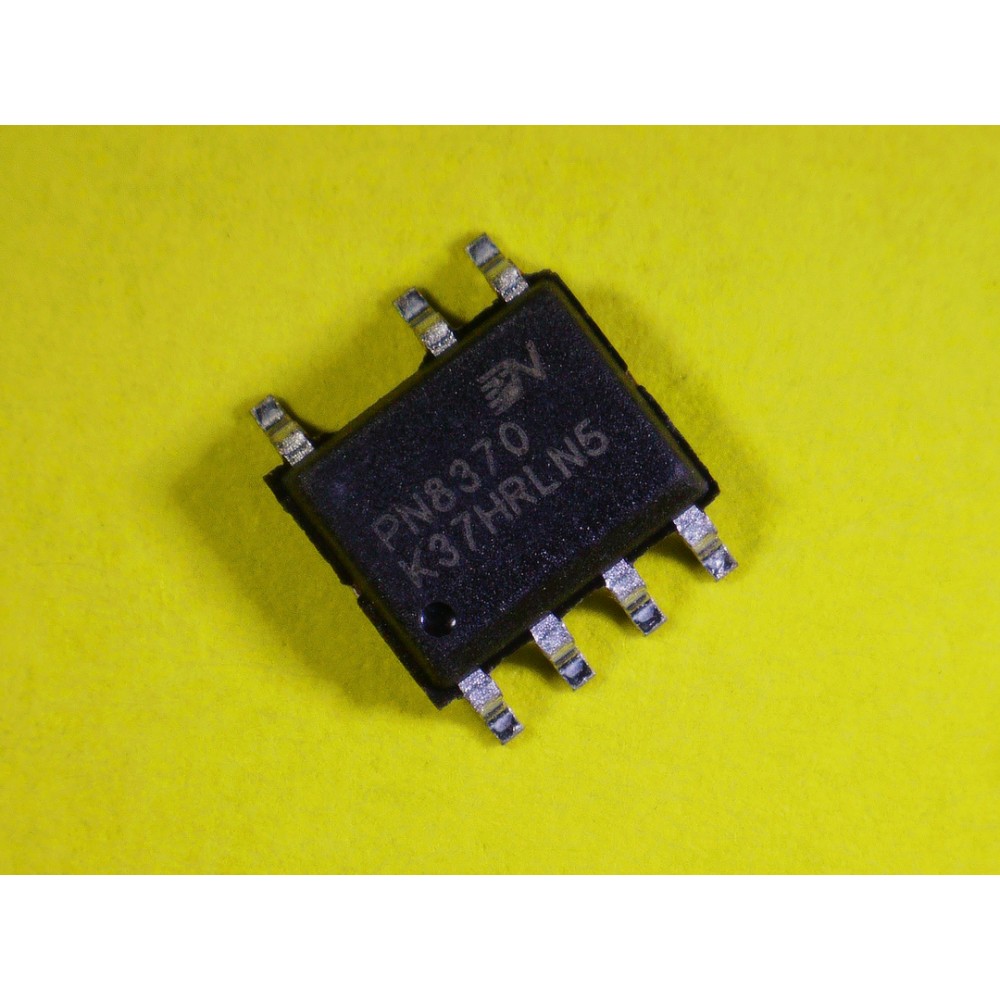

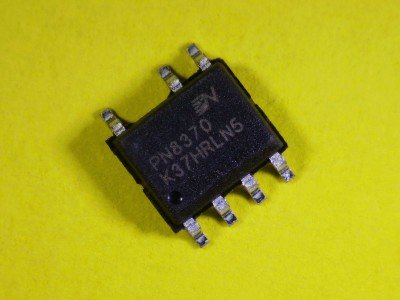

PN8370 || AC-DC Перетворювач SOP-7

PN8370 || AC-DC Перетворювач SOP7

Опис
  PN8370 — низькоенергоспоживальний квазі-резонансний контролер первинної сторони з вбудованим 650 В потужним VDMOSFET, спеціально розроблений для високоефективних AC/DC зарядних пристроїв та адаптерів. Завдяки квазі-резонансній технології, PN8370 забезпечує високу ефективність роботи, відповідність стандартам Energy Star класу VI, а також знижує рівень електромагнітних завад (EMI). Пристрій підтримує первинне регулювання без потреби у використанні оптопари або TL431, що спрощує схему. В режимі CV використовуються мульти-режим та квазі-резонансна технологія для досягнення високої ефективності та уникнення акустичних шумів. PN8370 також пропонує широкий спектр захисних функцій, таких як обмеження струму за циклом (OCP), захист від перенапруги (OVP), захист від перегріву (OTP), а також захист від короткого замикання (CSO/SP).

Технічна інформація

• Вбудований 650 В VDMOSFET
• Споживання в режимі очікування: < 30 мВт при 230 В змінного струму
• Мульти-режим та квазі-резонансна технологія для високої ефективності
• ±5% стабілізація струму (CC) при універсальному вхідному AC
• Захисти: OCP, OVP, OTP, CSO/SP, UVLO
• Вбудована компенсація падіння напруги на кабелі
• Немає потреби в компенсаційних ємностях для керуючого контуру
• Максимальна вихідна потужність: 12 Вт (SOP-7), 15 Вт (DIP-8)

Призначення
  PN8370 призначений для використання в адаптерах живлення, зарядних пристроях та інших малопотужних AC/DC перетворювачах. Завдяки високій ефективності та низькому споживанню в режимі очікування, він ідеально підходить для застосувань, що потребують економії енергії.

   PN8370, AC/DC перетворювач, квазі-резонансний контролер, VDMOSFET, енергоефективний контролер, зарядні пристрої, адаптери живлення, первинне регулювання, низьке енергоспоживання, захист OCP, захист OVP, захист OTP.

 PN8370, квазі-резонансний AC/DC конвертер, 650 В VDMOSFET, зарядні пристрої, адаптери живлення з низьким енергоспоживанням, енергоефективний контролер класу VI, перетворювач для економії енергії.

Документація PN8370 pdf
