SD6832 || PWM - контролер DIP-8

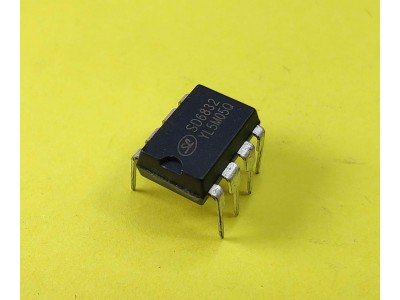

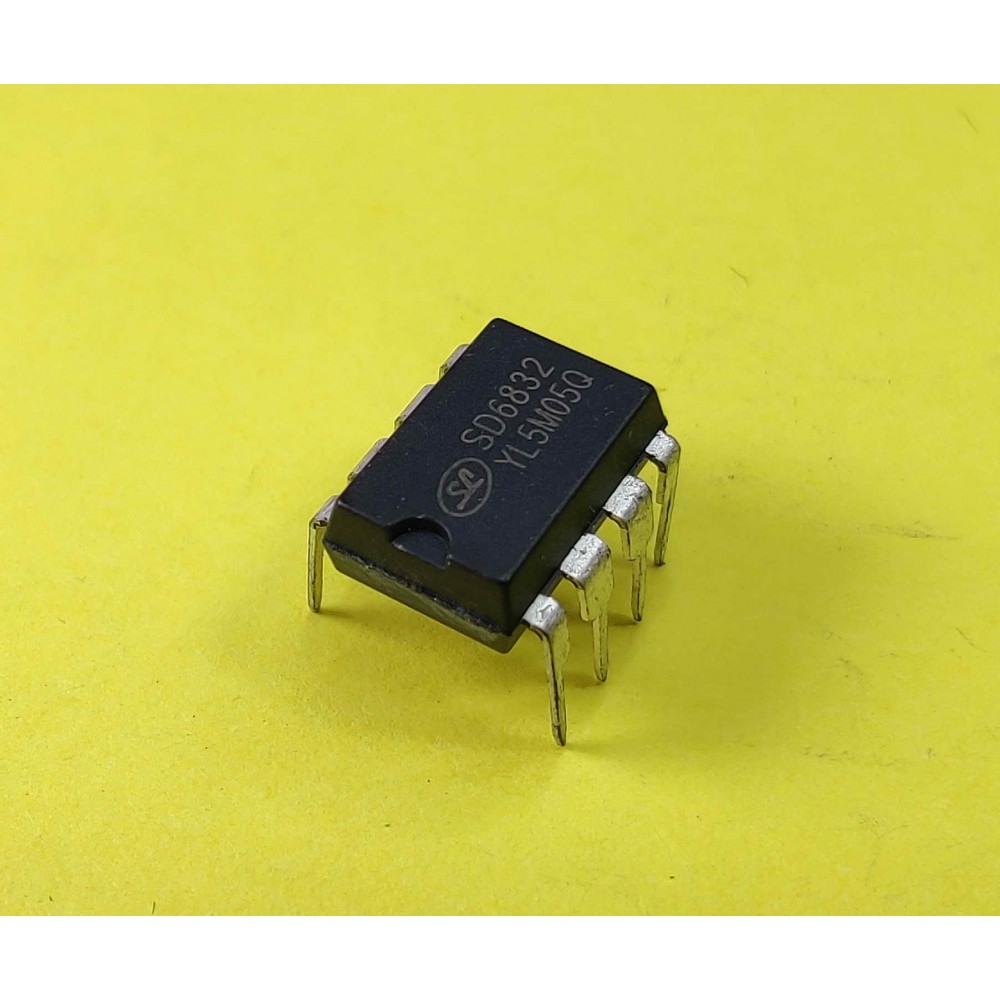

Мікросхема SD6832 (DIP-8)

   SD6832 - струмовий ШІМ-контролер із вбудованим високовольтним MOSFET, розроблений для використання в оффлайн AC/DC перетворювачах. Завдяки підтримці режиму PWM+PFM, функції "Burst Mode" для енергозбереження, частотній модуляції для зниження EMI та інтегрованим функціям захисту, SD6832 забезпечує високу ефективність та стабільність у компактних рішеннях для джерел живлення.

Основні характеристики

• Тип управління: струмовий режим із підтримкою PWM+PFM.
• Вбудований MOSFET: допустима напруга до 650 В.
• Частота роботи: 25–67 кГц із частотною модуляцією для зниження EMI.
• Енергоспоживання:
  • Струм запуску: ≤3 мкА.
  • Робочий струм: до 3 мА.
• Максимальна потужність:
  • 190–265 VAC: до 12 Вт.
  • 85–265 VAC: до 10 Вт.
• Функції захисту:
  • Захист від перенапруги (OVP).
  • Захист від перевантаження (OLP).
  • Захист від зниженої напруги (UVLO).
  • Цикл-за-циклом обмеження струму (OCP).
  • Захист від перегріву (OTP).
  • Захист від перенапруги первинної обмотки.
• Режими роботи:
  • Burst Mode для зменшення енергоспоживання при низьких навантаженнях.
  • Плавний запуск (Soft-Start).
• Корпус: DIP-8.

Специфікації

Інструкція

1. Підключення живлення: Подайте напругу живлення (8.3–15.5 В) на контакт VCC.
2. Налаштування струму: Використовуйте резистор на піні CS для обмеження пікового струму.
3. Захисти: Забезпечте налаштування захистів через зовнішні компоненти.
4. Енергозбереження: Використовуйте режим Burst Mode для мінімізації енергоспоживання в режимі очікування.

SD6832, ШІМ-контролер, струмовий режим, 650 В MOSFET, 67 кГц, DIP-8, енергозбереження, Burst Mode.

SD6832, AC/DC перетворювач, ШІМ із вбудованим MOSFET, DIP-8, 67 кГц контролер, енергоефективний ШІМ.
