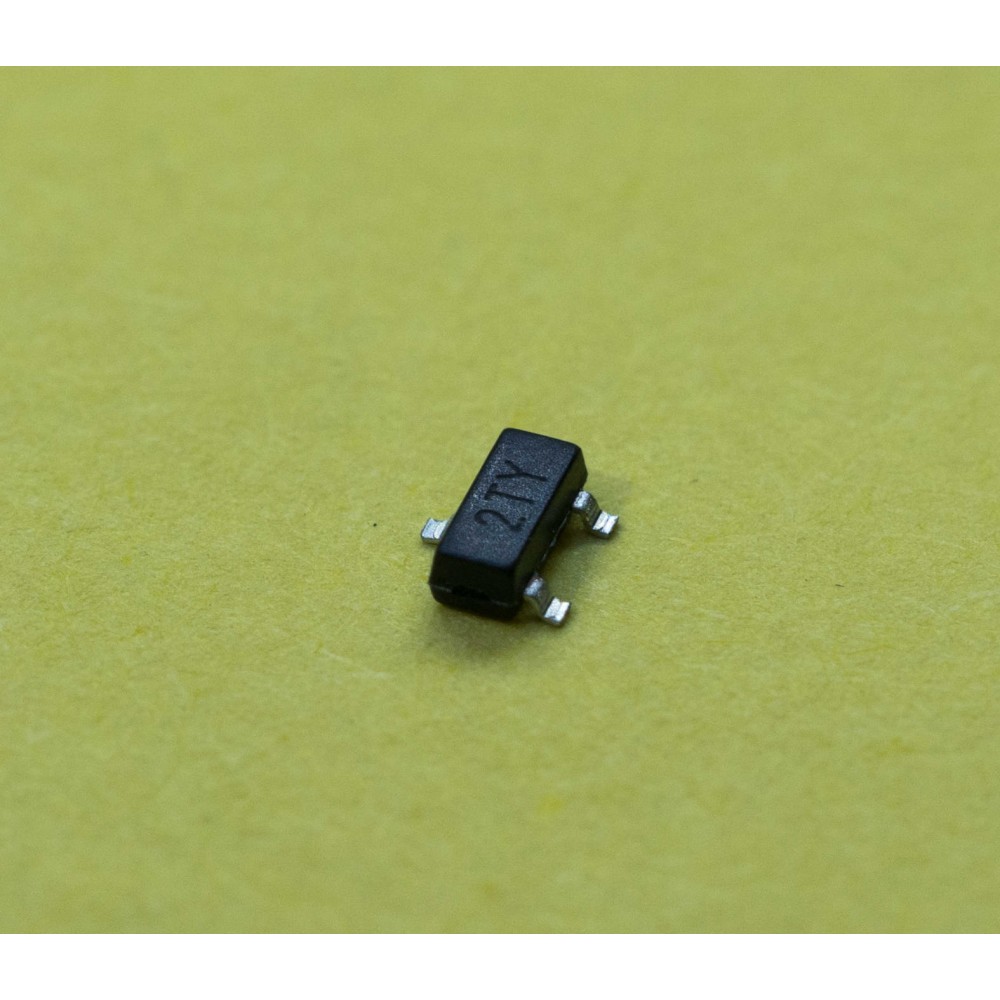

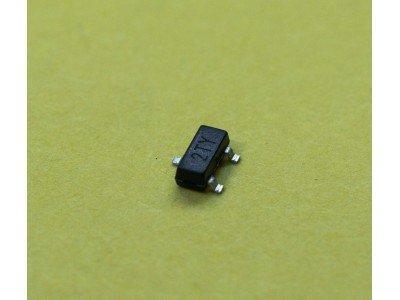

SS8550 || Біполярний транзистор SOT-23 PNP

Транзистор SS8550 TY2  SOT23 40V 1.5A 0.3W P-N-P


Опис:
  SS8550 — PNP епітаксійний кремнієвий транзистор у компактному корпусі SOT-23, призначений для підсилення вихідного сигналу з потужністю до 2W у класі B (в режимі push-pull). Його часто використовують у портативних радіоприймачах, малопотужних аудіо підсилювачах та інших аналогових схемах, де важливі компактні розміри і надійність.

Технічна інформація:

• Тип: PNP епітаксійний кремнієвий транзистор
• Корпус: SOT-23
• Максимальні параметри:
  • Напруга колектор-база (VCBO): -40V
  • Напруга колектор-емітер (VCEO): -25V
  • Напруга емітер-база (VEBO): -6V
  • Струм колектора (IC): -1.5A
  • Потужність розсіювання (PD): до 0.3W (у корпусі SOT-23)
  • Робоча температура (TJ): до 150°C
• Параметри насичення:
  • Напруга насичення колектор-емітер (VCE(sat)): до -0.5V при IC = -800mA, IB = -80mA
  • Напруга насичення база-емітер (VBE(sat)): до -1.2V при IC = -800mA, IB = -80mA
• Коефіцієнт підсилення:
  • hFE (IC = -100mA, VCE = -1V): 85–300
• Ємність виходу: 15 pF при VCB = -10V
• Ширина смуги пропускання: до 200 МГц при VCE = -10V, IC = -50mA

Призначення:
  SS8550 у корпусі SOT-23 широко використовується в аудіопідсилювачах, портативних радіоприймачах та інших пристроях, що потребують компактного і стабільного рішення для підсилення сигналу.

  SS8550, PNP транзистор, епітаксійний кремнієвий транзистор, підсилювач звуку, транзистор для радіо, клас B підсилювач, транзистор SOT-23, підсилення сигналу, транзистор для портативних пристроїв, SS8050 комплементарний

  PNP транзистор SS8550, транзистор для аудіо підсилювачів, SS8550 SOT-23, кремнієвий PNP транзистор, транзистор для підсилювача, транзистор -40V -1.5A, SS8550 характеристики, транзистор для підсилення звуку, компактний транзистор SOT-23

Кодування:
- 2TY
- Y2

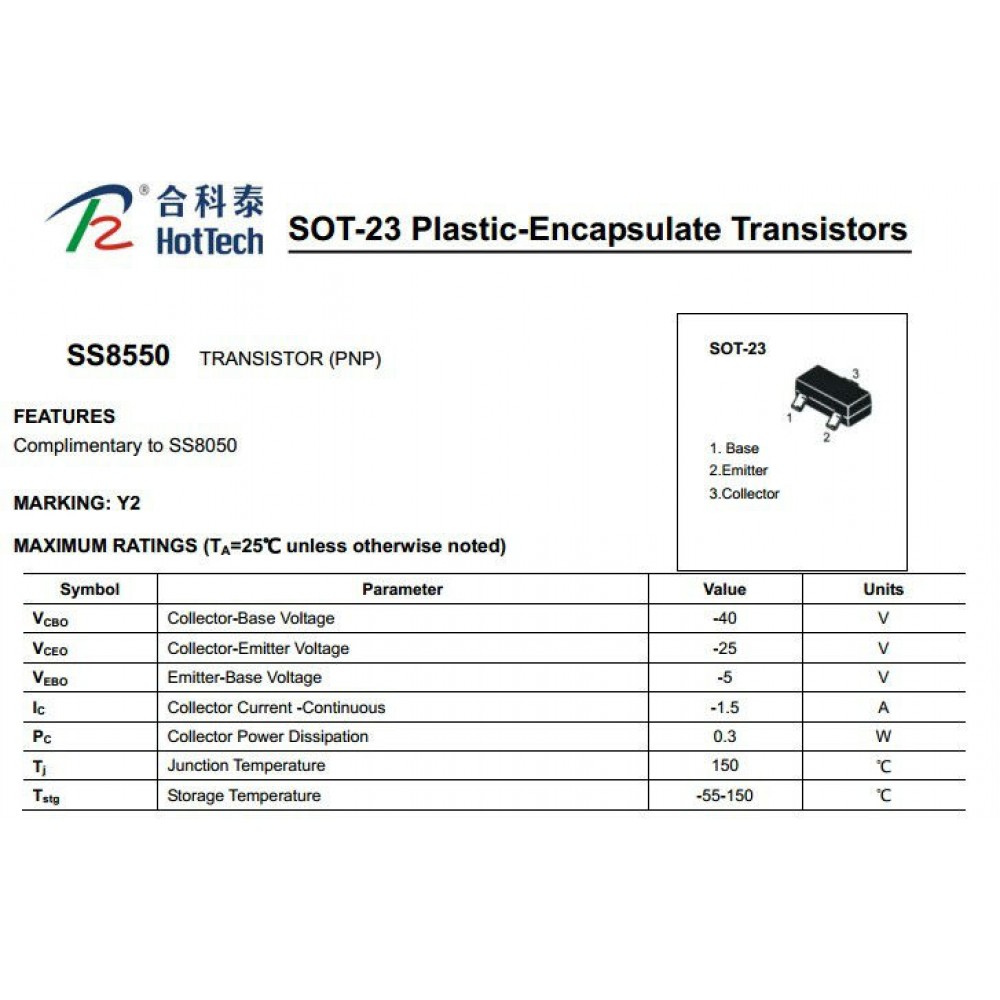

Документація SS8550 pdf
