NCP1013AP13 || Шім-контролер DIP-7

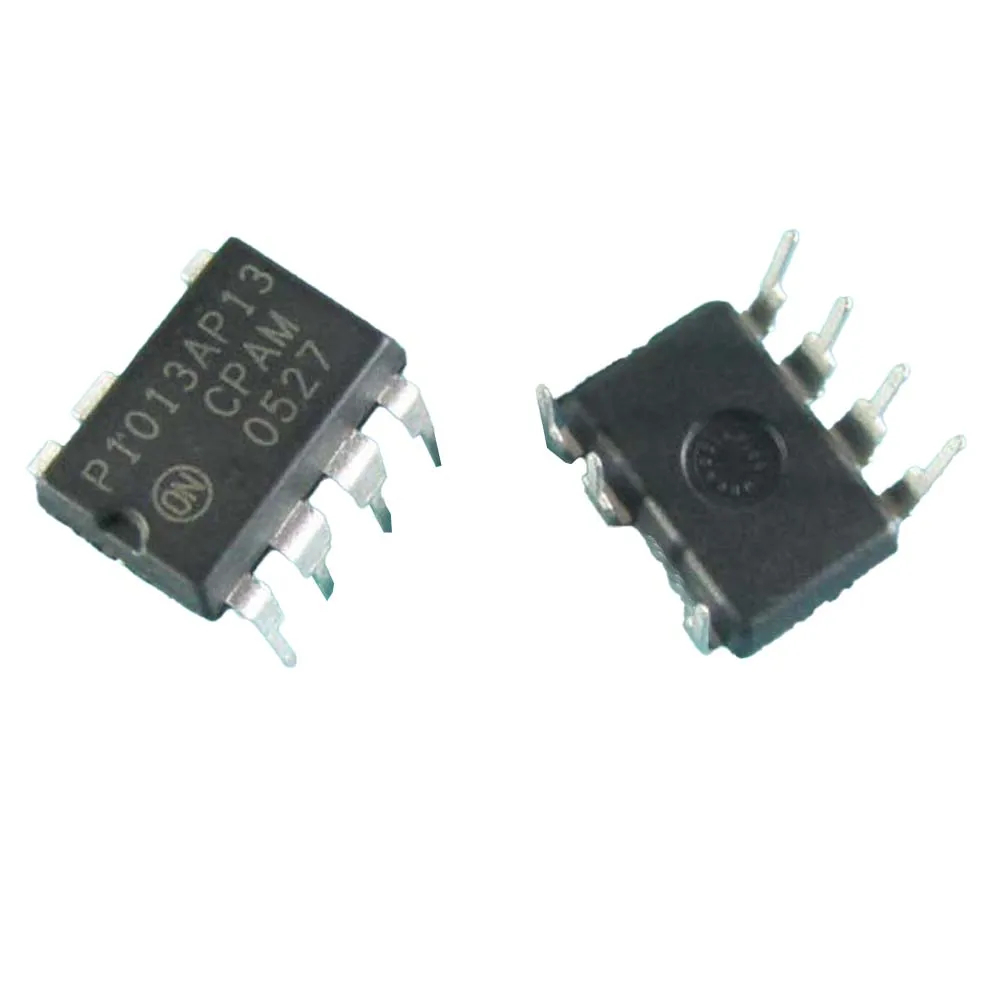

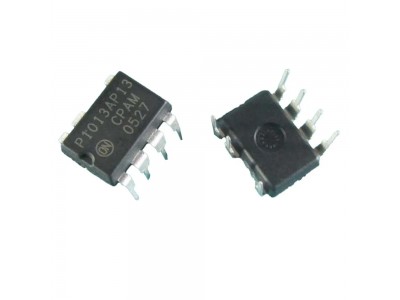

Шім-контролер NCP1013AP13 (DIP-7)

Опис NCP1013AP13

    NCP1013AP13 – це інтегральний контролер ШІМ з вбудованим високовольтним MOSFET, розроблений для використання в імпульсних джерелах живлення (SMPS). Мікросхема призначена для забезпечення високої ефективності та надійності в різних додатках, таких як адаптери живлення, зарядні пристрої та інші побутові та промислові електронні пристрої.

Основні характеристики

1. Інтегрований високовольтний MOSFET:

   • Напруга пробою: 700 В.
   • Номінальний струм: 450 мА.

2. Контролер ШІМ (широтно-імпульсної модуляції):

   • Робоча частота: 65 кГц (фіксована).
   • Топологія: Підтримує різні топології перетворювачів, включаючи flyback, buck і buck-boost.

3. Електричні параметри:

   • Діапазон вхідної напруги: 85 В – 265 В (AC), що дозволяє працювати в глобальному діапазоні напруг.
   • Вихідна потужність: До 25 Вт для універсальних джерел живлення.
   • ККД: Висока ефективність перетворення (>85%).

4. Захист та безпека:

   • Захист від перевантаження по струму (OLP): Захист від короткого замикання та перевантаження.
   • Захист від перенапруги (OVP): Захист від надмірної напруги на виході.
   • Захист від перегріву (OTP): Автоматичне вимкнення при перегріванні (>150°C).
   • Захист від втрати контролю (fault protection): Вбудовані функції захисту від збоїв.

5. Режими роботи:

   • Режим низького енергоспоживання: Забезпечує ефективну роботу при низькому навантаженні, знижуючи споживання енергії в режимі очікування (<100 мВт).
   • Запуск від низької напруги: Можливість запуску при низькій вхідній напрузі для універсальності використання.

6. Додаткові особливості:

   • Малий розмір корпусу: DIP-7, що дозволяє компактну інтеграцію в різні пристрої.
   • Функція м’якого запуску (Soft-Start): Знижує пусковий струм та запобігає перевантаженню системи при запуску.

Типові застосування

• Імпульсні джерела живлення (SMPS): Підходить для використання в джерелах живлення, які потребують стабільного і ефективного керування енергоспоживанням.
• Адаптери живлення: Використовується для адаптерів живлення різних пристроїв, таких як ноутбуки, смартфони, планшети та інша електроніка.
• Зарядні пристрої: Ідеально підходить для зарядних пристроїв, що забезпечують ефективне та швидке заряджання акумуляторів.
• Побутова електроніка: Застосовується в побутових пристроях, таких як телевізори, аудіосистеми, кухонна техніка тощо.
• Промислові контролери: Використовується в промислових системах для стабільного живлення і управління електронними компонентами.

Технічні параметри

Короткий огляд

NCP1013AP13 – це потужний і ефективний контролер для імпульсних джерел живлення, який інтегрує в себе високовольтний MOSFET, забезпечуючи компактний дизайн та високу продуктивність. Завдяки вбудованим функціям захисту, режимам низького енергоспоживання та широкому діапазону вхідної напруги, ця мікросхема є відмінним вибором для адаптерів живлення, зарядних пристроїв, побутової електроніки та промислових контролерів.

Документація ncp1013ap13 pdf
