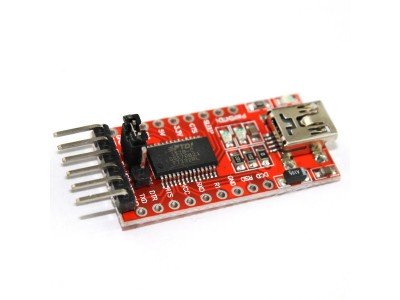

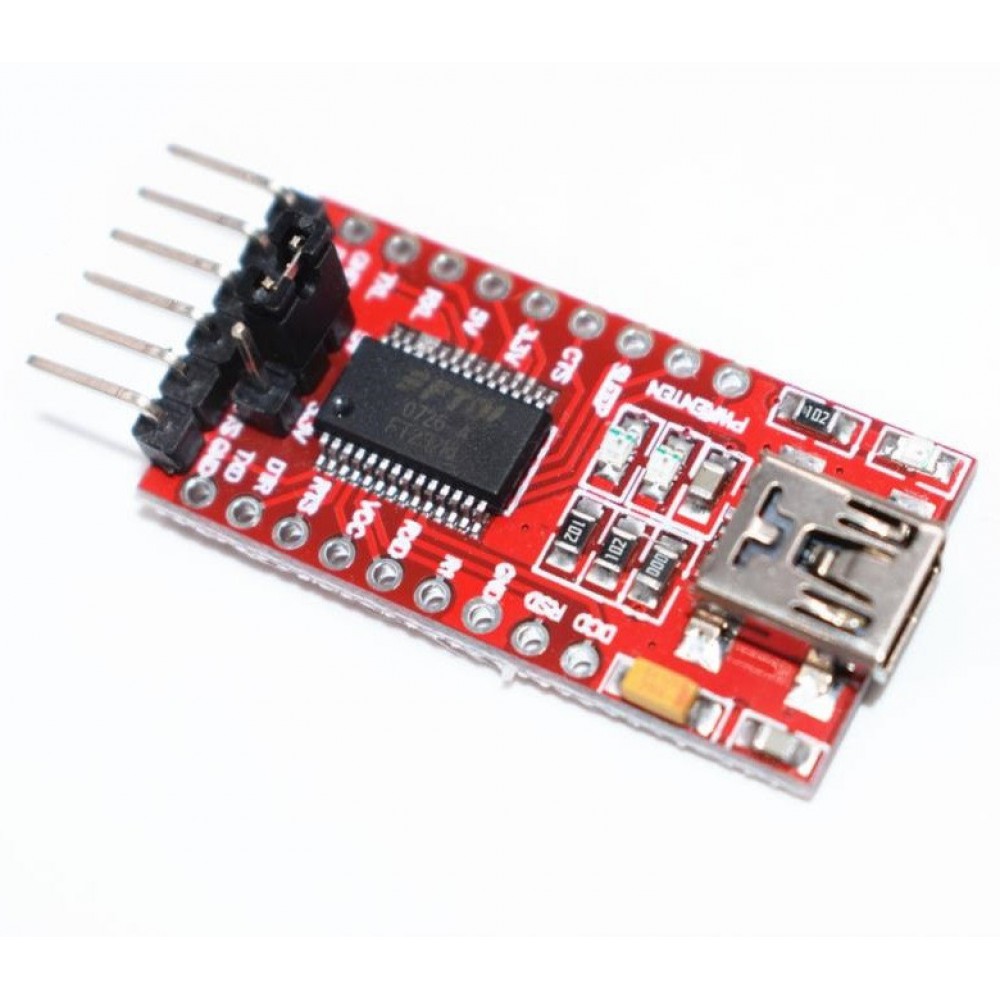

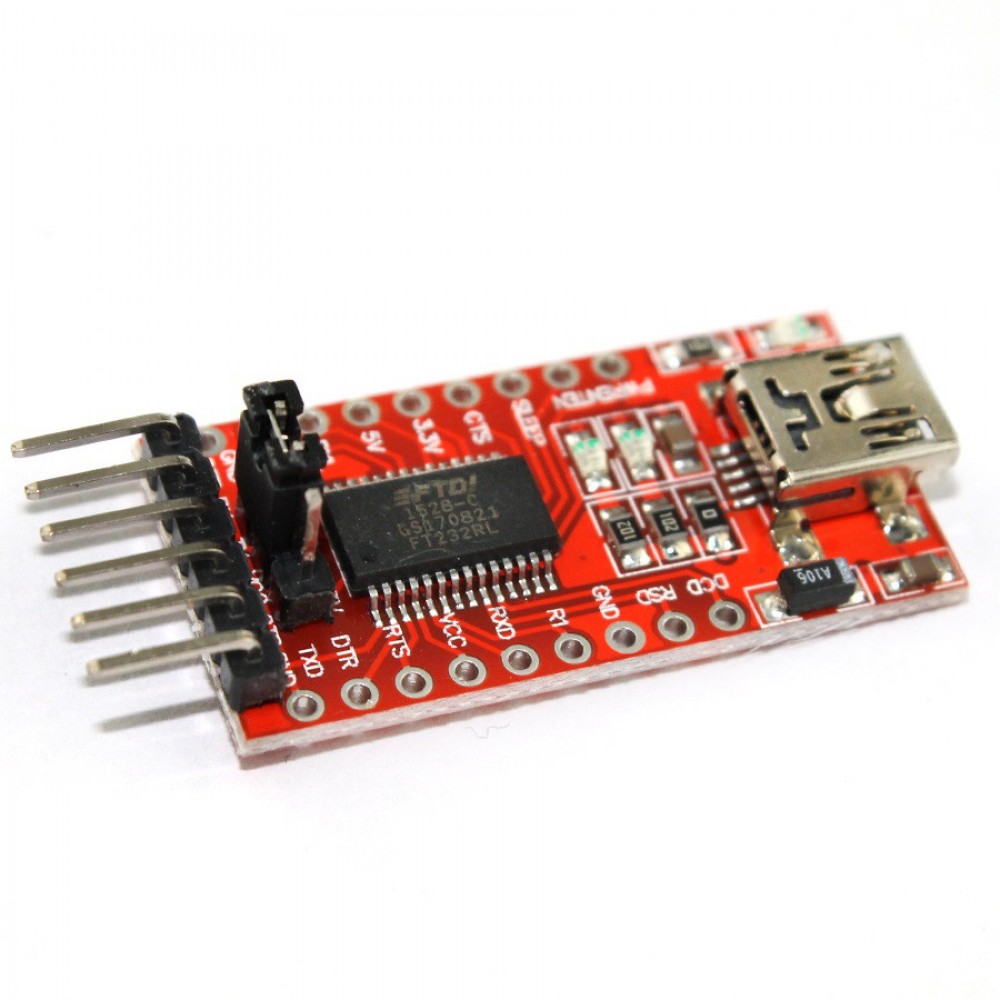

Конвертер USB to TTL FTDI FT232RL mini USB
Опис
Конвертер USB to TTL на базі чипа FTDI FT232RL призначений для перетворення сигналів USB у послідовний інтерфейс TTL UART. Модуль широко використовується для програмування, налагодження та обміну даними з мікроконтролерами та електронними модулями. Оснащений роз’ємом mini USB та стандартними виводами TX, RX, GND, VCC.
Основні характеристики
- Чип: FTDI FT232RL
- Тип інтерфейсу: USB to TTL UART
- Роз’єм USB: mini USB
- Логічні рівні: 3.3 В та 5 В
- Підтримка швидкостей: до 3 Мбіт/с
- Живлення: від USB
- Призначення: програмування та обмін даними
Специфікація
| Параметр | Значення |
|---|---|
| Чип | FT232RL |
| Інтерфейс | USB UART TTL |
| USB роз’єм | mini USB |
| Лінії | TX, RX, GND, VCC, RTS, CTS |
| Рівень логіки | 3.3 В / 5 В |
| Живлення | 5 В від USB |
| Сумісність | Windows, Linux, macOS |
Інструкція
- Підключіть модуль до ПК за допомогою кабелю mini USB.
- Дочекайтесь автоматичної установки драйверів FTDI.
- Під’єднайте TX та RX до відповідних контактів пристрою.
- Обов’язково з’єднайте загальний GND.
- Оберіть потрібний COM порт у програмному забезпеченні.
USB to TTL, FT232RL, FTDI конвертер, USB UART, FT232 mini USB, програматор UART, USB TTL адаптер, FTDI FT232, конвертер для Arduino, USB serial адаптер
конвертер USB TTL FT232RL, FTDI FT232 mini USB, USB to UART адаптер, програматор FT232RL, USB serial FTDI, конвертер для мікроконтролерів, USB TTL модуль, FT232RL плата, USB UART програматор, FTDI адаптер
| Антени ефірні | |
| Напруга живлення, В | 3.3 В/ 5.0В |
| Програматори | |
| Тип підключення | mini USB |
| Габаритні розміри, мм | 32.5 х 17 мм |
| Маса, г | 4.0 грам |
