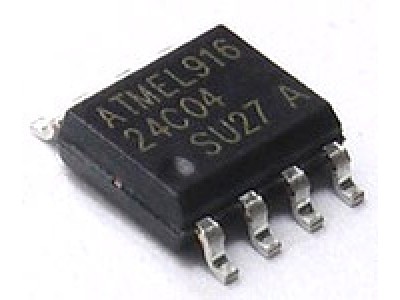

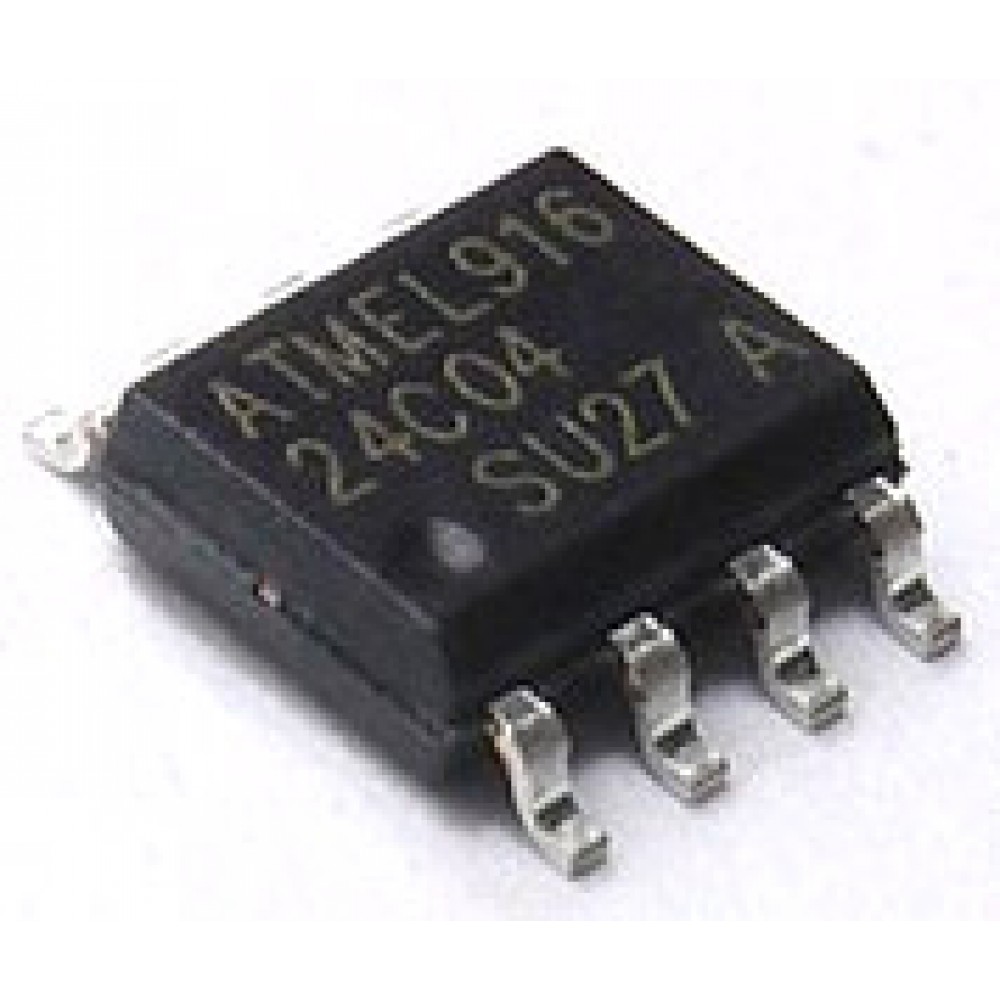

Мікросхема AT24C04 || SOP-8 — 4Kbit I²C EEPROM
AT24C04 — це енергонезалежна послідовна пам’ять типу EEPROM обсягом 4 Kбіт (512 байт), організована як 256 сторінок по 2 байти. Використовує інтерфейс I²C (2-Wire) для передачі даних, підтримує швидкість до 400 кГц. Призначена для використання у промислових і комерційних пристроях, де потрібне збереження даних після вимкнення живлення.
Основні характеристики
- Тип пам’яті: EEPROM, постійна з електричним стиранням
- Обсяг пам’яті: 4 Kбіт (512 × 8)
- Організація: 256 сторінок × 2 байти
- Інтерфейс: I²C (2-Wire)
- Напруга живлення: 1.8…5.5 В
- Швидкість роботи: до 100 кГц (1.8-2.7 В), до 400 кГц (5 В)
- Час запису: до 10 мс
- Режим захисту від запису: апаратний (Write Protect)
- Кількість циклів запису: до 1 000 000
- Збереження даних: до 100 років
- Корпус: SOP-8
Специфікація
| Характеристика | Значення |
|---|---|
| Тип пристрою | EEPROM (Serial, 2-Wire I²C) |
| Обсяг пам’яті | 4 Kбіт (512 × 8) |
| Організація | 256 сторінок × 2 байти |
| Інтерфейс | I²C (SDA, SCL) |
| Напруга живлення | 1.8…5.5 В |
| Робоча частота | 100 кГц (1.8–2.7 В), 400 кГц (5 В) |
| Час запису | 10 мс (макс.) |
| Захист від запису | Апаратний (WP) |
| Цикли запису | 1 000 000 |
| Збереження даних | 100 років |
| Корпус | SOP-8 |
| Температура роботи | -40°C…+85°C |
Інструкція
- Підключіть виводи SDA та SCL до мікроконтролера через підтягувальні резистори.
- Подайте живлення в діапазоні 1.8…5.5 В.
- Для захисту даних від запису підключіть вивід WP до VCC.
- Для стандартної роботи WP потрібно підключити до GND.
- Використовуйте протокол I²C для читання/запису даних із адресацією слів пам’яті.
