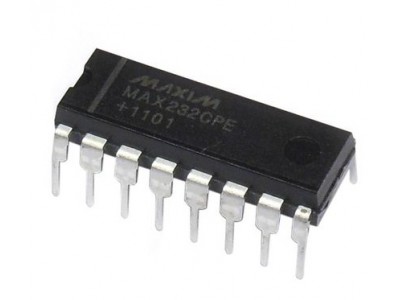

MAX232CPE || Драйвер RS-232 DIP-16

Опис

   MAX232 - двоканальний драйвер/приймач стандарту TIA/EIA-232, що дозволяє підключати TTL/CMOS логіку до інтерфейсу RS-232. Вбудований зарядний насос забезпечує необхідні рівні напруги для RS-232 від одного джерела живлення 5 В. Пристрій підтримує два драйвери та два приймачі, що дозволяє здійснювати двосторонню передачу даних між логічними рівнями та RS-232. Завдяки низькому енергоспоживанню та високому рівню захисту, MAX232 підходить для використання в комп'ютерах, модемах, терміналах та інших пристроях.

Основні характеристики

• Стандарт зв'язку: відповідає або перевищує TIA/EIA-232-F та ITU V.28.
• Живлення: один джерело 5 В із використанням 1-µF зарядних конденсаторів.
• Швидкість передачі: до 120 кбіт/с.
• Кількість драйверів/приймачів: 2/2.
• Діапазон вхідної напруги: ±30 В.
• Енергоспоживання: 8 мА (типово).
• Захист ESD: понад 2000 В за стандартом JESD 22 (модель людського тіла).
• Доступні версії: із поліпшеним захистом ESD (до 15 кВ) та 0.1-µF зарядними конденсаторами (модель MAX202).

Специфікації

Інструкція

1. Підключіть живлення (VCC) до джерела 5 В і GND до загального проводу.
2. Використовуйте зарядні конденсатори 1-µF (можливе використання 0.1-µF для MAX202).
3. З’єднайте пін RIN з RS-232-входами, а ROUT із логічними входами TTL/CMOS.
4. Підключіть TIN до логічних виходів, а TOUT до RS-232-ліній.
5. Перевірте стабільність роботи за допомогою тестування передачі даних.
