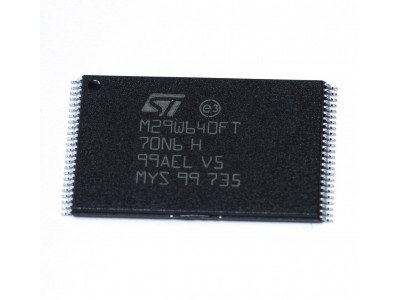

M29W640FT || 64Mb NOR TSSOP-48

Datasheet M29W640FT pdf

M29W640FT || TFBGA48

Опис

  M29W640FT - 64 Мбіт флеш-пам'ять, яка підтримує функції зчитування, стирання і перепрограмування через одне низьковольтне джерело живлення (2.7–3.6 В). Завдяки розділенню пам’яті на незалежні блоки, дані можна зберігати та оновлювати без втрати актуальної інформації. Висока продуктивність і низьке енергоспоживання роблять цю мікросхему ідеальною для застосувань у вбудованих системах, побутовій техніці та комунікаційних пристроях.

Основні характеристики

• Архітектура пам’яті: 8 МБ x8 або 4 МБ x16
• Напруга живлення: 2.7–3.6 В
• Швидкість доступу: 25 нс (Page Read), 60 нс (Random Read)
• Блокова структура:
  • 1 завантажувальний блок (8 КБ)
  • 7 параметричних блоків (8 КБ кожен)
  • 127 основних блоків (64 КБ кожен)
• Програмування: 10 мкс на байт/слово
• Захист: апаратне блокування блоків та функція тимчасового розблокування
• Функції:
  • Режим Auto Standby
  • Програмування/стираня з можливістю паузи та відновлення
  • Unlock Bypass для прискореного програмування
• Корпус: TFBGA48 (6x8 мм, крок 0.8 мм)

Специфікації

Інструкція

1. Вибір режиму роботи: Визначте, чи необхідний x8 або x16 режим організації пам’яті.
2. Підключення: Підключіть живлення (2.7–3.6 В) та сигнали управління (Chip Enable, Output Enable, Write Enable).
3. Програмування: Використовуйте команди для запису, стирання або захисту блоків пам’яті.
4. Перевірка: Перевірте результат виконання операцій через Status Register.
