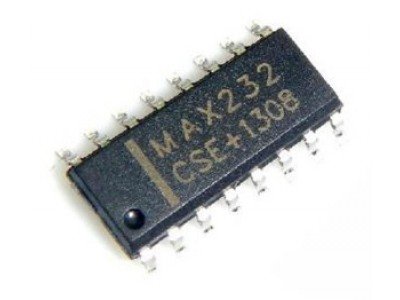

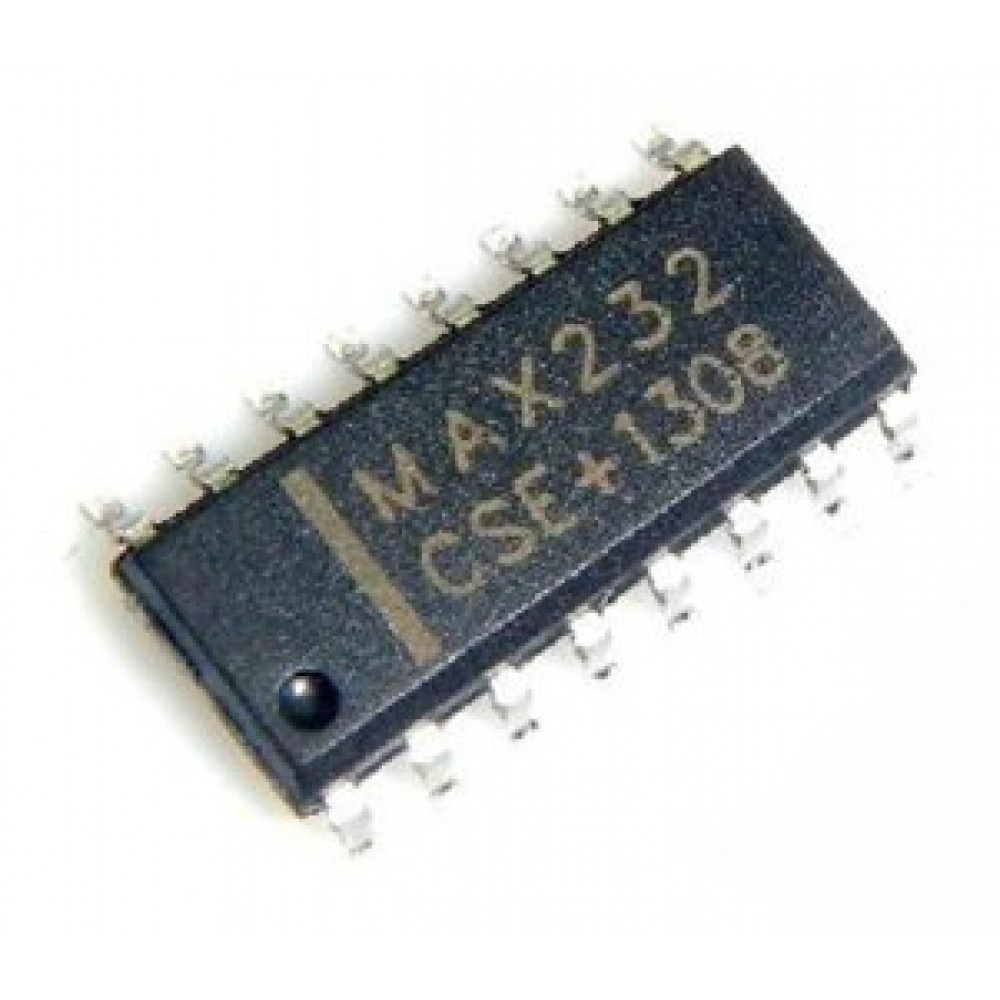

MAX232CSE || Драйвер RS-232 SOIC-16

Опис

   MAX232CSE - двоканальний драйвер/приймач стандарту TIA/EIA-232, розроблений для перетворення TTL/CMOS рівнів сигналу у відповідні рівні RS-232 та навпаки. Він має інтегрований зарядний насос, що забезпечує роботу від одного джерела живлення 5 В. Ця мікросхема ідеально підходить для використання в модемах, терміналах, комп’ютерах та інших пристроях з інтерфейсом RS-232. Корпус SOIC-16 забезпечує компактність та зручність інтеграції в друковані плати.

Основні характеристики

• Стандарт зв'язку: відповідає TIA/EIA-232-F та ITU V.28.
• Живлення: працює від одного джерела 5 В з використанням 1-µF зарядних конденсаторів.
• Швидкість передачі: до 120 кбіт/с.
• Кількість драйверів/приймачів: 2/2.
• Діапазон вхідної напруги приймачів: ±30 В.
• Вихідна напруга драйверів: ±5–±7 В.
• Захист ESD: до 2000 В за стандартом JESD 22.
• Тип корпусу: SOIC-16.

Специфікації

Інструкція

1. Підключіть джерело живлення 5 В до пінів VCC і GND.
2. З’єднайте пін RIN із вхідними RS-232 сигналами, а пін ROUT із логічними TTL/CMOS сигналами.
3. Підключіть TIN до логічного виходу, а TOUT до вихідного RS-232.
4. Використовуйте зарядні конденсатори 1 µF для забезпечення стабільності напруги.
5. Перевірте коректність роботи шляхом тестування передачі даних.

  MAX232CSE, драйвер RS-232, приймач RS-232, мікросхема SOIC-16, TTL до RS-232, MAX232CSE характеристики, зарядний насос MAX232, стандарт TIA/EIA-232, перетворювач сигналу RS-232, мікросхема для модемів.

MAX232CSE, SOIC-16 драйвер, приймач RS-232, TTL до RS-232, TIA/EIA-232 мікросхема.

Документація max232cse pdf
