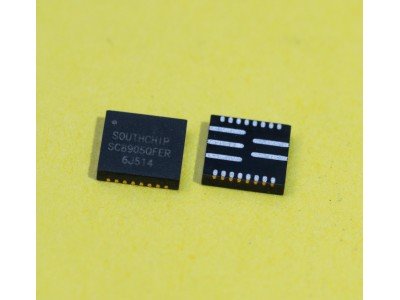

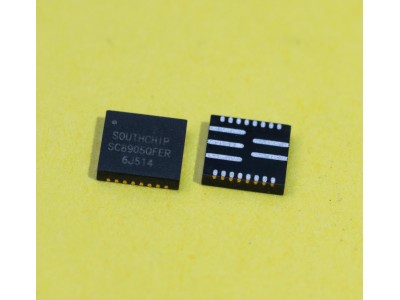

SC8905QFER || Boost Charger Converter QFN-21

SC8905 — це синхронний понижувальний перетворювач зарядного пристрою, який також підтримує операцію зворотного розряду.Високоефективний синхронний двонаправлений BuckBoost зарядний перетворювач із 4 інтегрованими MOSFET-транзисторами.


 Для спрощення схеми живлення мікросхема має чотири вбудованих ключа. SC8905QFER використовує керування за струмом і може працювати в широкому діапазоні вхідної та вихідної напруги. Він підтримує роботу від джерела живлення (VBUS) з напругою від 2,7 В до 22 В. Мікросхема ефективно керує заряджанням акумуляторів від 2 до 4 елементів незалежно від того, чи вхідна/вихідна напруга вища, нижча або дорівнює напрузі акумулятора. Коли системі потрібно розрядити акумулятор, мікросхема забезпечить необхідну вихідну напругу.
За допомогою інтерфейсу I2C користувач може легко налаштувати режим заряджання/розряду, а також гнучко програмувати струм заряджання, напругу VINREG, регулювання зворотної вихідної напруги, обмеження струму, комутаційну частоту та інші параметри. Напругу та струм заряджання можна регулювати за допомогою зовнішнього резистора.
SC8905 має внутрішнє обмеження струму, захист від пониженої напруги, захист від підвищеної напруги, захист від короткого замикання на виході та захист від перегріву для забезпечення безпеки при аномальних умовах.
Мікросхема виконана в корпусі QFN21 розміром 4x4 мм.

Основні характеристики:

• Підвищувально-понижувальний контролер акумуляторів від 2 до 4 елементів (4,2 В/4,35 В/4,4 В для 2s і 3s, 4,2 В/4,35 В для 4s)
• Керування заряджанням: підтримує початковий заряд малим струмом (розумне заряджання), заряд постійним струмом (CC), заряд постійною напругою (CV), завершення заряджання.
• Режим зворотного розряду
• Вбудовані ключі: 10 мОм для Q1/4, 20 мОм для Q2/3
• Широкий діапазон живлення батареї (VBAT): від 2,7 В до 22 В, стійка робота до 25 В
• Широкий діапазон живлення (VBUS): від 2,7 В до 22 В, стійка робота до 25 В
• Високоефективне підвищувально-знижувальне перетворення
• Інтерфейс I2C
• Динамічне керування вихідною напругою
• Компенсація падіння напруги на вихідному кабелі
• Регульована комутаційна частота
• Программоване обмеження струму
• Вимірювання струму
• Захист від перегріву батареї (NTC термодатчик)
• Захист від пониженої напруги, захист від підвищеної напруги, захист від перевантаження по струму
• Захист від короткого замикання та теплового вимкнення
• Корпус QFN-21 4 x 4 мм

Сфери застосування:

• Портативний зарядний пристрій (Power Bank)
• USB Power Delivery
• Зарядні пристрої для акумуляторів

Документація SC8905 pdf
