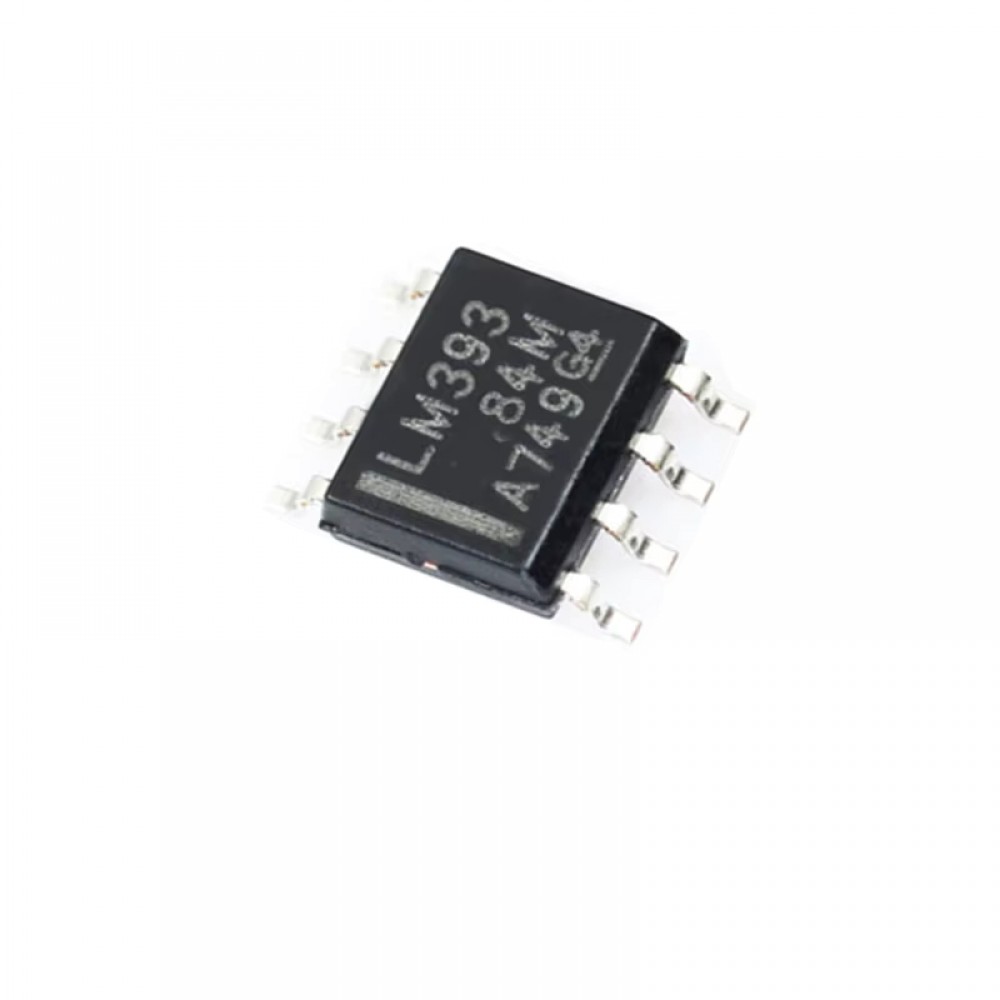

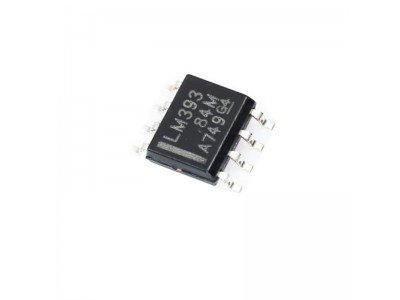

LM393 || Компаратор двоканальний SOP-8

Опис

  LM393 - подвійний незалежний прецизійний компаратор з низьким зміщенням напруги. Підходить для роботи з одно- або двополюсним джерелом живлення. Ця мікросхема дозволяє використовувати діапазон загального режиму до рівня землі при роботі від однополюсного живлення. Завдяки низькому споживанню струму та високій точності, LM393 ідеально підходить для застосувань в автомобільній, споживчій та промисловій електроніці.

Основні характеристики

• Діапазон живлення (Vcc): 2.0 В до 36 В (однополюсне), ±1.0 В до ±18 В (двополюсне).
• Низький струм споживання: 0.4 мА.
• Зсув напруги на вході: ≤5 мВ.
• Зміщення струму на вході: ≤5 нА.
• Діапазон загального режиму: від 0 до Vcc-1.5 В.
• Сумісність вихідної напруги: DTL, TTL, MOS та CMOS логіка.
• Захист від ESD: Вбудовані клеми ESD для підвищення надійності.
• Робоча температура: від -40°C до +125°C (для деяких моделей).

Специфікації

Інструкція

1. Підключення:
   • Підключіть живлення до контактів Vcc та GND.
   • Задайте напругу на вхідні контакти для порівняння (Input A і Input B).
2. Тестування:
   • Вихід (Output) переключиться відповідно до умов порівняння вхідних сигналів.
3. Застереження:
   • Не перевищуйте вхідну напругу Vcc або мінімальне значення -0.3 В.

   LM393, подвійний компаратор, компаратор низького зміщення, компаратор SOP-8, порівнювач сигналів, мікросхема порівняння, LM393 характеристики, LM393 інструкція, напруга зсуву LM393, низьке споживання струму, LM393 застосування.

LM393 компаратор, LM393 SOP-8, подвійний компаратор, LM393 низький зсув, компаратор для промислової електроніки, мікросхема порівняння напруги.

Документація lm393 pdf
Аналоги:
LM2903
