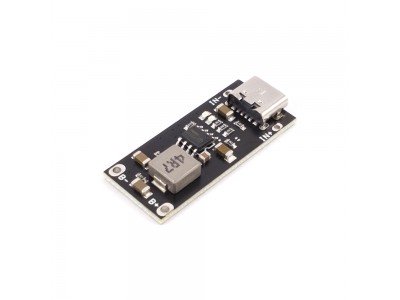

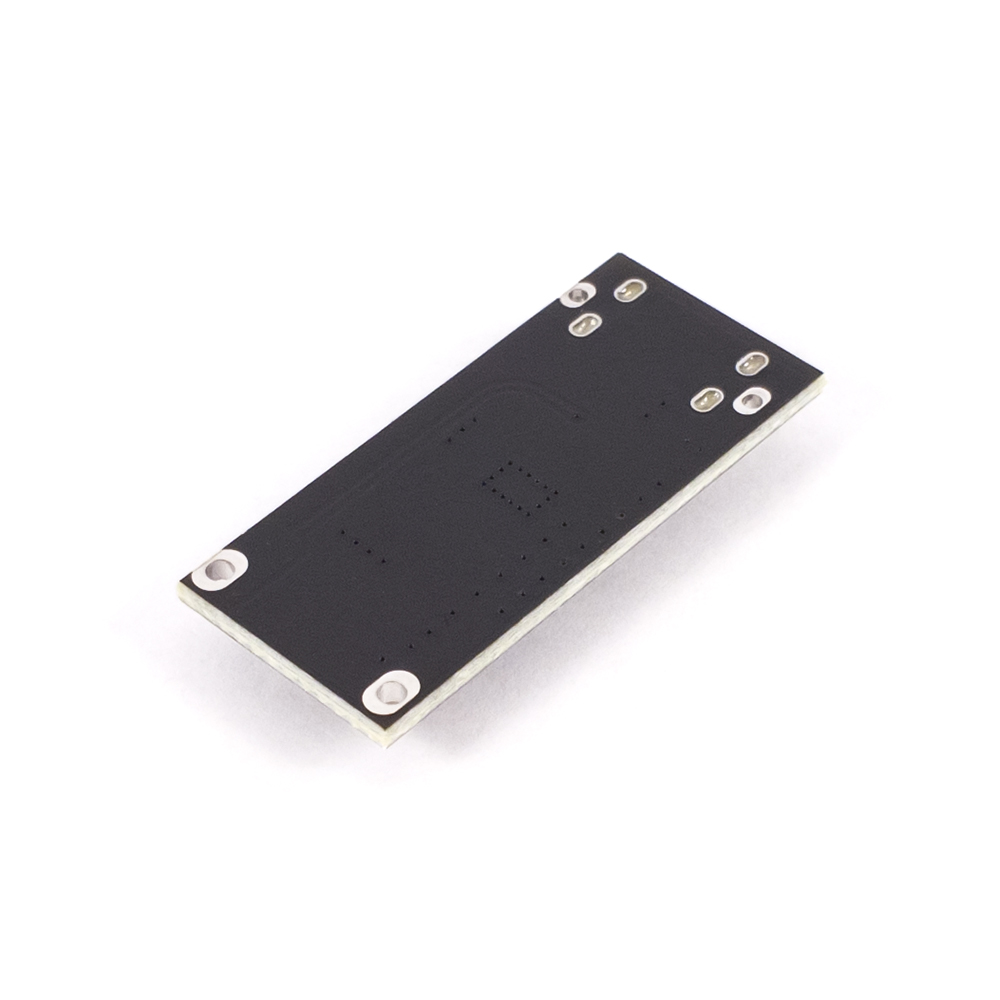

Зарядний пристрій IP2312 3A 1S || Type-C

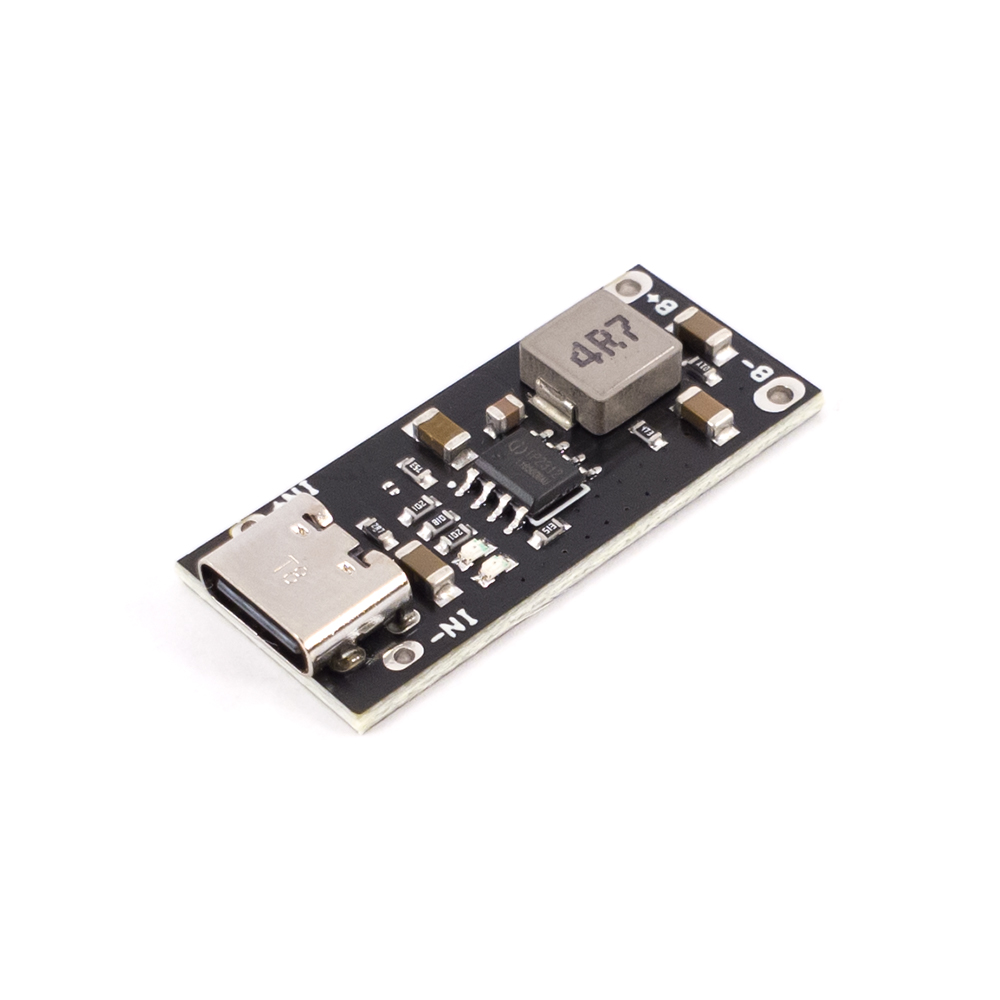

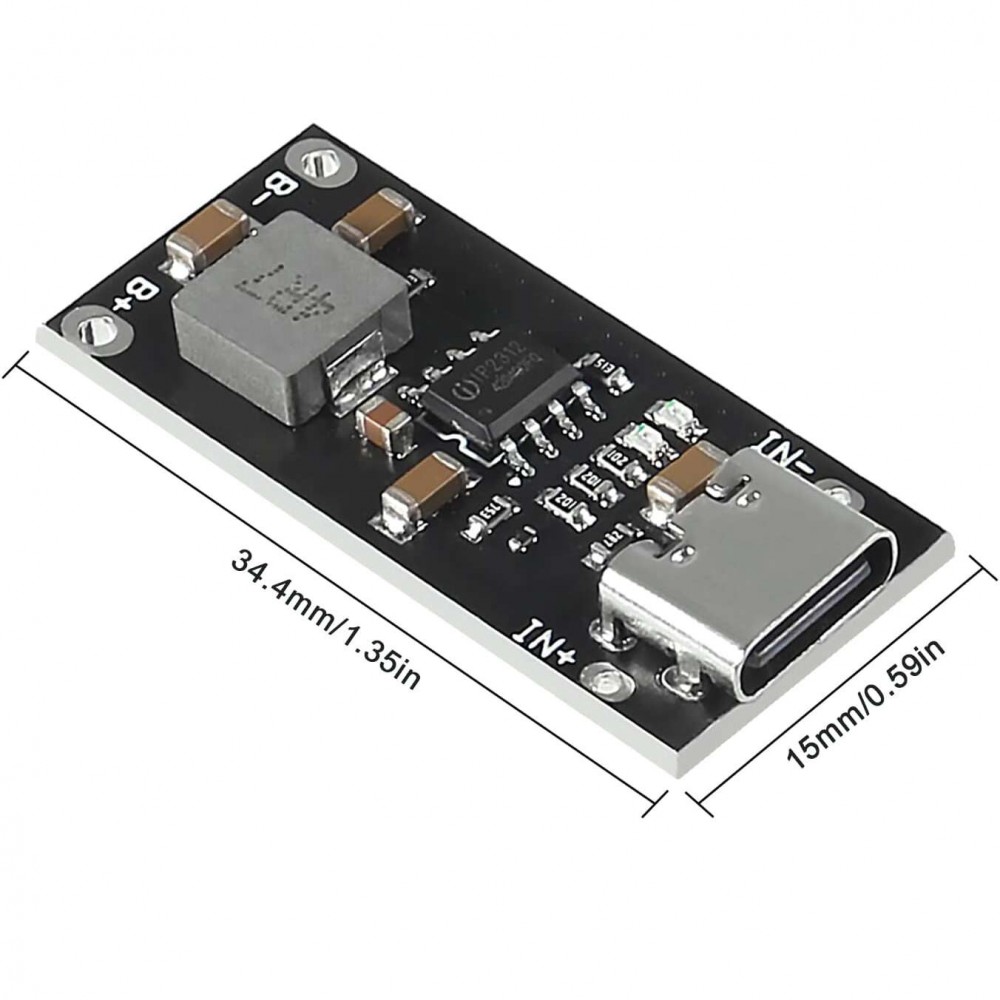

Зарядний модуль на базі IP2312 з USB Type-C

Опис
Зарядний модуль на основі мікросхеми IP2312 призначений для заряджання літій-іонних акумуляторів з використанням USB Type-C входу. Модуль забезпечує контроль за заряджанням, автоматичне відключення після завершення заряду, а також має налаштування для обмеження струму заряджання. Особливістю є можливість вибору напруги відсічення заряду та струму заряду за допомогою резисторів.

Технічна інформація

• Основна мікросхема: IP2312
• Вхідна напруга: 4.5 - 5.5 В (USB Type-C)
• Вихід: для зарядки акумуляторів Li-Ion
• Максимальний струм заряду: до 3 А (за замовчуванням)
• Напруга відсічення заряду: 4.2 В (за замовчуванням) або 4.35 В (після підключення додаткового елемента)
• Світлодіоди:
  • Червоний: живлення
  • Синій: заряд завершено
• Регулювання струму:
  • Резистор 47 кОм: струм заряду 3 А (за замовчуванням)
  • Відкрита ланка: струм заряду 2.1 А
  • Резистор 135 кОм: струм заряду 1 А
• Підключення батареї:
  • "+" - позитивний вивід акумулятора
  • "-" - негативний вивід акумулятора

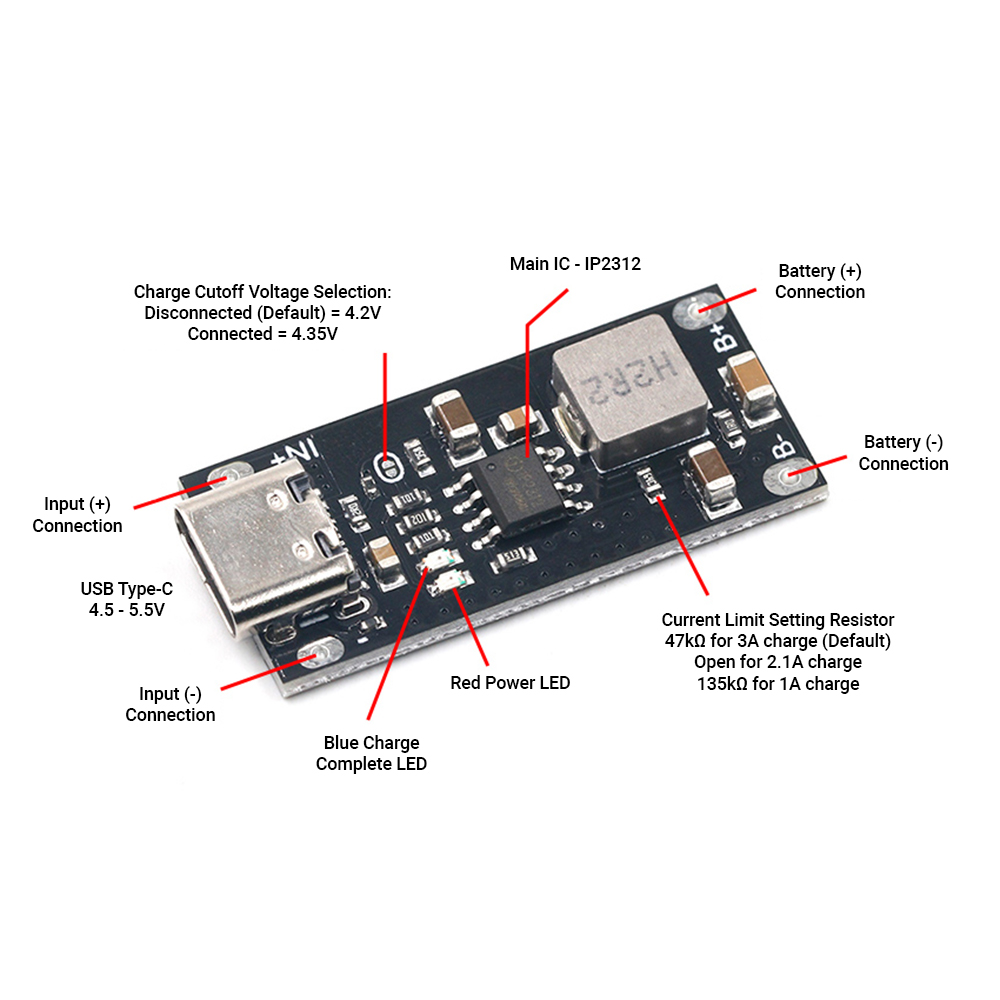

Інструкція з використання

1. Підключення входу:

   • Вхідний роз'єм: USB Type-C. Підключіть кабель живлення з джерелом напруги 4.5-5.5 В до USB Type-C порту модуля.
   • "+" і "-" входу: додатково можна використовувати ці виводи для підключення зовнішнього джерела живлення.

2. Підключення акумулятора:

   • Підключіть акумулятор до контактів "B+" та "B-". Позитивний вивід акумулятора підключається до "B+", негативний – до "B-".

3. Налаштування струму зарядки:

   • За замовчуванням, модуль заряджає акумулятор струмом 3 А (резистор на 47 кОм).
   • Для зменшення струму до 2.1 А, можна видалити цей резистор або замінити його на резистор 135 кОм для встановлення струму 1 А.

4. Напруга відсічення:

   • Стандартне значення відсічення: 4.2 В (без додаткового підключення).
   • Для підвищення до 4.35 В, підключіть додатковий елемент (перемичку).

5. Стан зарядки:

   • Світлодіод червоного кольору сигналізує про наявність живлення.
   • Синій світлодіод сигналізує про завершення зарядки акумулятора.

Призначення
Цей модуль ідеально підходить для заряджання літій-іонних акумуляторів через USB Type-C, з можливістю регулювання струму заряду та налаштування напруги відсічення.
