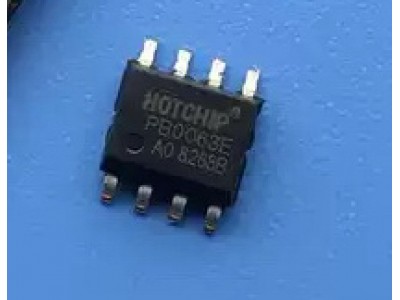

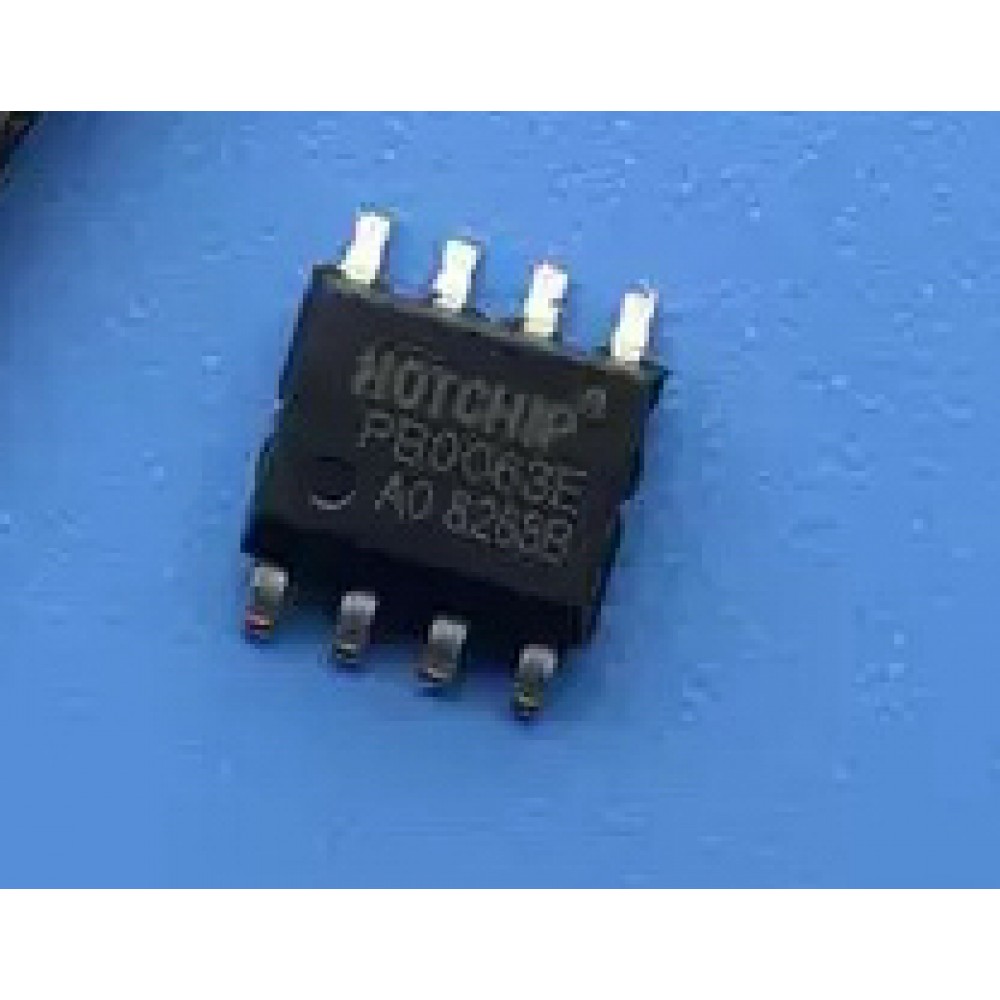

PB0063E || li-ion change SOP-8

Повний опис

  PB0063E - багатофункціональна мікросхема управління живленням (SoC), яка поєднує функції підвищуючого DC-DC перетворювача, зарядного контролера для літієвих батарей і індикації рівня заряду. Завдяки високій інтеграції PB0063E дозволяє значно скоротити кількість зовнішніх компонентів і знизити вартість системи, забезпечуючи високу ефективність (до 93% для зарядки) та широкий набір функцій захисту.

Основні характеристики

• Підвищуючий DC-DC перетворювач:
  • Вихідний струм до 2.1 А.
  • Ефективність до 92.5%.
  • Частота перемикання: 500 кГц.
• Зарядка акумулятора:
  • Максимальний струм зарядки: 2.1 А.
  • Ефективність зарядки: до 93%.
  • Підтримка акумуляторів 4.20 В та 4.35 В (через зовнішній резистор).
• Індикація рівня заряду:
  • Підтримка 1, 2, 3 або 4 LED індикаторів.
  • Рівні заряду: від 0% до 100%.
• Енергозбереження:
  • Режим очікування: споживання струму менше 30 µA.
• Захисти:
  • Захист від короткого замикання, перевантаження, перегріву, перенапруги та надмірного розряду акумулятора.

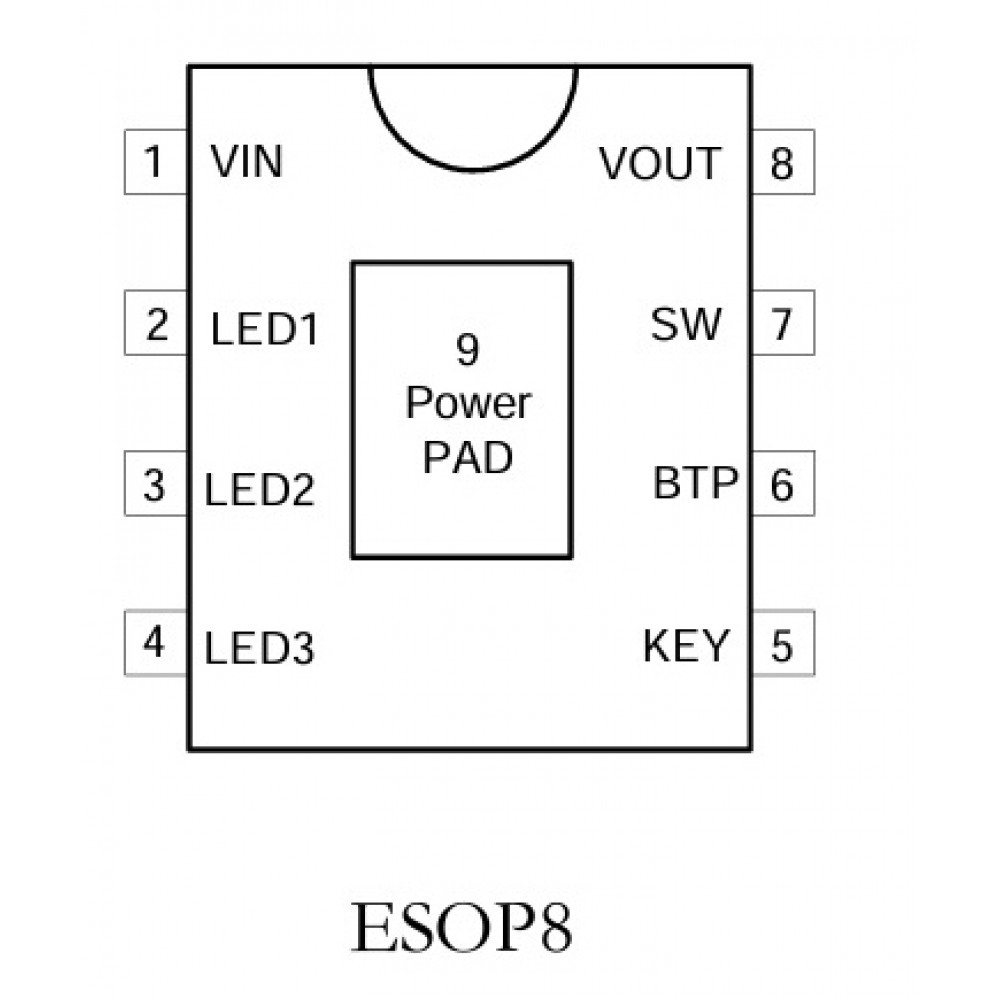

• Корпус: ESOP-8.

Специфікації

Інструкція

1. Підключіть джерело вхідної напруги (5 В) до контакту VIN.
2. Підключіть літієвий акумулятор до контакту BAT.
3. Налаштуйте рівень зарядки акумулятора за допомогою зовнішнього резистора (47 kΩ для 4.35 В).
4. Додайте LED-індикатори (до 4) для відображення рівня заряду.
5. Для стабільної роботи використовуйте рекомендовані компоненти:
   • Конденсатори: 10 µF, 22 µF.
   • Індуктор: 1 µH.
6. Забезпечте правильне охолодження чіпа.
