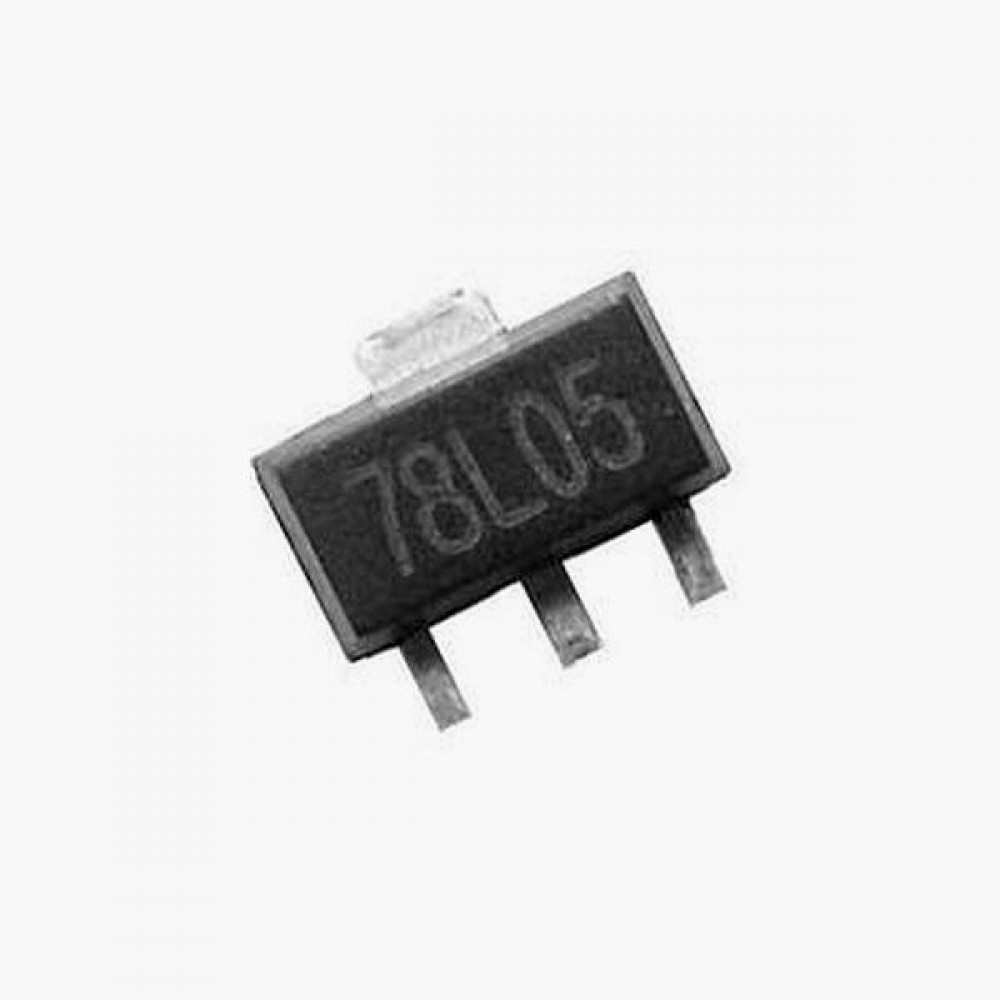

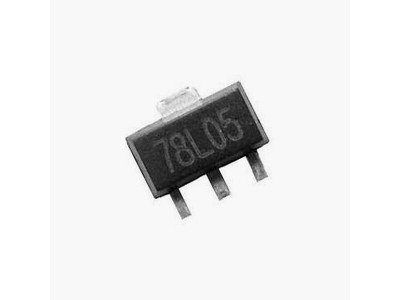

78L05 || лінійний стабілізатор SOT-89

Опис

   78L05 - трьохвивідний стабілізатор позитивної напруги з фіксованим вихідним значенням 5 В. Він забезпечує струм до 100 мА і має вбудовані механізми захисту, включаючи захист від перевантаження за температурою і короткого замикання. Призначений для застосувань локального регулювання напруги на платах, заміни стабілітронів і резисторів, а також для зниження рівня шуму та покращення стабільності в електронних системах.

Основні характеристики

• Вихідна напруга: 5 В.
• Максимальний вихідний струм: 100 мА.
• Корпус: SOT-89.
• Точність вихідної напруги: ±4% (версія A), ±8% (версія C).
• Захист від перевантаження та короткого замикання.
• Температурний діапазон роботи: 0°C до +125°C.
• Захист від перегріву.

Специфікації

Інструкція

1. Підключення:
   • Пін 1 (Вхід): Подайте вхідну напругу (7-30 В).
   • Пін 2 (Заземлення): Підключіть до загальної землі схеми.
   • Пін 3 (Вихід): Отримайте стабільну вихідну напругу 5 В.
2. Рекомендації з використання:
   • Використовуйте конденсатори 0,33 мкФ на вході та 0,1 мкФ на виході для зниження шумів.
   • Забезпечте адекватний теплообмін для стабільної роботи.

Стабілізатор напруги, 78L05 SOT-89, позитивний регулятор, 5 В стабілізація, захист від перегріву, коротке замикання, локальне регулювання.

78L05 SOT-89, стабілізатор напруги 5 В, малошумний регулятор, компактний стабілізатор, трьохвивідний стабілізатор.
