Скорочений опис
Опис 2SC3356 - NPN-кремнієвий епітаксіальний транзистор, розроблений для використання в малошумових підсилювачах у діапазонах VHF, UHF та CATV. Пристрій має великий динамічний діапазон, низький рівень шумів і висок... Читати далі...
Характеристики
- Код товару: 4800123
- Наявність: Очікується 2-3 дня 0
Опис
2SC3356 - NPN-кремнієвий епітаксіальний транзистор, розроблений для використання в малошумових підсилювачах у діапазонах VHF, UHF та CATV. Пристрій має великий динамічний діапазон, низький рівень шумів і високий коефіцієнт підсилення.
Основні характеристики
- Малий рівень шуму: 2.0 дБ при VCE=10 В, IC=7 мА, f=1.0 ГГц.
- Високий коефіцієнт підсилення: до 300.
- Частотний діапазон: 7 ГГц.
- Максимальна потужність розсіювання: 200 мВт (SOT-23-3), 500 мВт (SOT-89).
- Максимальна напруга між колектором та базою: 20 В.
- Робоча температура: від -65°C до +150°C.
Специфікації
| Параметр | Умови | Мінімум | Типове | Максимум | Одиниці |
|---|---|---|---|---|---|
| Напруга пробою C-B (BVCBO) | IC=10μA, IE=0 | 20 | В | ||
| Напруга пробою C-E (BVCEO) | IC=1мА, RBE=∞ | 12 | В | ||
| Напруга пробою E-B (BVEBO) | IE=10μA, IC=0 | 3 | В | ||
| Струм витоку C-B (ICBO) | VCB=10В, IE=0 | 1.0 | μА | ||
| Гранична частота (fT) | VCE=10В, IC=20мА | 7 | ГГц |
Інструкція
- Визначте відповідний корпус: SOT-23-3 або SOT-89.
- Підключіть виводи транзистора:
- 1 (B): База.
- 2 (E): Емітер.
- 3 (C): Колектор.
- Переконайтеся, що робочі параметри (напруга, струм) відповідають специфікаціям.
- Використовуйте транзистор в схемах малошумових підсилювачів для телекомунікаційного або CATV обладнання.
2SC3356, SOT-23-3 транзистор, малошумовий підсилювач, VHF транзистор, UHF підсилювач, CATV транзистор, низький рівень шуму, високий коефіцієнт підсилення, кремнієвий транзистор, епітаксіальний транзистор, малопотужний транзистор, високочастотний підсилювач, низький рівень шумів, високий динамічний діапазон, транзистор з SOT-89, напруга пробою, IC до 100 мА.
2SC3356 транзистор, SOT-23 транзистор, низький шум підсилювач, кремнієвий транзистор для CATV, транзистор високочастотного підсилення, епітаксіальний NPN транзистор.
Використовується в підсилювачах антен LOGO28-1, LOGO20-1

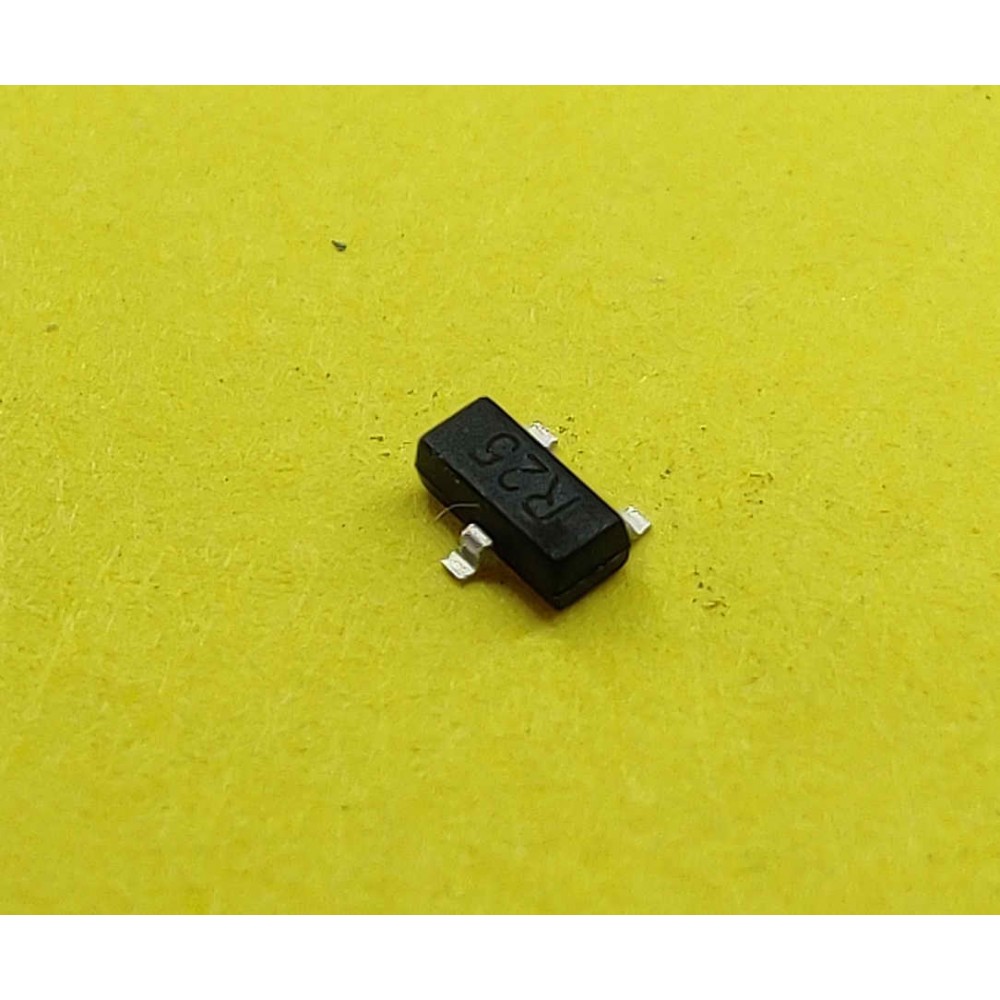

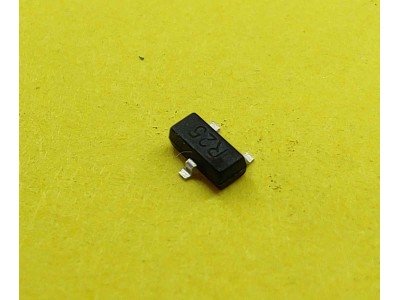

Кодування: R25
Datasheet 2SC3356 pdf
| Транзистори | |
| Корпус | SOT23-3 |
| Тип транзистора | Біполяний високочастотний транзистор |
| Канал | NPN |
| Максимальна напруга, В | до 20 вольт |
| Максимальний струм, А | |
| Максимальна потужність розсіювання, Вт | 200 мВт (SOT-23-3), 500 мВт (SOT-89) |
