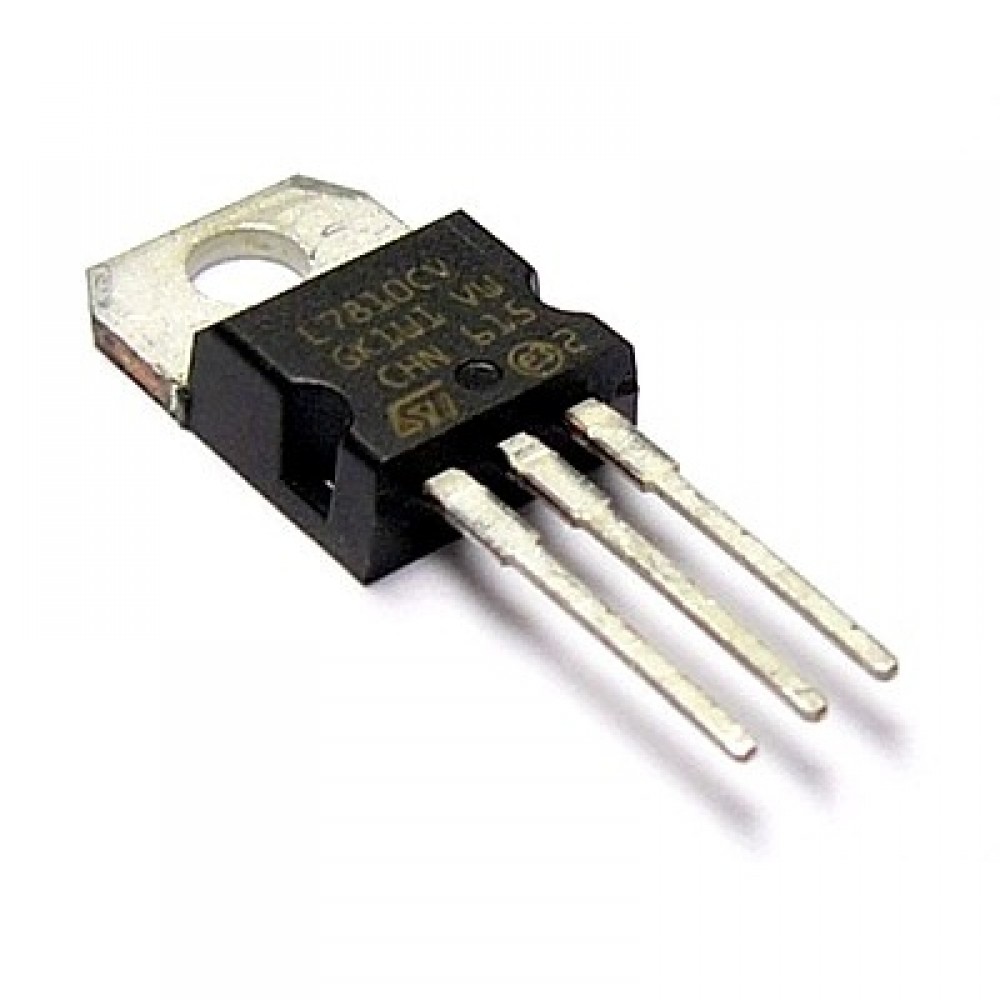

L7810CV || лінійний стабілізатор TO220

Опис

  L7810CV — це триконтактний позитивний стабілізатор напруги з фіксованим виходом 10 В. Він забезпечує локальну стабілізацію напруги в електронних схемах і підтримує струм до 1,5 А. Пристрій оснащений вбудованими функціями захисту від перевантаження, короткого замикання і перегріву, що забезпечує високу надійність роботи.
datasheet l7810cv pdf

Основні характеристики

• Вихідна напруга: 10 В
• Максимальний вихідний струм: 1,5 А
• Точність вихідної напруги: ±2% (залежно від модифікації)
• Захист від короткого замикання
• Тепловий захист
• Вбудована стабілізація робочої області транзистора (SOA)
• Корпуси: TO-220, TO-220FP, D²PAK, TO-3

Специфікації

Інструкція

1. Підключення: Для стабільної роботи рекомендується підключити вхідний конденсатор 0,33 мкФ і вихідний 0,1 мкФ.
2. Монтаж: Підключіть контакти IN, GND і OUT до відповідних джерел і навантаження.
3. Тепловідведення: Забезпечте радіатор або інші засоби охолодження для уникнення перегріву.
4. Перевірка: Переконайтеся, що вхідна напруга знаходиться в межах 12–30 В.
