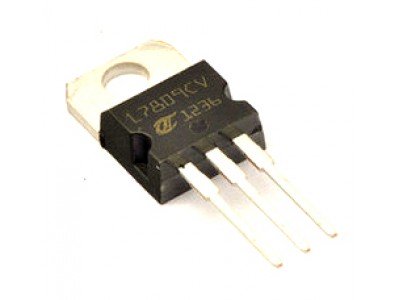

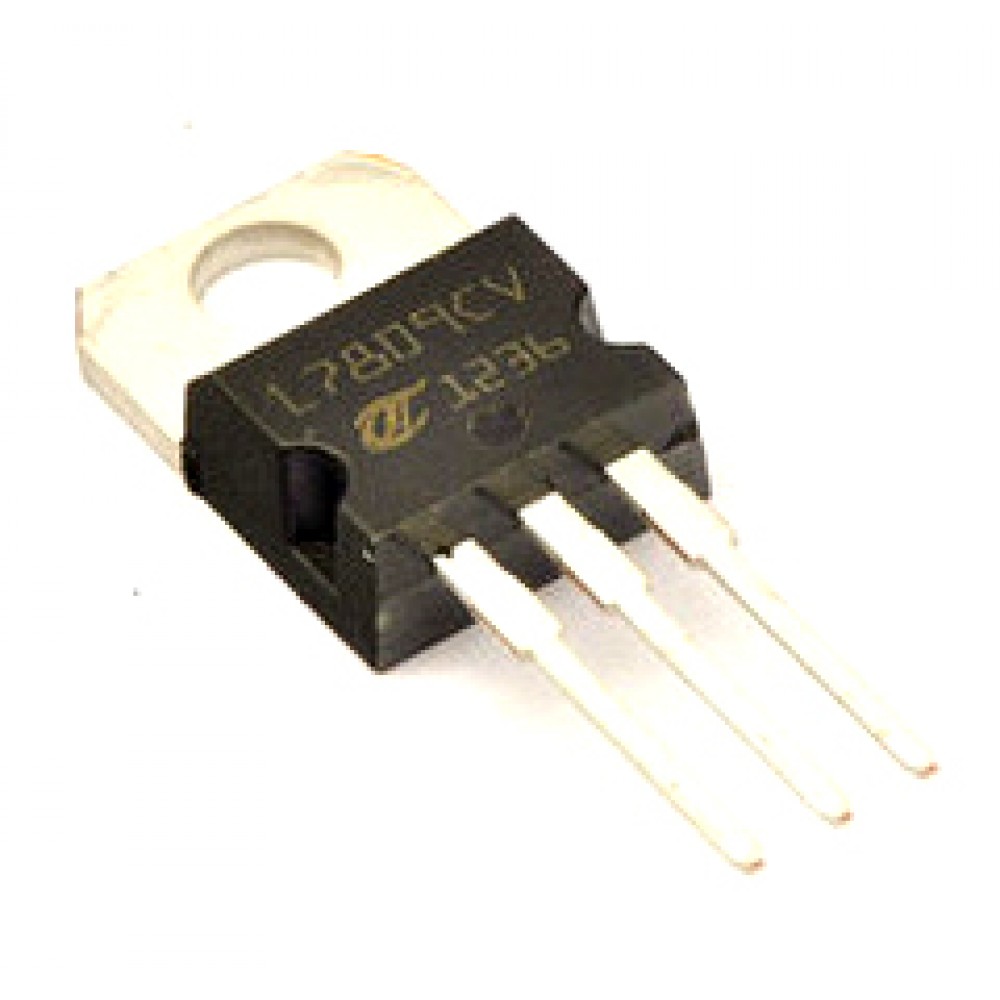

L7809CV TO220 || лінійний стабілізатор

L7809CV TO220 || лінійний стабілізатор
Datasheet l7809cv pdf

Опис

  L7809CV — це триконтактний позитивний стабілізатор напруги з фіксованим виходом 9 В. Він забезпечує локальну стабілізацію напруги для електронних схем і підтримує струм до 1.5 А. Пристрій має вбудовані захисні механізми, включаючи захист від короткого замикання, перевантаження та перегріву. Ідеально підходить для додатків, які потребують стабільного джерела живлення.

Основні характеристики

• Вихідна напруга: 9 В
• Максимальний вихідний струм: 1.5 А
• Захист від короткого замикання
• Тепловий захист
• Захист робочої області транзистора (SOA)
• Корпуси: TO-220, TO-220FP, D²PAK, TO-3
• Робоча температура: від -55 °C до +150 °C

Специфікації

 Інструкція

1. Підключення: Використовуйте вхідний конденсатор 0.33 мкФ та вихідний 0.1 мкФ для покращення стабільності.
2. Тепловідведення: Забезпечте радіатор для охолодження при високих навантаженнях.
3. Монтаж: Підключіть контакти IN, GND, OUT відповідно до схеми.
4. Тестування: Перевірте роботу стабілізатора при вхідній напрузі в межах 11.5–26 В.
