Скорочений опис
Опис L7805CV — це триконтактний позитивний стабілізатор напруги з фіксованим виходом 5 В. Він забезпечує стабільну вихідну напругу для електронних схем при струмі до 1.5 А. Пристрій має вбудовані функції захисту від... Читати далі...
Характеристики
- Код товару: 2300018
- Наявність: На складі 2
Опис

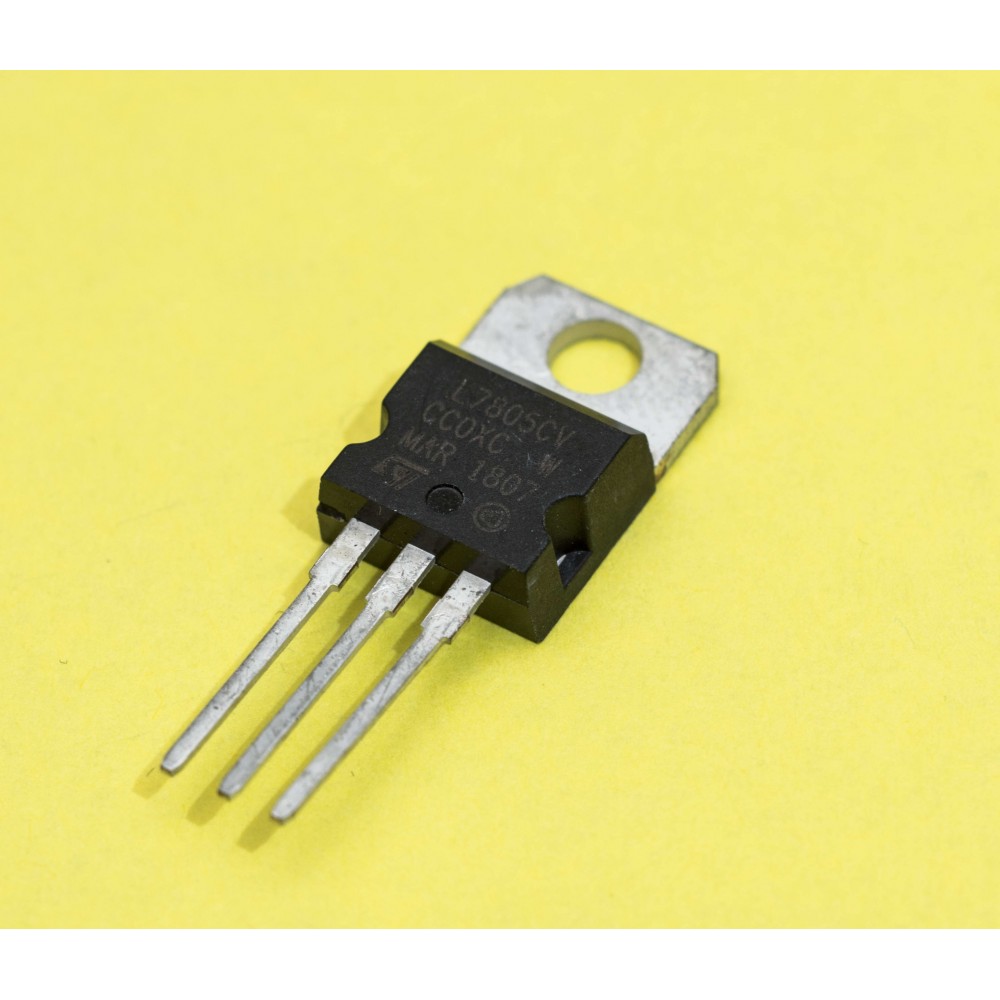

L7805CV — це триконтактний позитивний стабілізатор напруги з фіксованим виходом 5 В. Він забезпечує стабільну вихідну напругу для електронних схем при струмі до 1.5 А. Пристрій має вбудовані функції захисту від перевантаження, короткого замикання та перегріву, що забезпечує його надійну роботу навіть у важких умовах.
Datasheet l7805cv pdf
Основні характеристики
- Вихідна напруга: 5 В
- Максимальний вихідний струм: 1.5 А
- Захист від короткого замикання
- Тепловий захист
- Перехідна стабільність
- Вбудований захист робочої області транзистора (SOA)
- Корпуси: TO-220, TO-220FP, D²PAK, TO-3
Специфікації
| Параметр | Значення |
|---|---|
| Вхідна напруга | 7–20 В |
| Вихідна напруга | 5 В ±2% |
| Максимальний вихідний струм | 1.5 А |
| Споживання у спокої | 8 мА |
| Робоча температура | -55 °C до +150 °C |
| Тепловий опір корпусу | 5 °C/Вт (TO-220) |
Інструкція
- Підключення: Для стабільної роботи використовуйте вхідний конденсатор 0.33 мкФ і вихідний 0.1 мкФ.
- Монтаж: Підключіть контакти IN, GND, OUT до відповідних джерел і навантажень.
- Охолодження: Забезпечте тепловідведення через радіатор для стабільної роботи при високих струмах.
- Перевірка: Перевірте роботу при напрузі живлення в межах 7–20 В.
стабілізатор напруги 5 В, L7805CV, регулятор напруги, триконтактний стабілізатор, STMicroelectronics, стабілізація напруги, захист від перевантаження, тепловий захист.
стабілізатор L7805CV, регулятор 5 В, STMicroelectronics стабілізатор, триконтактний регулятор напруги.
| Перетворювачі DC-DC | |
| Вхідна напруга, В | до 20V |
| Вихідна напруга, В | 5.0 Вольт |
| Максимальний струм навантаження, А | 1.5 А |
| Тип | Лінійний стабілізатор |
| Частота, Мгц | |
| Корпус | TO-220 |
| Аналоги | |
