Скорочений опис

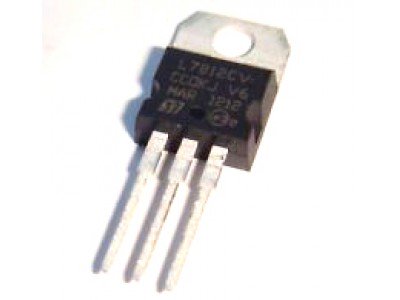

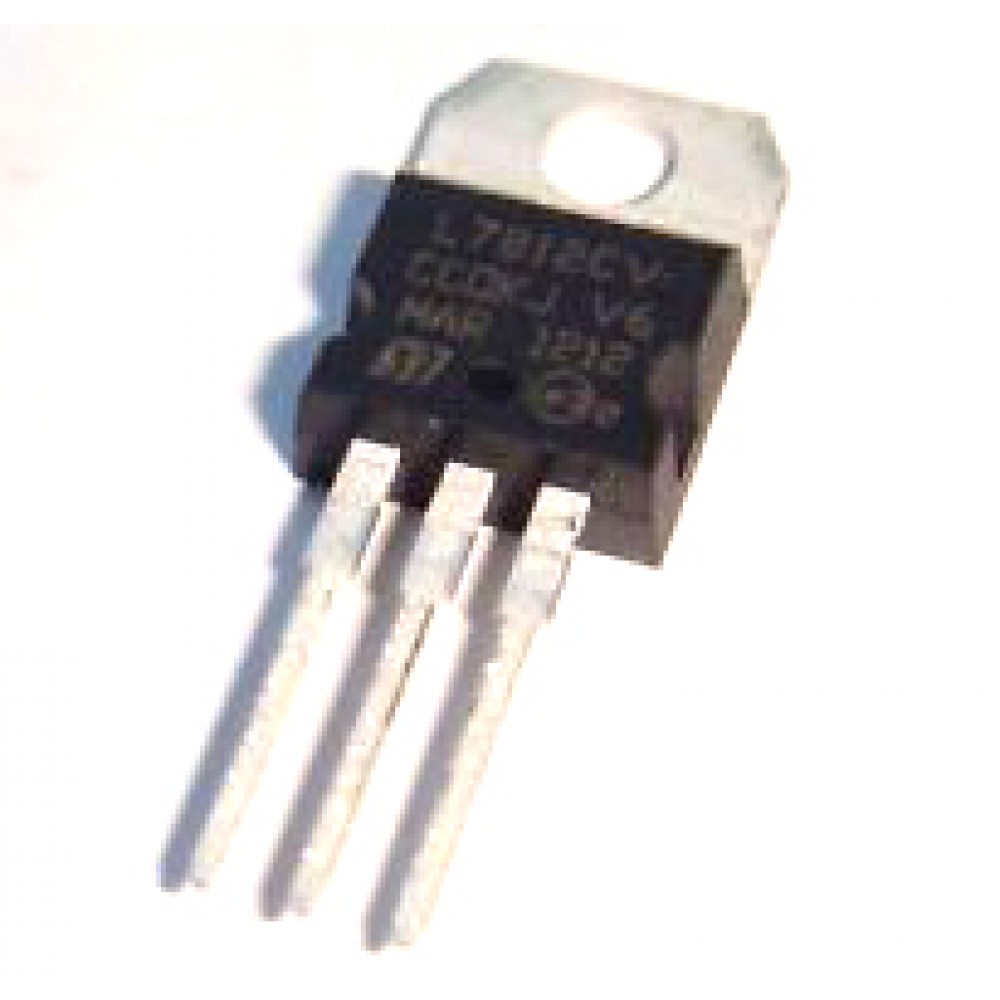

Опис L7812CV — це триконтактний стабілізатор напруги з фіксованим позитивним виходом 12 В. Він забезпечує локальну стабілізацію напруги для електронних схем та може працювати з навантаженнями до 1.5 А. Пристрій має ... Читати далі...
Характеристики
- Код товару: 2300019
- Наявність: На складі 39
Опис
L7812CV — це триконтактний стабілізатор напруги з фіксованим позитивним виходом 12 В. Він забезпечує локальну стабілізацію напруги для електронних схем та може працювати з навантаженнями до 1.5 А. Пристрій має вбудовані функції захисту, зокрема від перевантаження, короткого замикання та перегріву, що робить його надійним для широкого спектра застосувань.
Основні характеристики
- Вихідна напруга: 12 В
- Максимальний вихідний струм: 1.5 А
- Точність вихідної напруги: ±2% (версія A)
- Захист від короткого замикання
- Тепловий захист
- Вбудована стабілізація робочої області транзистора
- Корпуси: TO-220, TO-220FP, D²PAK, DPAK
Специфікації
| Параметр | Значення |
|---|---|
| Вхідна напруга | 14.5 - 30 В |
| Вихідна напруга | 12 В ±2% |
| Максимальний струм навантаження | 1.5 А |
| Споживаний струм (в режимі очікування) | 8 мА |
| Робоча температура | 0 °C до +125 °C |
Інструкція
- Підключення: Використовуйте конденсатор 0,33 мкФ на вході (CI) та 0,1 мкФ на виході (CO) для стабільної роботи.
- Тепловідведення: Забезпечте належне охолодження для уникнення перегріву при високих навантаженнях.
- Захист: Враховуйте вбудовані функції захисту для безпечної роботи пристрою.
стабілізатор напруги, L7812CV, 12 В регулятор, триконтактний стабілізатор, захист від короткого замикання, STMicroelectronics, регулятор напруги 1.5 А.
регулятор напруги L7812CV, стабілізатор 12 В, триконтактний регулятор STMicroelectronics, стабілізатор 1.5 А, тепловий захист.
Datasheet L7812cv pdf
| Перетворювачі DC-DC | |
| Вхідна напруга, В | до 30.0 Вольт |
| Вихідна напруга, В | 12.0 Вольт |
| Максимальний струм навантаження, А | 1.5 А |
| Тип | Лінійний стабілізатор |
| Частота, Мгц | |
| Корпус | TO-220 |
| Аналоги | |
